Installation

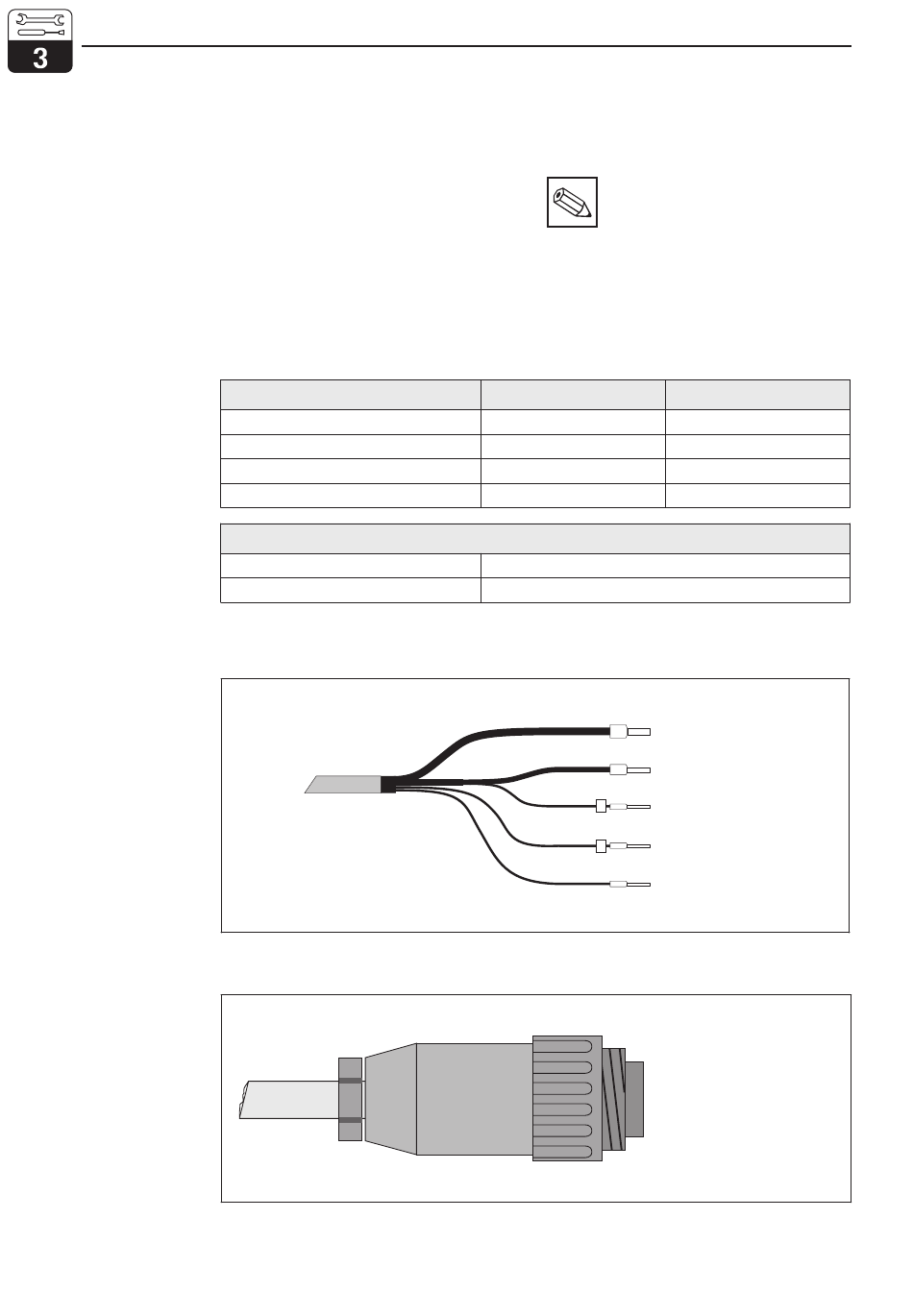

Aufbau des
Spezialmesskabels CMK
Bild 3.16 bzw. CYK 71
Konfektionierung des
Sensorsteckers mit
Spezialmesskabel
Bild 3.17 OMK
16
3.5

Sensoreinbau und Messkabelanschluss

Messkabelanschuss
Öffnen Sie den Gehäusedeckel, um an den
Anschlussklemmenblock im Anschlussraum,
zu gelangen. Zur Kabeldurchführung brechen
Sie die Stanzung aus dem Gehäuse heraus.
Der Anschluss des Sauerstoffsensors erfolgt
über ein mehradriges geschirmtes Spezial-
kabel. Für eine Verlängerung des Messkabels
verwenden Sie eine Verbindungsdose und ein
Verlängerungskabel.
Sensortyp
COS 4 / 4HD / 41
COS 3 / 3S / 3HD
COS 31 / 71mit Festkabelanschluss
COS 31 / 71 mit TOP 68-Anschluss
COS 4 / 4HD / 41
COS 3 / 3S / 3HD / 31 / 41
Aufbau und Konfektionierung des Sensorkabels (COS 4 / 4HD / 41)
Konfektionierung des Sensorsteckers (COS 3 / 3S / 3HD / 31 / 71) mit OMK-Kabel
Liquisys M COM 223 / 253
Hinweis:
•
Schützen Sie Stecker, Kabelenden
und Klemmen unbedingt vor
Feuchtigkeit, da sonst Fehlmessun-
gen auftreten!
•
Weitere Informationen über
Kabel und Verbindungsdosen
finden Sie in Kap. 9 Zubehör.
Sensorkabel
CMK/CYK 71 konfektioniert
OMK mit SXP-Stecker
OMK mit SXP-Stecker
CYK 71 mit SXP-Stecker
Maximale Kabellänge
max. 50 m mit CMK/CYK 71-Kabel
100 m mit OMK/CYK 71-Kabel
rot
K
grün
A
braun
Verlängerung
VBM-Dose + CMK-Kabel
VS-Dose + OMK-Kabel
VS-Dose + OMK-Kabel
VS-Dose + OMK-Kabel
Belegung
Außenschirm
Aktiver Innenschirm
NTC-Temperaturfühler
Kathode
Anode
NTC-Temperaturfühler
COS4KABL.CDR
PIN-Belegung
1 gelb +U
B
2 grau OV
3 rosa NTC-Temperaturfühler
4 blau NTC-Temperaturfühler
5 braun -U
B
6 grün Alarm
7 weiß Sensorsignal
OMK.CDR
