Gerätekonfiguration

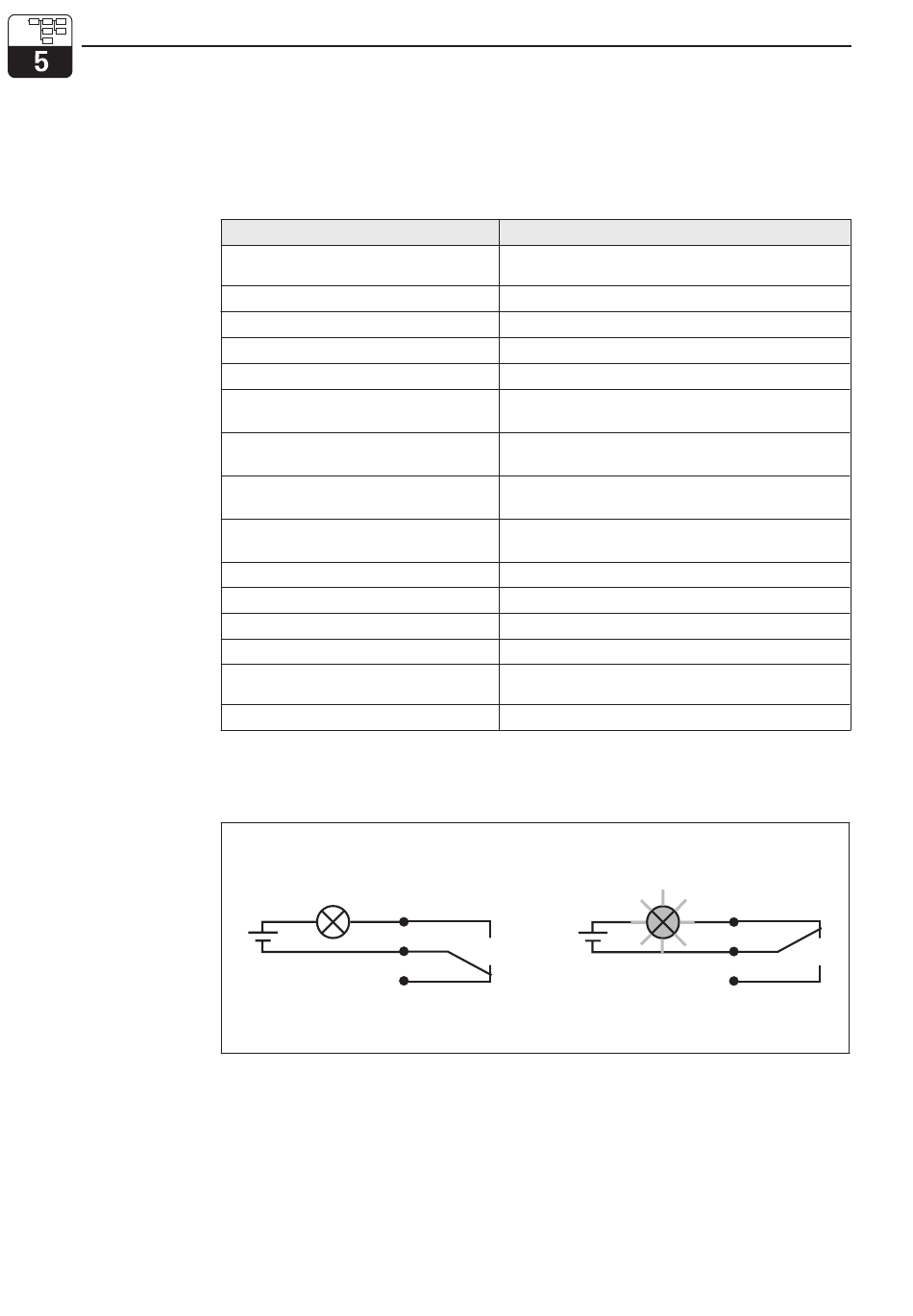

Empfohlene Fail-safe-
Schaltung für den
Bild 5.3 Alarmkontakt
24
Werkseinstellungen
Beim ersten Einschalten besitzt das Gerät bei allen Einstellungen die Werkseinstellung. Einen
Überblick über die wichtigsten Einstellungen gibt folgende Tabelle. Alle weiteren Werkseinstel-
lungen können Sie der Beschreibung der einzelnen Funktionsgruppen im Kapitel 5 entnehmen
(die Werkseinstellung ist dort fett gedruckt).
Funktion
Art der Messung
Automatische Druckkompensation *
Ortshöhe
Salinität
Stromausgang 1 und 2*
Stromausgang 1: Messwert bei
4 mA Signalstrom
Stromausgang 1: Messwert bei
20 mA Signalstrom
Stromausgang 2: Temperaturwert bei
4 mA Signalstrom*
Stromausgang 2: Temperaturwert bei
20 mA Signalstrom*
Alarmkontakt
Alarmverzögerung
Fehlerstrom für Alarm
Check-Funktionen *
Sollwert für Sauerstoff
Sprache
*bei entsprechender Ausführung
Alarmkontakt
Normaler Betriebszustand
Normaler Betriebszustand:
• Gerät in Betrieb
• Keine Fehlermeldung vorhanden
(Alarm-LED aus)
→ Relais angezogen
→ Kontakt 42/43 geschlossen
Werkseinstellung
Sauerstoffkonzentration in mg/l
Temperatur in °C
Aus (nur bei Ausführung WX oder WS)
0 m über Meereshöhe
0,0 % Salzgehalt
4 ... 20 mA
0,00 mg/l
0,000 mg/l (nur bei Sensor COS 71)
10,00 mg/l
10,000 mg/l (nur mit Sensor COS 71)
0,0 °C
40,0 °C
Dauerkontakt
Einstellung in Minuten
22 mA
Aus. Können nach Bedarf eingeschaltet werden.
5,00 mg/l
5,000 mg/l (nur mit Sensor COS 71)
Englisch
41
42
43
Alarmzustand:
• Fehlermeldung vorhanden (Alarm-LED rot)
oder
• Gerät defekt bzw. spannungslos
(Alarm-LED aus)
→ Relais abgefallen
→ Kontakt 41/42 geschlossen
Liquisys M COM 223 / 253
Alarmzustand
41
42
43
