Aufbau des
Spezialmesskabels CMK
Bild 3.16 bzw. CYK 71
Konfektionierung des
Sensorsteckers mit
Spezialmesskabel
Bild 3.17 OMK
16
3.5

Sensoreinbau und Messkabelanschluss

Messkabelanschuss
Der Anschluss des Sauerstoffsensors erfolgt
über ein mehradriges geschirmtes Spezial-
kabel, das fertig konfektioniert und fest mit
dem Sensor verbunden ist
Sensortyp
COS 4 / 4HD / 41
COS 3 / 3S / 3HD
COS 31 / 71mit Festkabelanschluss
COS 31 / 71 mit TOP 68-Anschluss
COS 4 / 4HD / 41
COS 3 / 3S / 3HD / 31 / 41

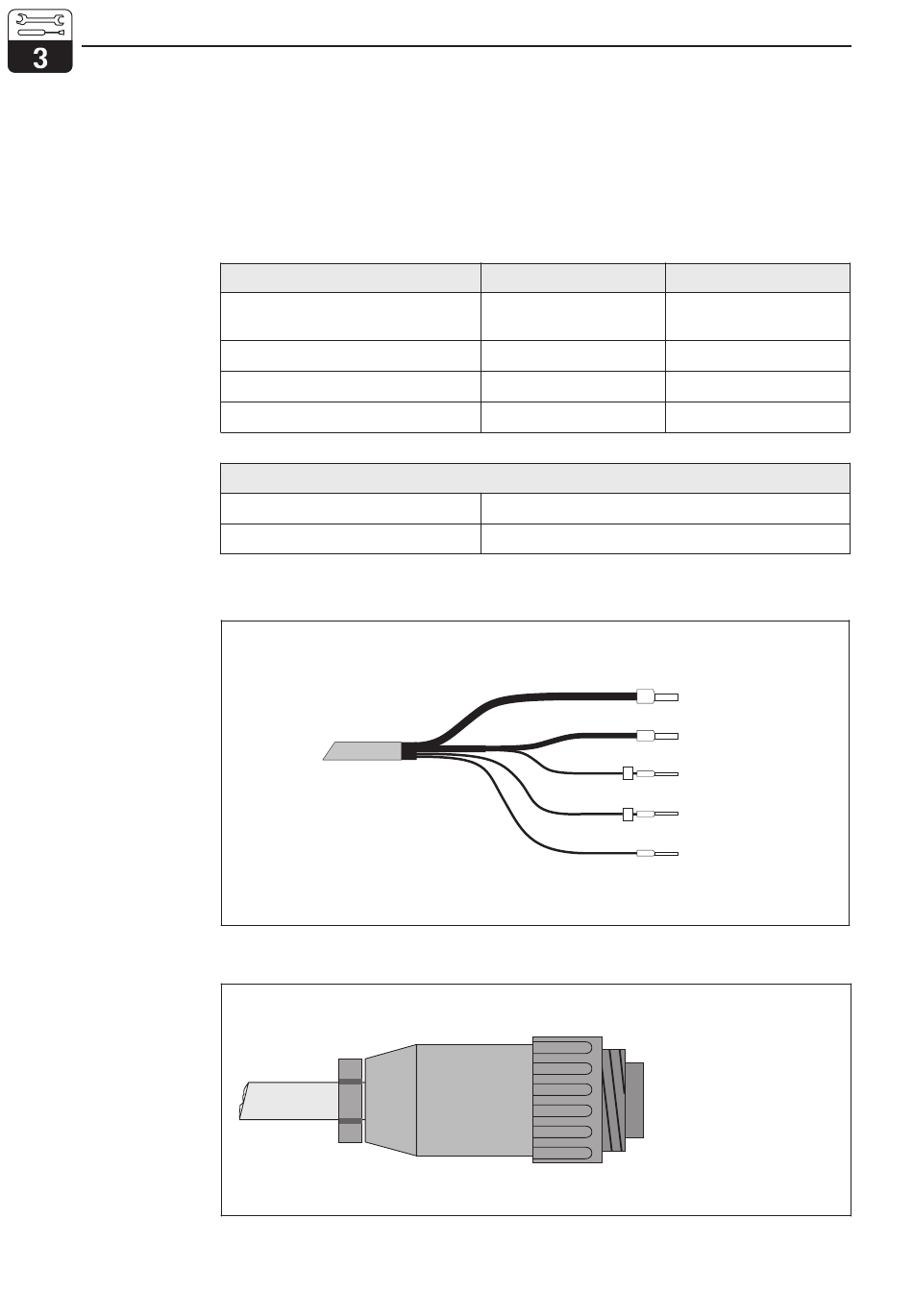

Aufbau und Konfektionierung des Sensorkabels (COS 4 / 4HD / 41)
Konfektionierung des Sensorsteckers (COS 3 / 3S / 3HD / 31 / 71) mit OMK-Kabel
Liquisys M COM 223 / 253
Für eine Verlängerung des Messkabels muss
eine Verbindungsdose und ein Verlängerungs-
kabel (siehe Kap. 9) verwendet werden.
Sensorkabel
CMK/CYK 71
konfektioniert
OMK mit SXP-Stecker
OMK mit SXP-Stecker
CYK 71 mit SXP-Stecker
Maximale Kabellänge
max. 50 m mit CMK/CYK 71-Kabel
100 m mit OMK/CYK 71-Kabel
rot
K
grün
A
braun
Verlängerung
VBM-Dose + CMK-Kabel
VS-Dose + OMK-Kabel
VS-Dose + OMK-Kabel
VS-Dose + OMK-Kabel
Belegung
Außenschirm
Aktiver Innenschirm
NTC-Temperaturfühler
Kathode
Anode
NTC-Temperaturfühler
COS4KABL.CDR
PIN-Belegung
1 gelb +U
B
2 grau OV
3 rosa NTC-Temperaturfühler
4 blau NTC-Temperaturfühler
5 braun -U
B
6 grün Alarm
7 weiß Sensorsignal
OMK.CDR
