Die vorhergehenden Ausführungen entsprechen weitestgehend den Empfehlungen des NA-
MUR-Arbeitskreises (NAMUR-Empfehlungen zur Ausführung von elektrischen Steckverbindun-
gen für die analoge und digitale Signalübertragung an Labor-MSR-Einzelgeräten� Rev�1�1)�
Die NAMUR-Befehle und die zusätzlichen IKA-spezifischen Befehle dienen nur als Low Level
Befehle zur Kommunikation zwischen Gerät und PC� Mit einem geeigneten Terminal bzw� Kom-
munikationsprogramm können diese Befehle direkt an das Gerät übertragen werden� Labworld-
soft ® ist ein komfortables IKA-Software Paket unter MS Windows zur Steuerung des Gerätes
und zur Erfassung der Gerätedaten, das auch grafische Eingaben von z�B� Drehzahlrampen
erlaubt�
NAMUR Befehle

Funktion

IN_NAME Gerätenamen lesen
IN_PV_1 Istwert externer Temperaturfühler
IN_PV_2 Istwert Heizplattentemperatur lesen
IN_PV_4 Aktuellen Drehzahlwert lesen
IN_SP_1 Gesetzten Temperaturwert lesen
IN_SP_3 Sicherheitskreis Temperaturwert lesen
IN_SP_4 Nenndrehzahlwert lesen
OUT_SP_1 xxx Die eingestellte Temperatur xxx justieren
OUT_SP_4 xxx Die eingestellte Geschwindigkeit xxx justieren
START_1 Heizung starten
STOP_1 Heizung stoppen
START_4 Motor starten
STOP_4 Motor stoppen
RESET Auf Normalbetrieb umschalten
SET_MODE_n Betriebsart einstellen
(n=A, b, or d)
OUT_SP_12@n Setzen der WD-Sicherheitstemperatur mit Echo des gesetzten Wertes
OUT_SP_42@n Setzen der WD-Sicherheitsdrehzahl mit Echo des gesetzten Wertes
OUT_WD1@m Watchdog Modus 1: Tritt das WD1-Ereignis ein, so wird die Heiz- und die
Rührfunktion ausgeschaltet und es wird E 2 angezeigt� Setzen der Watchdog-
zeit auf m (20���1,500) Sekunden, mit Echo der Watchdogzeit� Dieser Befehl
startet die Watchdogfunktion und muss immer innerhalb der gesetzten�
OUT_WD2@m Watchdog Modus 2: Tritt das WD2-Ereignis ein, so wird der Drehzahlsollw-
ert auf die gesetzte WD-Sicherheitssolldrehzahl und der Temperatursollwert
auf die gesetzte WDSicherheitssolltemperatur gesetzt� Die Warnung WD wird
angezeigt� Das WD2 Ereignis kann mit OUT_WD2@0 zurückgesetzt werden -
dadurch wird auch die Watchdogfunktion gestoppt� Setzen der Watchdogzeit
auf m (20���1,500) Sekunden, mit Echo der Watchdogzeit� Dieser Befehl startet
die Watchdogfunktion und muss immer innerhalb der gesetzten Watchdog-
zeit gesendet werden�
26
„Watchdog"-Funktionen, Überwachung des seriellen Datenflusses:
Findet nach der Aktivierung dieser Funktion (siehe NAMUR Befehle), innerhalb der gesetzten
Überwachungszeit („Watchdogzeit") keine erneute Übertragung dieses Befehles vom PC statt, so
werden die Funktionen Heizen und Rühren entsprechend dem eingestellten „Watchdog"-Modus
abgeschaltet, oder auf vorher gesetzte Sollwerte weitergeregelt�
Die Datenübertragung kann beispielsweise durch einen Absturz des Betriebssystems, einen Ausfall
der Stromversorgung des PCs oder ein Problem mit der Verbindungstabelle zwischen Computer und
Gerät unterbrochen werden�
„Watchdog"– Modus 1:
Tritt eine Unterbrechung der Datenkommunikation (länger als die eingestellte Watchdogzeit) auf, so
wird die Heiz- und die Rührfunktion ausgeschaltet und es wird E 2 angezeigt�
„Watchdog"– Modus 2:
Tritt eine Unterbrechung der Datenkommunikation (länger als die eingestellte Watchdogzeit) auf, so
wird der Drehzahlsollwert auf die gesetzte WD-Sicherheitssolldrehzahl und der Temperatursollwert
auf die gesetzte WD-Sicherheitssolltemperatur gesetzt� Die Warnung WD wird angezeigt�
/// Verbindungsmöglichkeiten zwischen Gerät und externen
Geräten

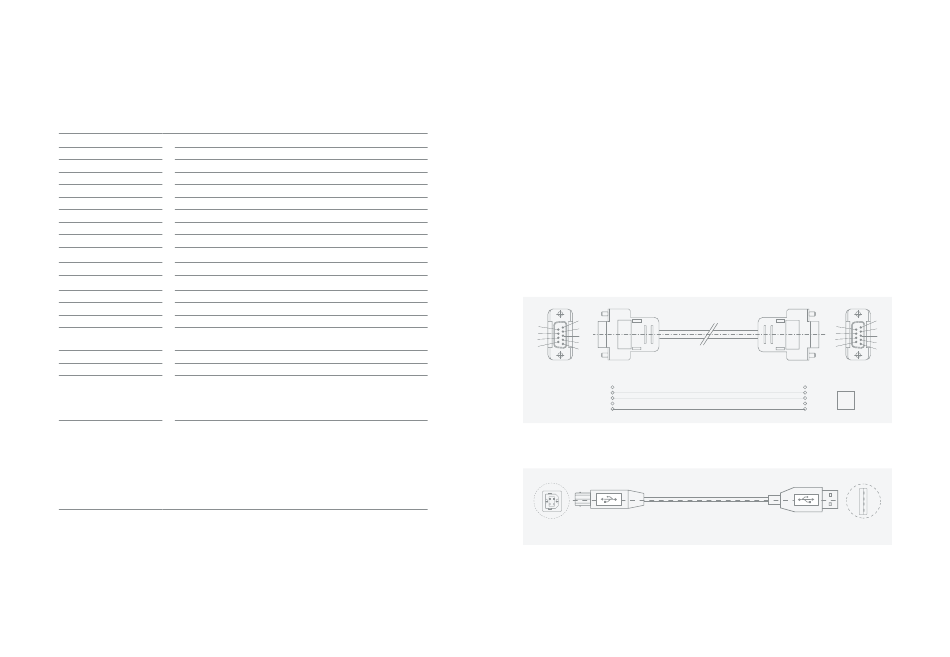

PC 1.1 Kabel:
Dieses Kabel wird für den Anschluss des RS 232 Ports an einen PC benötigt�
1
6
2
7
3
8
4
9
5
1
TxD 2
RxD 3
4
GND 5
USB-Kabel A – B:
Dieses Kabel wird für den Anschluss des USB Ports an einen PC benötigt�
USB B
5
9
4
8
3
7
2
6
1
1
2 RxD
3 TxD PC
4
5 GND
USB A
