• Bewegen des Geräts:
Vor dem Bewegen des Geräts an einen anderen Standort
die gesamte Flüssigkeit aus dem Bad ablassen�
Das Gerät muss durch zwei Personen an den oberen Hand-
griffen angehoben werden� Dazu die vordere Abdeckung
(3) abnehmen�
Es kann mit Hilfe der Rollen auf ebenen Flächen durch An-
heben und Schieben der Vorderseite bewegt werden� Der
Neigungswinkel sollte beim Bewegen in keine Richtung
mehr als 10° betragen!
Hinweis: Das Gerät darf während des Betriebs nicht be-
wegt werden� Nach dem Bewegen des Gerätes mindes-
tens eine Stunde abwarten, bevor das Gerät wieder in
Betrieb genommen wird�

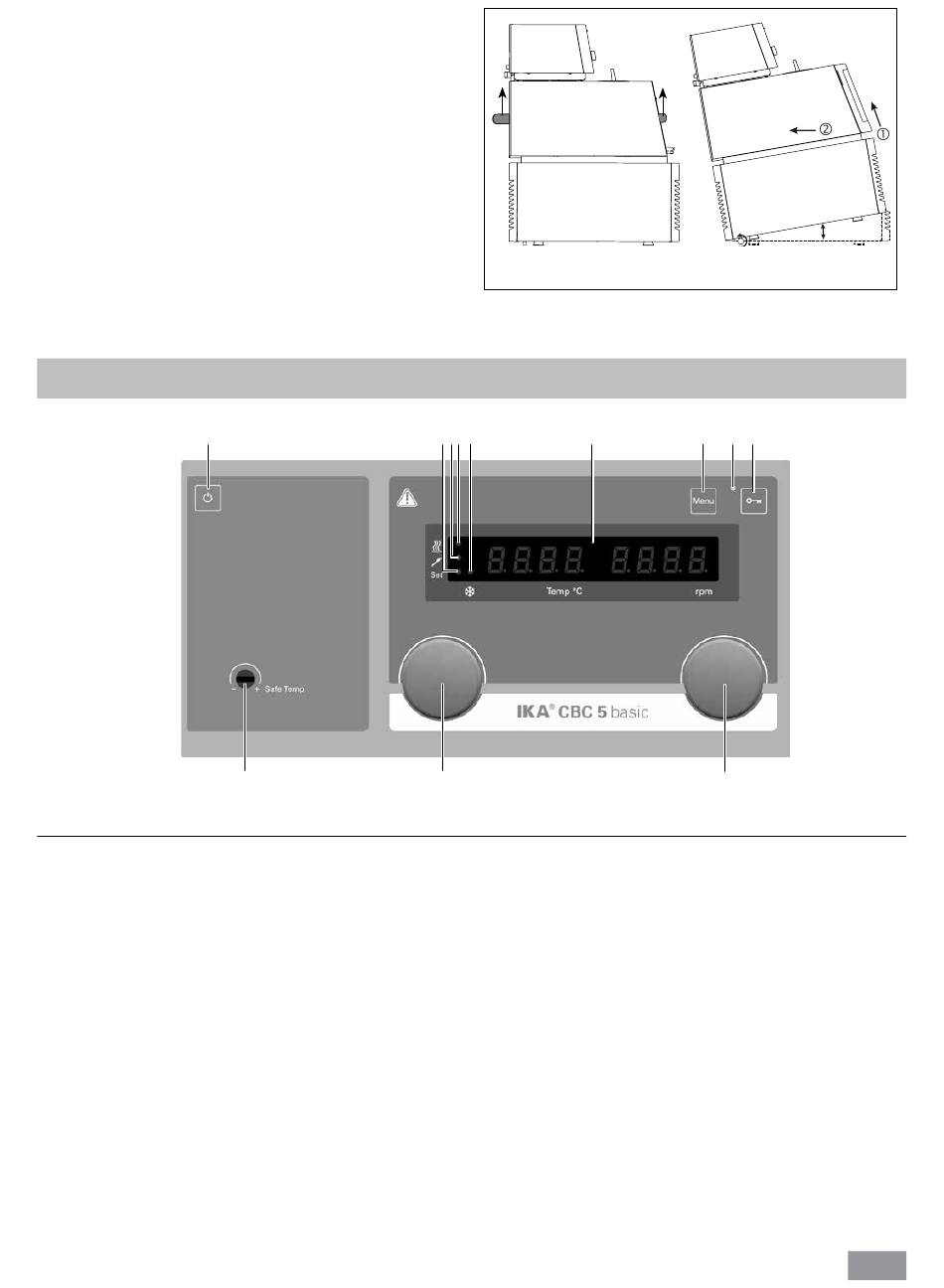

A
Fig. 10
Pos. Bezeichnung
A
EIN/AUS-Taste:
B
LED, set:
C
LED, Temperaturfühler:
D
LED, Heizelement:
E
LED, Kühlen:
F
LED-Anzeige:
G
Menü-Taste:
H
LED, Tastensperre:
I
Tastensperre:
J
Dreh-/Druckknopf:
K
Dreh-/Druckknopf:
L
Einstellbarer Sicherheitskreis:
Bedienfeld und Anzeige
L
Funktion
Schaltet das Thermostat ein/aus�
Die LED leuchtet gleichzeitig mit der Anzeige des Sollwertes�
Zeigt an, dass ein externer Temperaturfühler angeschlossen ist�
Zeigt an, dass die Heizfunktion aktiviert bzw� deaktiviert ist�
Die leuchtende LED zeigt an, dass die Kühlfunktion aktiviert ist�
Zeigt die Einstellungen und Ist-Werte an�
Nach einmaligem Drücken wird die Menüoption angezeigt�
Nach weiterem Drücken kehrt die Anzeige zum Arbeitsbildschirm zurück�
Zeigt an, dass die Funktion der Tasten und Knöpfe deaktiviert ist�
Verriegelt/entriegelt Tasten und Knöpfe�
Stellt den Wert für die Pumpendrehzahl ein�
Startet/stoppt die Pumpenfunktion�
Stellt die Menüoptionen ein und bestätigt sie�
Stellt den Temperaturwert ein�
Startet/stoppt die Heizfunktion/Kühlfunktion�
Dient der Navigation und Auswahl der Einstellungen im Menü�
Dient der Einstellung der Sicherheitstemperaturbegrenzung mit dem
mitgelieferten Schraubendreher�
Fig. 9
C B DE
F
K
max. 10 ˚
G
H I
J
10
