Aufstellen

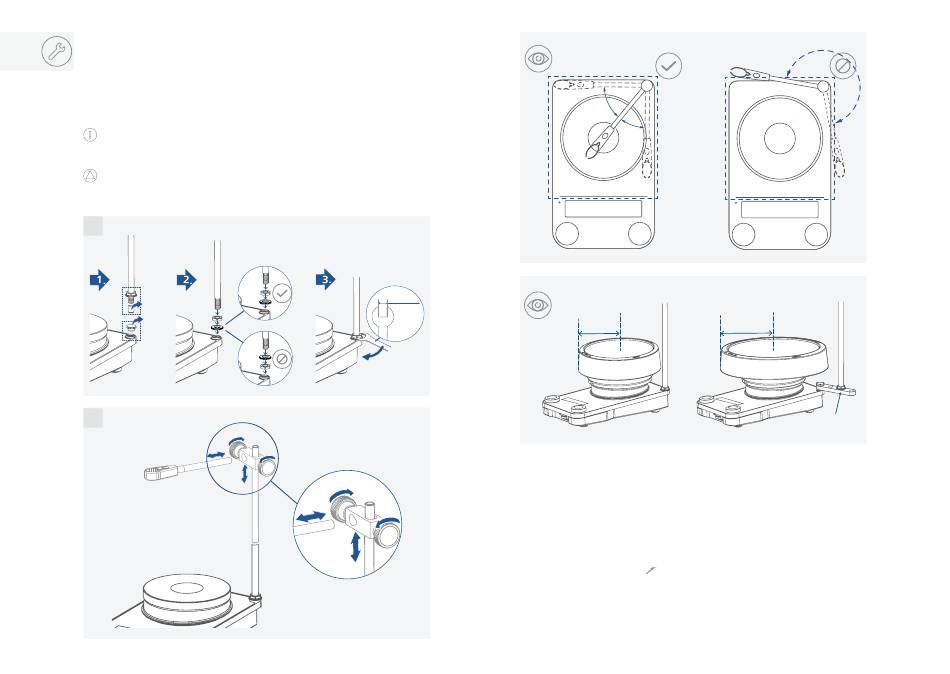

/// Montage von Stativstab / Verlängerung etc�
› Lesen Sie vor Verwendung die Montageanleitung und die Sicherheitshinweise der IKA Kreuz-
muffe (siehe „Zubehör")�
› Das Gerät darf nicht am Stativstab aufgehängt werden!
Kippgefahr!
› Der Massenschwerpunkt des angeschlossenen Geräts darf nicht über den durch ein gestri-
cheltes Rechteck gekennzeichneten sicheren Bereich hinausragen�
Hinweis!
!
› Beim Verwenden von Badbefestigungsteilen mit einem Durchmesser von über 180 mm ver-
wenden Sie bitte eine Stützstange mit einer Verlängerung� (siehe „Zubehör")
1
2
12
17 mm
4.
4.
3.
2.
3. 2.
1.
1.
≤ 90 mm
/// Anschluss eines externen Temperaturfühlers / Thermometers
1� Gerät über den Hauptschalter ausschalten�
2� Schließen Sie das Kontaktthermometer oder den Temperaturfühler PT 1000 (einzelner Fühler)
an den Anschluss an�
3� Gerät über den Hauptschalter einschalten�
Temperaturfühler PT 1000:
› Die auf dem Display angezeigte aktuelle Temperatur entspricht der Temperatur des Mediums�
Die LED des Temperaturfühlers ( ) leuchtet�
Kontaktthermometer ETS-D5 / ETS-D6:
› Bedienungsanweisung des Kontaktthermometers beachten�
Der eingestellte Temperaturwert der Heizplatte wird auf dem Display angezeigt�
LED-Anzeige (3) leuchtet�
