ACHTUNG!
Der Fugenschneider ist bei ausgekup-
peltem Vorschub nicht gebremst!
Kuppeln Sie den Kupplungshebel „AUS" um den
Fugenschneider mit den Schubbügeln zu bewe-
gen!
4.4.8

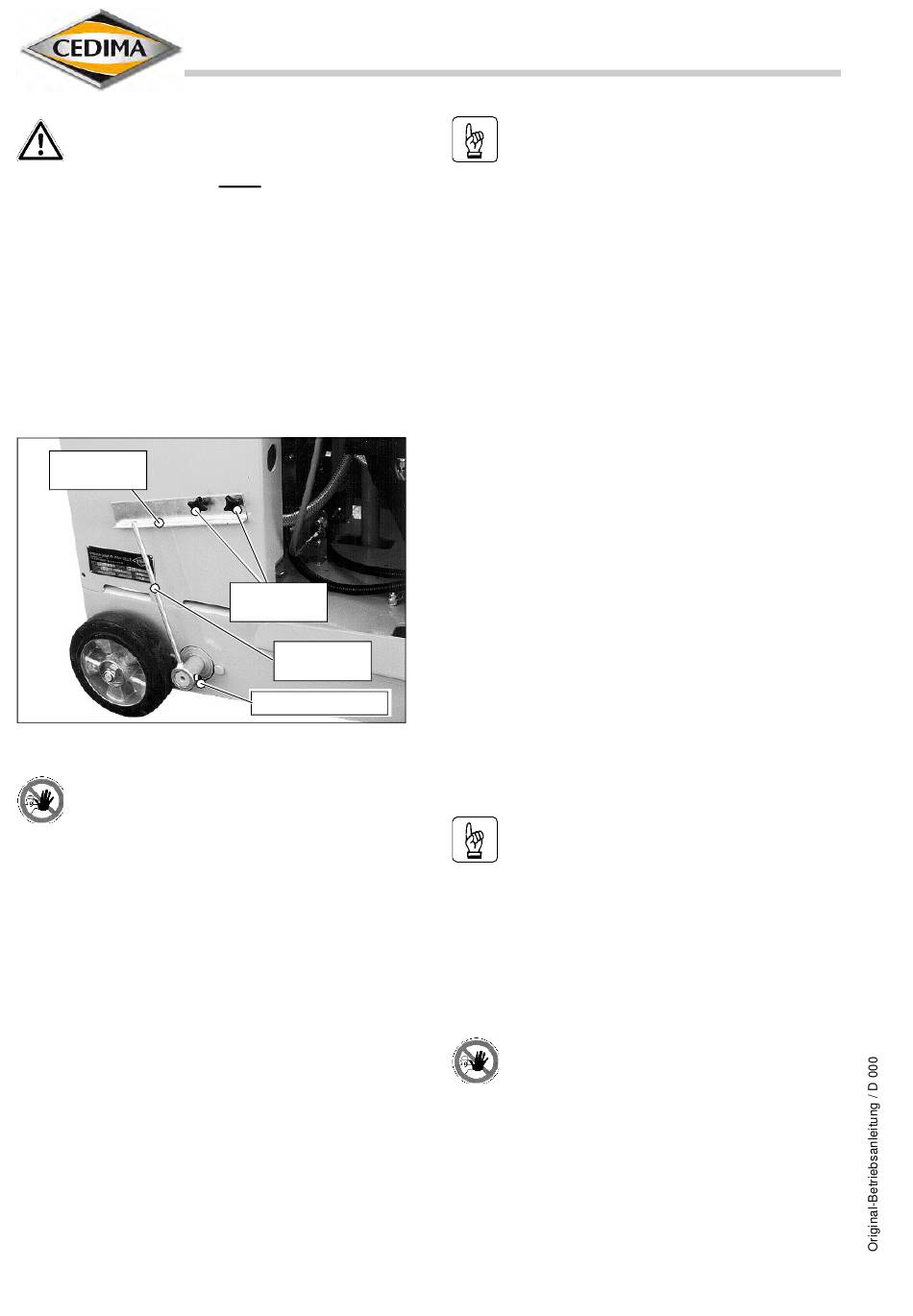

Schnittiefenanzeige
Auf der rechten Seite der Fugenschneider der
Serie CF•2000 B/D befindet sich vor dem Hinter-
rad die einstellbare Schnittiefenanzeige mit der
Schnitttiefenskala (Bild 4.19).
Schnittiefen-
skala
Bild 4.19 Schnittiefenanzeige
GEFAHR:
Verletzungsgefahr! Die Schnittiefenan-
zeige nur bei ausgeschaltetem Fugen-
schneider-Motor und stillstehendem Sä-
geblatt justieren!
Die Schnittiefenanzeige wird mit aufgespanntem
Diamant-Sägeblatt wie folgt justiert:
1. Senken Sie das (stillstehende) Diamant-
Sägeblatt (vorsichtig) mit der hydraulischen
oder manuellen Schnittiefeneinstellungauf
den zu schneidenden Untergrund ab!
2. Lösen Sie die beiden Kreuzgriffschrauben an
der Schnittiefenskala und verschieben Sie die
Skala bis der Nullpunkt der Skala deckungs-
gleich mit dem Zeiger ist (Bild 4.19)!
3. Drehen Sie die Kreuzgriffschrauben wieder
fest!
Seite 30
®
• Technische Dokumentation • Alle Rechte nach ISO 16016 • „Änderungen, die dem technischen Fortschritt dienen, vorbehalten" •
• CEDIMA
Fugenschneider CF•2015 B, CF•2015.1 B und CF•2011 D
Kreuzgriff-
schrauben
Schnittiefen-
anzeige
Klemmschraube
Kap. 4 - Betriebsvorbereitung und Bedienelemente
Hinweis:
Sollte der Einstellbereich der Schnittie-
fen-Scala nicht ausreichen, kann der
Zeiger-Stellring gedreht werden!
Lösen Sie die Kontermutter und die Klemm-
schraube zum Einstellen des Zeiger-Stellringes
(Bild 4.19)!
4. Heben Sie das (stillstehende) Diamant-Säge-
blatt vom zu schneidenden Untergrund (voll-
ständig) ab!
5. Starten Sie den Fugenschneider (-Motor) und
führen Sie den Schnitt aus (Abschnitt Kapitel
5) bzw. drehen Sie den Schlüsselschalter
(nach links) auf 0 zurück (Abschnitte 4.4.4
bis 4.4.5) um den Fugenschneider auszu-
schalten!
4.4.9
Einstellen der Schneidwellen-
(Sägeblatt-) Absenkgeschwindigkeit
mit der optionalen hydraulischen
Schnitt-Tiefeneinstellung
Nach dem Betätigen des entsprechenden Schal-
ters (Bild 4.14) hebt die Fugenschneider-
Hydraulik die Schneidwelle aus oder senkt die
Schneidwelle (das Diamant-Sägeblatt) mit der
vorher eingestellten Geschwindigkeit ab.
Hinweis:
Senken Sie das Diamant-Sägeblatt
möglichst langsam in den zu schneiden-
den Untergrund ab!
Möglichst langsames Absenken des Diamant-
Sägeblattes in den Schnitt schont das Diamant-
Sägeblatt und den Fugenschneider, dazu wird die
Fuge sauberer und genauer!
GEFAHR:
Verletzungsgefahr! Die Absenkgeschwin-
digkeit nur bei ausgeschaltetem Fugen-
schneider-Motor und stillstehendem
Sägeblatt einstellen!
Die Schneidwellen-, Sägeblatt-Absenkgeschwin-
digkeit stellen Sie mit dem Ventil vorne links am
Fugenschneider-Aufbaukasten (über dem
