Kap. 4 - Betriebsvorbereitung und Bedienelemente
Fugenschneider CF•2015 B, CF•2015.1 B und CF•2011 D
Hinweis:
Motor-Betriebsanleitung beachten!
Entsprechend der jeweiligen Motor-Betriebsan-
leitung CF•2011 D, CF•2015.1 B den Motor-Öl-
stand kontrollieren und ggf. Öl nachfüllen.
Hinweis:
Die Starter-Batterie entsprechend Batte-
rie-Dokumentation und Motor-Betriebs-
anleitung kontrollieren!
Siehe Abschnitt 6.6.13!
4.2.2
Kraftstoff- (tank) auf-, nachfüllen
ACHTUNG!
Beachten Sie die Warnhinweise in der
Motor-Betriebsanleitung für den Um-
gang mit Kraftstoff!
Verwenden Sie den entsprechenden Kraftstoff
nach Motor-Betriebsanleitung!
1. Öffnen Sie den Kraftstofftankdeckel am
CF•2011 D bzw. CF•2015.1 B (Bilder 4.3
und 4.4)!
2. Verwenden Sie zum Auf-, Nachfüllen von
Kraftstoff einen Trichter mit Sieb um ein
Verschmutzen des Tanks und des Kraftstoffs
zu vermeiden!
Füllmenge und Art des Kraftstoffs finden Sie im
Kapitel 2 und Abschnitt 6.7!

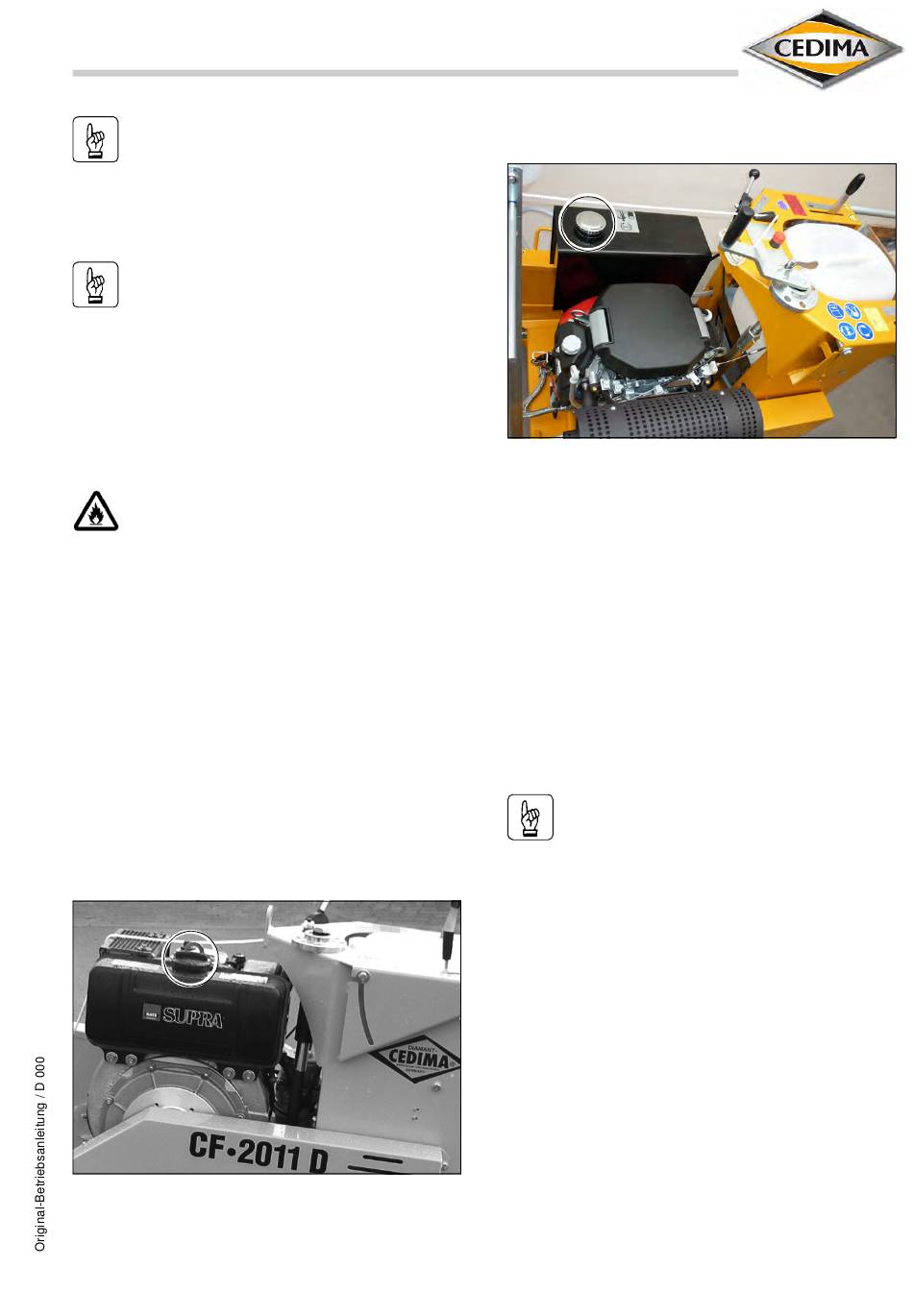

Bild 4.3
CF•2011 D, Kraftstofftank (Tankdeckel)
®
• Technische Dokumentation • Alle Rechte nach ISO 16016 • „Änderungen, die dem technischen Fortschritt dienen, vorbehalten" •
• CEDIMA
Bild 4.4
CF•2015 B/CF•2015.1 B, Kraftstofftank (Tank-
deckel)
4.2.3
Schneidwellen-Aushebe-Hydraulik-
Füllstand kontrollieren
Fugenschneider mit optionaler Schneidwellen-
Aushebe-Hydraulik werden mit aufgefüllter
Hydraulik-Flüssigkeit ausgeliefert. Das entspre-
chende Kompakt-Hyraulikaggregat ist vorn im
Aufbaukasten eingebaut und nach Entfernen des
Wassertanks zugänglich (Bild 6.11)!
Kontrollieren Sie den Füllstand der Schneidwel-
len-Aushebe-Hydraulik vor dem Einsatz (siehe
Abschnitt 6.6.7).
Bei zu geringem Füllstand kann die
Schneidwelle und damit das Diamant-
Sägeblatt weder durch den Schnellaus-
hub noch mit der hydraulischen Hand-
pumpe ausgehoben werden!
4.2.4
Hydraulik-Füllstand im hydrostati-
schem Vorschub-Getriebe kontrollie-
ren
Das hydrostatische Vorschub-Getriebe ist Be-
standteil des Fahrantriebes. Es ist unten links im
Aufbaukasten eingebaut und nach Entfernen des
Wassertanks zugänglich (siehe Bild 6.9)! Der Fu-
genschneider wird mit gefülltem hydrostatischem
Vorschubgetriebe ausgeliefert.
Kontrollieren Sie den Füllstand im hydrostati-
schem Vorschubgetriebe vor dem Einsatz (siehe
Abschnitt 6.6.6).
Seite 23
