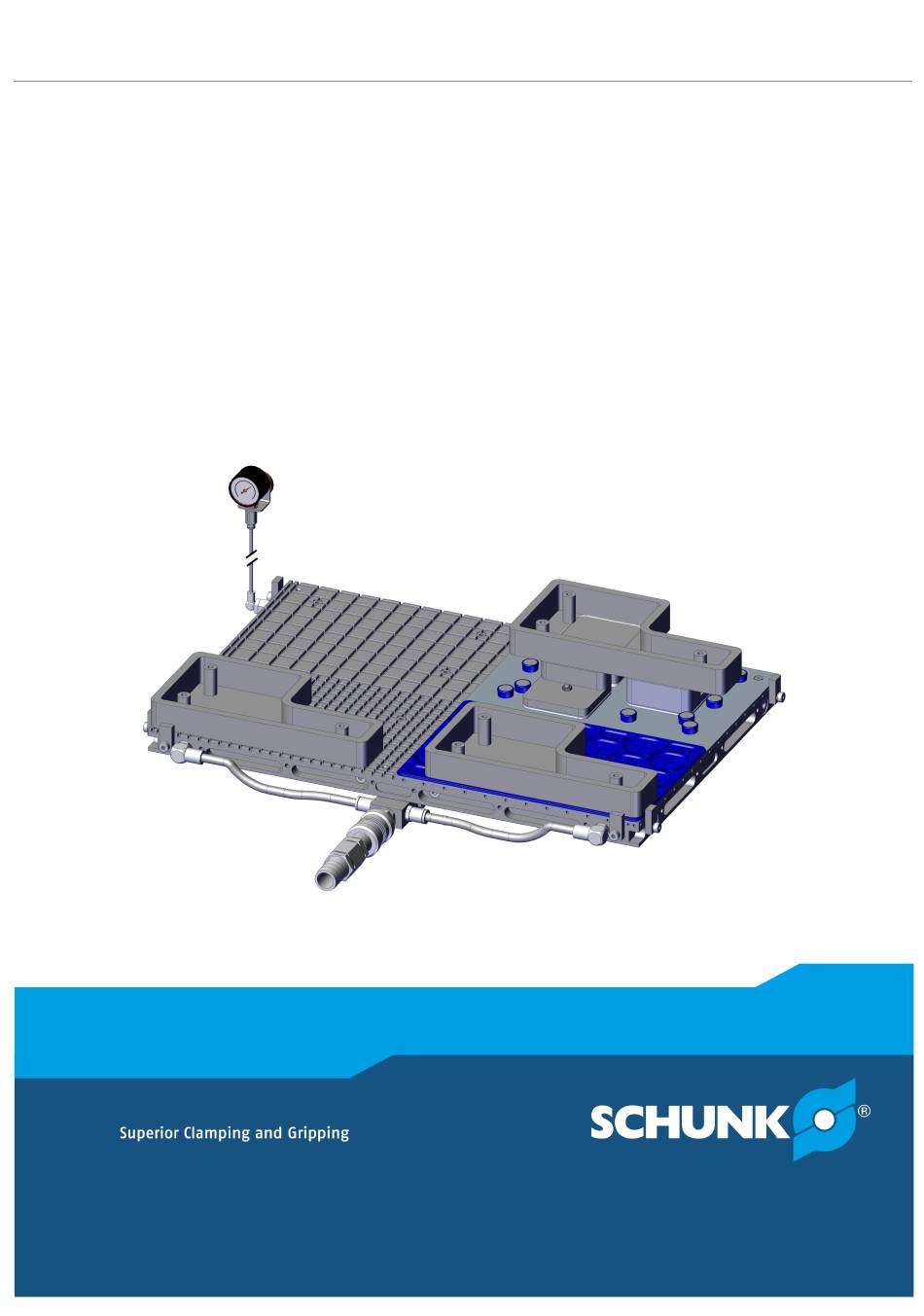

- Seite 1 Original Betriebsanleitung Montage- und Betriebsanleitung SMPL mit ISST, SFM und ISBL...
- Seite 2 Sie uns heraus. Wir lösen Ihre Aufgabe! Mit freundlichen Grüßen Ihr SCHUNK-Team Customer Management Tel. +49-7572-7614-1300 Fax +49-7572-7614-1039 CMM@de.schunk.com Betriebsanleitung bitte vollständig lesen und produktnah aufbewahren. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 3: Inhaltsverzeichnis
Störungsbehebung.................... 27 Sicherheit...................... 27 Fehler, Ursache, Abhilfe beim Arbeiten mit Steel-Plate und Sauger Cups .. 27 Fehler, Ursache, Abhilfe beim Arbeiten mit Steel-Plate und FlexMat.... 33 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 4 Wartung und Reinigung der Sauger Cups ISBL ........... 39 Wartung und Reinigung der FlexMat SFM ............ 39 Zubehör, Ersatz- und Verschleißteile.............. 40 10 Produkt entsorgen .................... 41 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 5: Allgemein
Nichtbeachtung kann zu irreversiblen Verletzungen bis hin zum Tod führen. VORSICHT Gefahren für Personen! Nichtbeachtung kann zu leichten Verletzungen führen. ACHTUNG Sachschaden! Informationen zur Vermeidung von Sachschäden. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 6: Mitgeltende Unterlagen
• Beachten der Umgebungs- und Betriebsbedingungen, (> siehe Kap. 2.4). • Beachten der vorgeschriebenen Wartungsintervalle, (> siehe Kap. 10). Werkstückberührende Teile und Verschleißteile sind nicht Bestandteil der Gewährleistung. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 7: Grundlegende Sicherheitshinweise
Maßnahmen zur Vermeidung von Unfällen: • Sicherstellen, dass sich keine Personen im Gefahrenbereich aufhalten. • Sicherstellen, dass während des Betriebs keine Personen in den Gefahrenbereich hineinfassen. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 8: Umgebungs- Und Betriebsbedingungen
Verletzungsgefahr oder Tod durch umherfliegendes Werkstück Vakuumwert möglichst nah am Spannort überwachen • Persönliche Schutzausrüstung tragen • • Im Zweifel vor der Inbetriebnahme mit SCHUNK Rücksprache halten. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 9: Personalqualifikation
Um Verletzungen zu vermeiden, immer eine geeignete, der Situation angepasste Schutzausrüstung tragen. Beachten Sie die Hinweise zur Schutzausrüstung in den jeweiligen Kapiteln sowie landesspezifische Vorschriften. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 10: Technischer Zustand
Unfallverhütung, Sicherheitsprüfung und Umweltschutz beachten. 2. Das Produkt wird in Verbindung mit einer Werkzeugmaschine / Bearbeitungszentrum eingesetzt. Sicherstellen, dass die entsprechenden landesspezifischen Bestimmungen und Sicherheitsvorschriften eingehalten werden. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 11: Produktbeschreibung
Matrix-Platte mit entsprechender Größe aufgeschraubt. Die Steel-Plate ist nicht zum direkten Aufspannen von Werkstücken geeignet, dazu werden entweder Sauger Cups ISBL oder eine FlexMat SFM benötigt. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 12 Werkstück auf den Saugern fixiert. Nicht bedeckte Bohrungen der Steel-Plate müssen mit den mitgelieferten Verschlussmagneten verschlossen werden. Matrixplatte Steel-Plate Sauger Cup Werkstück Verschlussmagnete Dichtschnur 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 13 Beschädigungen aufweist. Nicht bedeckte Bohrungen der Steel-Plate müssen mit Verschlussmagneten (5) verschlossen werden Zubehör. Matrixplatte Steel-Plate FlexMat 3.1 FlexMat, Positionier-Noppen Werkstück Verschlussmagnete Dichtschnur 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 14: Varianten Und Typschlüssel / Technische Daten
400 69,5 100 300 75 200 --- 400x300x3 SFM 1487789 ISST-SMPL 600 75 200 400 69,5 100 --- 600x400x3 SFM Alle Angaben in mm. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 15 Produktbeschreibung FlexMat SFM Die FlexMat SFM gibt es in einer Ausführung. Artikelnummer Kurzbezeichnung 1378520 SFM 298.5 x 198.5 298.5 198.5 Alle Angaben in mm. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 16 Artikelnummer Kurzbezeichnung 0425136 ISBL 80x80x38 0425137 ISBL 80x40x38 0425138 ISBL 80x28x38 0425139 ISBL 80x80x97 0425140 ISBL 80x40x97 0425141 ISBL 80x28x97 Alle Angaben in mm. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 17: Eigenschaften Spannsystem
Saugfläche ist dadurch tendenziell geringer als beim direkten Spannen auf der Matrixplatte. Folgende Punkte sind zu beachten: • Saugzellen werden nur evakuiert, wenn sie komplett bedeckt sind. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 18 Eine Bearbeitung auf nur einem Sauger Cup ist nicht zulässig. Es sind immer mindestens zwei Sauger Cups, idealerweise aber so viele wie möglich, zu verwenden. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 19: Spannkraftberechnung
Bearbeitung mit ausreichend Puffer möglich ist. Vor allem beim Einfahren, aber auch während der Bearbeitung sollte diese stets aufmerksam überwacht und verfolgt werden. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 20: Transport Und Lagerung
Es empfehlen sich daher geschlossene Behälter zur Lagerung. Unter idealen Lagerbedingungen beträgt die maximale Lagerzeit 2 bis 4 Jahre (Lagerungsweise Elastomerteile in Anlehnung an DIN 7716). 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 21: Installation
Nicht bedeckte Vakuumöffnungen der Steel-Plate müssen mit Verschlussmagneten vakuumdicht verschlossen werden (vgl. Zubehör: Magnetstopfen oder Gummimatte). Die Abdeckung der offenen Vakuumöffnungen/ Saugzellen verhindert auch, dass Kühlschmierstoffe eingesaugt werden. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 22: Inbetriebnahme
Gehörschäden Installation korrigieren. • Gehörschutz tragen. • VORSICHT Vakuum unmittelbar am Auge Schwere Augenverletzung! Schutzbrille tragen. • Nicht in Vakuum-Öffnungen, z. B. Sauger schauen. • 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 23 Steel-Plate und Werkstück anliegen! Alle von Sauger Cups nicht bedeckte Vakuumbohrungen müssen vakuumdicht mit den Verschlussmagneten verschlossen sein!? (> siehe Kap. Fehler, Ursache, Abhilfe) 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 24: Betrieb
Prüfen und sicherstellen, dass sich nur befugte Personen im Arbeitsbereich der Maschine oder Anlage aufhalten und, dass keine anderen Personen durch das Einschalten der Maschine gefährdet werden. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 25: Bearbeitung
• Energieausfall • Plötzlich auftretende Leckage • Leitungsbruch • Fehlfunktion • Durchbruch im Werkstück durch die Bearbeitung • verschmutztes Sieb in der Vakuumöffnung der Matrixplatte 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 26 Warneinrichtungen auf -600mbar eingestellt werden. Dennoch wird ein Betriebsvakuum von mind. -750mbar empfohlen. Dies ist bei der Überwachung gegebenenfalls zu berücksichtigen 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 27: Störungsbehebung
Die Komponenten ISST und ISBL kommen auf der Matrixplatte zum Einsatz, daher beachten Sie bitte die Ausführungen im Kapitel 10.2 der Montageanleitung Matrixplatte. Die folgende Tabelle stellt lediglich eine spezifische Ergänzung dazu dar! 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 28 Einzelne Sauger Cups Prüfen ob die jeweilige saugen nicht. Vakuumöffnung, über welcher der Sauger Cup platziert ist, durch die Matrixplatte mit Vakuum versorgt wird. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 29 Verschlauchung wählen. Ist die Durchlässigkeit zu groß ist eine Aufspannung mit Vakuum nicht möglich. Ursache bei Vakuum- Siehe Montageanleitung Erzeuger, Verschlauchung Matrixplatte. oder Matrixplatte. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 30 Bearbeitungskräfte relativ Moment zu verringern. zu den Spannkräften. Wenn möglich Spannkraft vergrößern durch zusätzliche/größere Sauger Cups, höheres Vakuumlevel oder höhere Reibkraft. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 31 Es wurde nur ein Sauger Die Bearbeitung auf nur Cup verwendet. einem Sauger Cup ist nicht zulässig. Die auftretenden Momente können diesen einfach verschieben. Zusätzliche Sauger Cups verwenden. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 32 Cups und das Werkstück zwischen oder sonstige von Kühlschmierstoff Werkstück Verunreinigungen. bzw. sonstigen und Sauger Verschmutzungen Cup ist zu reinigen, z.B. mit einem gering. Lappen. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 33: Fehler, Ursache, Abhilfe Beim Arbeiten Mit Steel-Plate Und Flexmat
Einsatz, daher beachten Sie bitte die Ausführungen im Kapitel 10.2 der Montageanleitung Matrixplatte. Die folgende Tabelle stellt lediglich eine spezifische Ergänzung dazu dar! 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 34 Saugzellen komplett bedeckt komplett. sind. Hinweis: sollte eine Saugzelle nicht komplett bedeckt sein baut sich in dieser kein Vakuum auf, es entsteht keine Spannkraft! 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 35 Verschlauchung wählen. Ist die Durchlässigkeit zu groß ist eine Aufspannung mit Vakuum nicht möglich. Ursache bei Vakuum- Siehe Montageanleitung Erzeuger, Verschlauchung Matrixplatte. oder Matrixplatte. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 36 Saugzellen ausfallen, ist nicht mehr genügend Spannkraft vorhanden. In diesem Fall die Punkte „Bearbeitungskräfte sind zu hoch.“ Bzw. „Werkstück ist nicht geeignet“ betrachten. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 37 Vakuumerzeuger mit doppelter Saugleistung verwendet werden im Vergleich zu einer vergleichbaren Spannfläche ohne FlexMat. Ursache bei Vakuum- Siehe Montageanleitung Erzeuger, Verschlauchung Matrixplatte. oder Matrixplatte. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
- Seite 38 Kühlschmierstoff das Werkstück von zwischen oder sonstige Kühlschmierstoff bzw. Werkstück Verunreinigungen. sonstigen und FlexMat Verschmutzungen ist zu gering. reinigen, z.B. mit einem Lappen. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655...
-
Seite 39: Wartung
Bei Beschädigungen sollte die FlexMat ausgetauscht werden. Vor jeder Bearbeitung muss die FlexMat von grobem Schmutz und Kühlschmierstoff befreit werden. Hinweis zur Reinigung von Elastomerteilen: 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 40: Zubehör, Ersatz- Und Verschleißteile
Dichtung 1500118 Dichtrahmen Für ISBL 80x40 SCDR 81x43x12 obere Dichtung 1500117 Dichtrahmen Für ISBL 80x28 SCDR 81x31x12 obere Dichtung E= Ersatzteil, V= Verschleißteil 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... -
Seite 41: Produkt Entsorgen
Bestandteile der Wiederverwertung zuführen. 1. Das Produkt nach Ersatz oder Außerbetriebnahme fachgerecht entsorgen. 2. Die länderspezifischen Richtlinien und gesetzlichen Verpflichtungen zur Abfallvermeidung und Entsorgung beachten. 01 | SMPL mit ISST, SFM und ISBL | Montage- und Betriebsanleitung | de | 1512655... - Seite 44 Folgen Sie uns I Follow us...
