4.2 Montage

Dieses Gerät muss an einer Außenwand installiert
werden, da es direkt von hinten belüft et wird.
Installieren Sie das Gerät nur an einer fl achen,
soliden und zuverlässigen Wand.

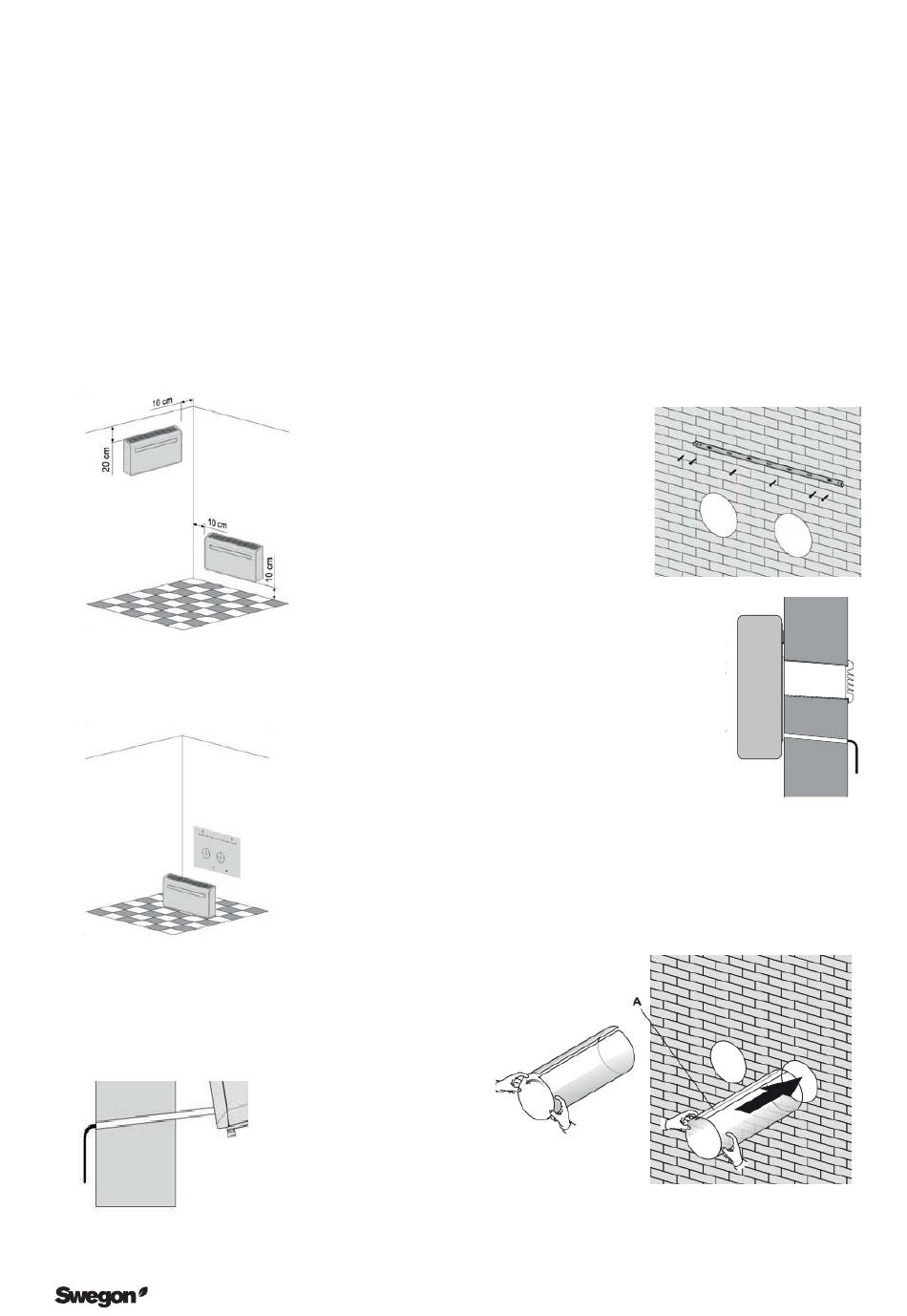

a) Stellen Sie sicher, dass sich hinter der Wand keine
Kabel, Rohre, Stahlstangen oder andere Hindernisse
befi nden. Lassen Sie links, rechts und unterhalb des
Gerätes einen Abstand von mindestens 10 cm. Über
dem Gerät müssen mindestens 20 cm Platz bleiben
damit die Luft reibungslos strömen kann.
b) Kleben Sie die mitgelieferte Installationsvorlage an
die Wand und stellen Sie sicher, dass die Referenzlinie
gerade ist.
c) Das Loch für das Abfl ussrohr muss mit einem
20-mm-Bohrer gebohrt werden. Stellen Sie sicher,
dass sich das Loch in einem Abwärtswinkel (minus 5
Grad) befi ndet, damit das Wasser richtig abfl ießen
kann.
d) Verwenden sie die mitgelieferte Bohrschablone um
die Position der Bohrungen zu bestimmen und aus-
zurichten. Bohren Sie mit einem 180-mm-Kernboh-
rer die beiden Löcher für die Belüft ung des Gerätes.
Die Bohrungen sollten einen Abwärtswinkel von
mindestens 5 Grad haben.
e) Bohren sie die bereits markierten Löcher für die
Montageschiene, mit einem geeigneten 8mm Boh-
rer. Richten Sie die Montageschiene an den Löchern
aus und befestigen diese mit den mitgelieferten
Dübeln und Schrauben.
f) Stellen Sie sicher, dass die Aufhängungsschiene
sicher an der Wand befestigt ist und das Gerät
nicht kippen oder fallen kann.
g) Rollen Sie die Kunststoff platten zu einem Rohr und
führen Sie diese von innen in die zuvor hergestellten
Löcher. Stellen Sie sicher, dass die Rohre bündig mit
der Innen- und Außenwand abschließen.
