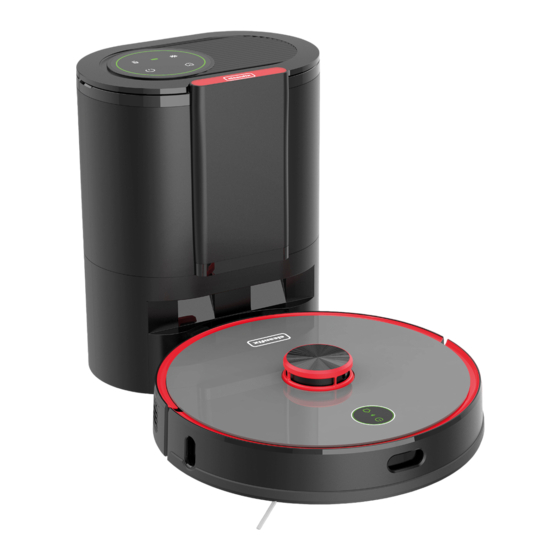

Cleanfix S170 Navi Bedienungsanleitung
Verwandte Anleitungen für Cleanfix S170 Navi
Inhaltszusammenfassung für Cleanfix S170 Navi
- Seite 1 S170 Navi Owner's Manual Bedienungsanleitung Manuel d'utilisation Istruzioni per l'uso Instrucciones de uso ユーザーガイド Cleanfix Reinigungssysteme AG General www.cleanfix.com info@cleanfix.com Robotics www.cleanfix-robotics.com robotic@cleanfix.com V 04.2022...
-
Seite 3: Inhaltsverzeichnis
CONTENTS Product description ......... .1 Descrizione del prodotto . -
Seite 25: Produktbeschreibung
Produktbeschreibung Saugroboter Laser-Entfernungsmesser (LiDAR) Taste (Touch) Lautsprecher Infrarot-Ladesensor / Infrarot-Antikollisionssensor Infrarot Abstands- / Wandsensor Frontbumper / Frontschild Drucksensor für Laserkopfhaube Ladekontakte Entriegelungstaste für Staubbehälter Infrarot Abstandssensor Staubbehälteranschluss Luftauslass Staubbehälter... -
Seite 26: Steuerung
Steuerung Start/Pause-Taste • Langes Drücken: Einschalten / Ausschalten. • Kurzes Drücken: Reinigung starten / anhalten. WiFi-Anzeige • Anzeige blinkt weiss: Das Netzwerk stellt eine Verbindung her (Start Netzwerkkonfiguration). • Anzeige leuchtet weiss: Das Netzwerk ist verbunden. Home-Taste • Kurzes Drücken: Aufladen starten/anhalten •... - Seite 27 Sensoren Universalrad Seitenbürste Ladekontakte Absturzsensor Linkes Rad Rechtes Rad Walzenbürste Walzenbürsten-Abdeckung...
- Seite 28 Staubbehälter Staubbehälter Schnalle Entriegelungstaste Absauganschluss Entriegelungstaste für Staubbehälter Staubbehälter Schnalle Staubbehälter Griff der Filterhalterung Filterhalter / Grobschmutzfilter Filterschwamm HEPA-Filter Ladekontakte Staubbehälterklappe Absauganschluss...
- Seite 29 Absaugstation Klappdeckel Abdeckung Absaugtunnel Anzeige (Status-LED's) Luftauslass Stromkabel Anschluss Infrarot Sensor Ladekontakte Absauganschluss Dichtungsring Staubbeutelgriff Saugmotorfilter und Filterhalter Staubbeutel...
-
Seite 30: Steuerung Absaugstation
Steuerung Absaugstation Staubbeutelanzeige • Grünes Licht leuchtet: Der Staubbeutel ist voll / der Staubsaugkanal (und Staubtunnel) ist verstopf. • Rotes Licht blinkt schnell: Der Staubbeutel fehlt / ist nicht richtig installiert Ladestandanzeige • Die Ladestandanzeige blinkt langsam grün: Aufladen • Die Ladestandanzeige leutet dauerhaft grün: voll aufgeladen/ eingeschaltet Lüfteranzeige •... -
Seite 31: Installationshinweise
Installationshinweise Die Absaugstation installieren 1. Die Absaugstation sollte mehr als 6 cm von der Wand entfernt auf ebenem Boden aufgestellt werden. 6 cm von der Wand entfernt 2. Stellen Sie sicher, dass an der Vorderseite ein Abstand von mehr als 1.2 m und an den beiden Seiten der Absaugstation ein Abstand von mehr als 0.5 m vorhanden ist. -
Seite 32: Gebrauchsanweisung
Gebrauchsanweisung Verwendung des Saugroboters Ein- / Ausschalten Aufladen Halten Sie die Taste gedrückt, um das Gerät einzuschalten. Automatisches Laden: Der Saugroboter fährt automatisch zur Absaugstation Halten Sie nach dem Aufstarten die Taste gedrückt, um das System zurück, um nach Abschluss der Reinigung oder bei unzureichendem wieder herunterzufahren. -
Seite 33: Roboter Mit Der Cloud Verbinden Roboter Mit Der Cloud Verbinden
Rufen Sie die WLAN-Einstellungen ihres Mobilgeräts auf und verbinden Sie sich nun mit dem WLAN "SmartLife-XXXX". Klicken Sie oben rechts auf das “Plus (+)” und wählen Sie den Set up WLAN Saugroboter “Cleanfix S170 Navi’’. WLAN WLAN Set up SmartLife-XXXX WLAN Select WiFi... -
Seite 34: Wartung
Wartung Wöchentliche Wartung Staubbehälter ① Drücken Sie die Entriegelungstaste des Staubbehälters ② Öffnen Sie den Staubbehälter und leeren Sie ihn. und ziehen Sie den Staubbehälter nach hinten heraus. ③ Entnehmen und reinigen Sie Grobschmutzfilter und ④ Nachdem Filter und Staubbehälter vollständig getrocknet Filterschwamm. -
Seite 35: Walzenbürste
Walzenbürste ① Drehen Sie den Saugroboter um, drücken Sie den linken und rechten Halteclip und entfernen Sie die Walzenbürsten-Abdeckung. ② Entfernen Sie die Walzenbürste und befreien Sie sie von verwickelten Haare und anderem Dreck. Benützen Sie dafür die Reinigungsbürste. ③ Setzen Sie die Walzenbürste wieder ein und befestigen Sie sie mit der Walzenbürsten-Abdeckung. Achten Sie darauf, dass die Abdeckung gut einrastet! Hinweis: Um beste Reinigungsergebnisse zu erreichen, wird (je nach Anwendung) empfohlen, die Walzenbürste alle 6-12 Monate zu ersetzen. - Seite 36 Sensoren Reinigen Sie die folgenden Sensoren am Saugroboter mit einem weichen, trockenen Tuch: ① Die 4 Absturzsensoren an der Unterseite des Saugroboters. ② Den Infrarot Abstands-/ Wandsensor auf der rechten Seite des Geräts. Absturzsensoren ③ Den Infrarot Abstandssensor auf der linken Seite des Geräts. ④...
-
Seite 37: Monatliche Wartung Seitenbürste
Monatliche Wartung Seitenbürste ① Lösen Sie die Schraube der Seitenbürste mit einem Schraubendreher und demontieren Sie die Seitenbürste. ② Reinigen Sie die Seitenbürste und entfernen Sie verwickelte Haare oder anderen Dreck. Hinweis: Um bestmögliche Reinigungsergebnisse zu erreichen, wird empfohlen, die Seitenbürste alle 3-6 Monate zu ersetzen. - Seite 38 Universalrad ① Drehen Sie das Gerät um und ziehen Sie das Universalrad nach oben heraus. ② Entfernen Sie Haare und Schmutz vom Rad, der Achse und der Radaufhängung. ③ Setzen Sie das Universalrad wieder ein und drücken Sie es fest. Hinweis: Mit Wasser waschen, trocknen und wieder einsetzen.
-
Seite 39: Reinigen Der Absaugeinheit
Staubbeutel Wenn der Staubbeutel voll ist, leuchtet die Anzeige auf der Absaugstation dauerhaft grün. Bitte ersetzen Sie dann den vollen Staubbeutel! Es ist empfehlenswert, den Staubbeutel alle 6-8 Wochen zu ersetzen. Öffnen Sie den Deckel Ziehen Sie den Staubbeutel Entsorgen Sie den alten Setzen Sie einen frischen Schliessen Sie die am Griff heraus. -
Seite 40: Reinigung Der Infrarotlinse Und Der Ladekontakte Der Absaugstation
Reinigung der Infrarotlinse und der Reinigung des Saugmotorfilters Ladekontakte der Absaugstation Prüfen Sie, ob sich am Filterhalter des Saugmotors Schmutz angesammelt hat. Sollte dies der Fall sein, nehmen Sie den Filter Überprüfen Sie Infrarotlinse und Ladekontakte der Absaugstation ab und reinigen Sie ihn mit der Reinigungsbürste oder einem auf Verschmutzung und reinigen Sie sie mit einem sauberen und trockenen Tuch. -
Seite 41: Technische Daten
Technische Daten Saugroboter Absaugstation Beschreibung Wert Beschreibung Wert Abmessungen φ350mm x φ350mm x 98mm Abmessungen 282mm x 361mm x 202mm Gewicht ≈3.6kg Nennleistung 1050W Nennspannung 14.4V Eingangsleistung 100-240V ~50/60Hz Nennleistung Ausgangsleistung DC24V 1.2A Kapazität der Batterie 5200mAh FCC-Erklärung 1. Dieses Gerät erfüllt die Anforderungen von Teil 15 der FCC-Bestimmungen. Der Betrieb unterliegt den folgenden zwei Bedingungen: (1) Das Gerät darf keine schädlichen Funkwellen verursachen und (2) muss alle empfangenen Funkwellen aushalten, einschliesslich der Funkwellen, die einen ungewünschten Betrieb verursachen könnten. -
Seite 42: Häufige Probleme
Häufige Probleme Problembeschreibung Lösung • Der Akku ist zu schwach. Stellen Sie den Roboter manuell zurück und laden Sie ihn, bevor Sie ihn benutzen. Aufstarten nicht möglich • Die Umgebungstemperatur ist zu niedrig (weniger als 0° C) oder zu hoch (mehr als 40° C). Reinigung kann nicht gestartet •... -
Seite 43: Fehlermeldungen
Fehlermeldungen Saugroboter Fehlermeldung Lösung Abnormal 1: Der LiDAR-Sensor ist blockiert oder Bitte überprüfen Sie den LiDAR-Sensor auf Schmutz oder Fremdkörper und entfernen gestört. diese. Bringen Sie den Roboter an einen anderen Ort und starten Sie ihn erneut. Abnormal 2: Die Absturzsensoren sind Reinigen Sie die Absturzsensoren und platzieren Sie den Roboter an einem neuen Ort verschmutzt. - Seite 44 Absaugstation Die Absaugstation zeigt den aktuellen Status über die Status-LED's oben auf dem Deckel an: Fehlermeldung Fehlerbeschreibung Lösung 1. Häufiges Absaugen kann dazu führen, dass der Überhitzungsschutz der Absaugstation auslöst. Lassen Sie den Saugmotor abkühlen und versuchen sie es nach circa 30 Minuten erneut. Saugmotorfehler / Überhitzung / Abdeckung der Absaugstation ist 2.
