Platzierung: Der Umschalthebel von Automatik auf Handbetrieb sitzt am Torsockel des Antriebflügels nahe
dem jeweiligen Motor.
✔ Anzuwenden in einer Notsituation, z.B. bei Stromausfall.
✔ Die Hebel aller Motoren eines Torflügels müssen in die gleiche Stellung gebracht werden.
1. Klappe öffnen und Umschalthebel auf Handbetrieb stellen: Dabei wird die Bremse am Motor geöffnet.
2. Nachdem die Bremse am Motor geöffnet ist: Tor manuell in gewünschte Position bewegen oder
abschleppen.
3. Nachdem der Torflügel in der gewünschten Position ist, Hebel zurück auf Automatik stellen: Die
Bremse am Motor ist wieder geschlossen (Standardbetrieb).
Warnung! Niemals Tor parken, wenn Bremse am Motor geöffnet ist
(manueller Betrieb).
Gefahr, dass unkontrollierte Torbewegungen, z.B. durch Wind, ausgelöst werden.

Automatikbetrieb (Standard): Stellen Sie die Bremse am Motor mittels Hebel wieder fest.

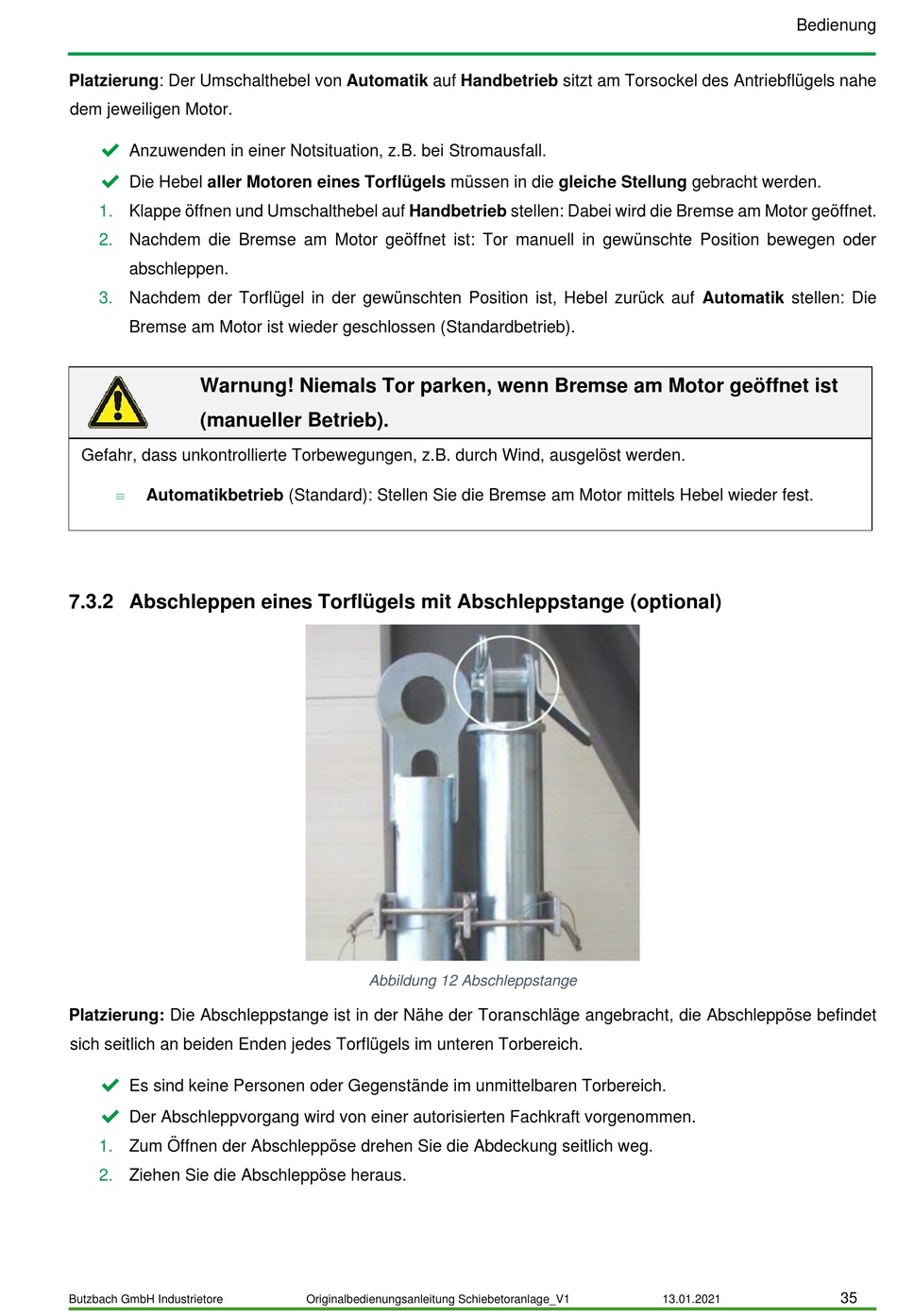

7.3.2 Abschleppen eines Torflügels mit Abschleppstange (optional)
Platzierung: Die Abschleppstange ist in der Nähe der Toranschläge angebracht, die Abschleppöse befindet
sich seitlich an beiden Enden jedes Torflügels im unteren Torbereich.
✔ Es sind keine Personen oder Gegenstände im unmittelbaren Torbereich.
✔ Der Abschleppvorgang wird von einer autorisierten Fachkraft vorgenommen.
1. Zum Öffnen der Abschleppöse drehen Sie die Abdeckung seitlich weg.
2. Ziehen Sie die Abschleppöse heraus.
