6.1.2 Bedientableau Standard
Zur vereinfachten Bedienung der Schiebetoranlage ist an jedem Torflügel ein Bedienfeld angebracht, das mit
den folgenden Bedienelementen und Funktionen ausgestattet ist.
Legende
01 seitliches Verfahren (links)
02 seitliches Verfahren (rechts)
6.1.2.1

Fahrtaster (Standardgeschwindigkeit)

Thema
Klassifizierung
Design
Platzierung
Bedienung
Funktion
Resultat
6.1.2.2

NOT-HALT-Taster

Thema
Klassifizierung Standard
Design roter Drucktaster auf gelbem Hintergrund
Platzierung am Bedientableau
Bedienung Drücken: NOT-HALT aktiviert
Drehen: NOT-HALT deaktiviert, d.h. entriegelt
Funktion Zum Anhalten der Torbewegung in Notsituationen
Resultat Die Torbewegung wird gestoppt.
Butzbach GmbH Industrietore

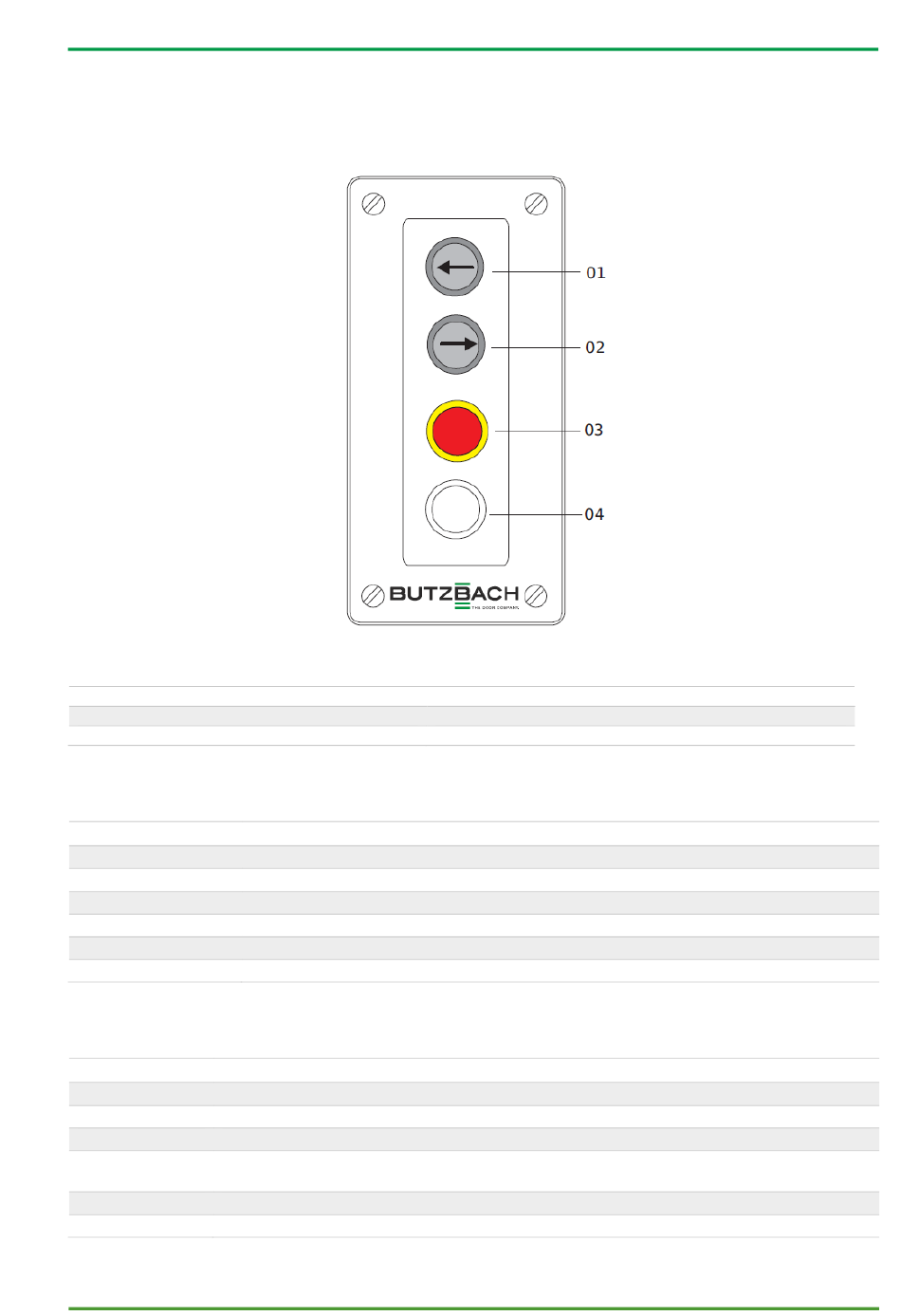

Abbildung 7 Bedientableau mit Schleichgang
Standard
Drucktaster mit Richtungspfeilen, die die Bewegungsrichtung des Tores angeben
am Bedientableau
Drücken des Tasters und gedrückt halten (Totmannfunktion)
Tor ist in Bewegung solange ein Fahrtaster gedrückt bleibt.
Nach Loslassen hält Tor unmittelbar an.
Originalbedienungsanleitung Schiebetoranlage_V1
03 NOT-Halt-Taster
04 nicht belegt (optional als Drehtaster für Schleichgang)
Beschreibung
Beschreibung
Bedien- und Anzeigeelemente
