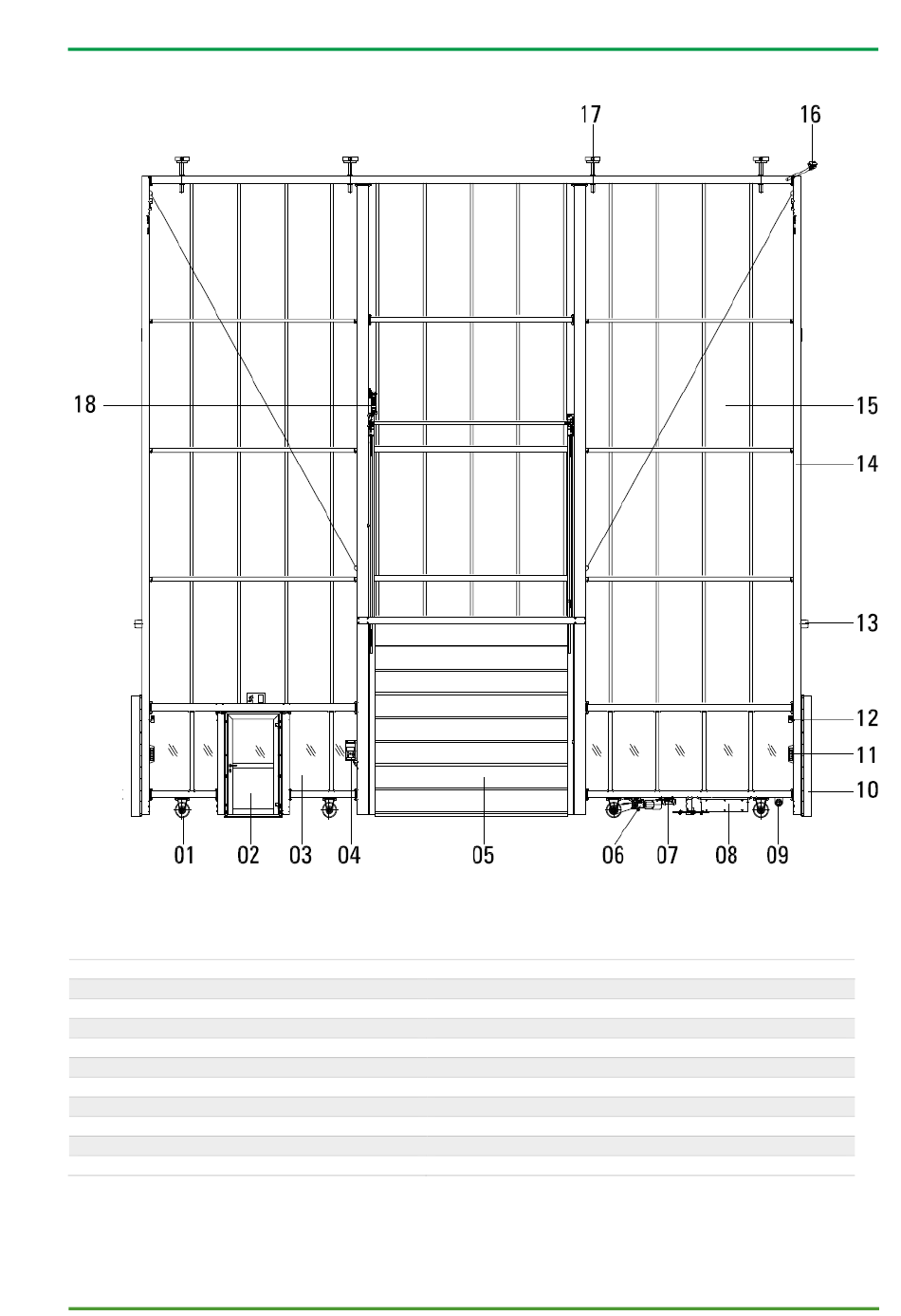

5.3 Aufbau Torflügel (Ansicht von innen)
Legende
01 Laufrad
02 Gehtüre*
03 Lichtband*
04 Steuerung Trucktor*
05 Trucktor*
06 Antrieb Schiebetor
07 Notbetätigung
08 Steuerung Schiebetor
09 Abschleppöse
*optional
Butzbach GmbH Industrietore
Abbildung 3 Mechanischer Aufbau Torflügel
10 Schließkantensicherung
11 Fahrtaster
12 Warnsignaleinrichtung
13 Puffer
14 Rahmenteil
15 Torfüllung
16 Stromabnehmer
17 Führungsrolle
18 Antrieb Trucktor*
