Warnung! Trotz aktiviertem NOT-HALT liegt Netzspannung an.
Ein NOT-HALT stoppt ausschließlich die Torbewegung.

Allpoliges Trennen der Versorgungsspannung: Hauptschalter auf 0 (=Aus) setzen.

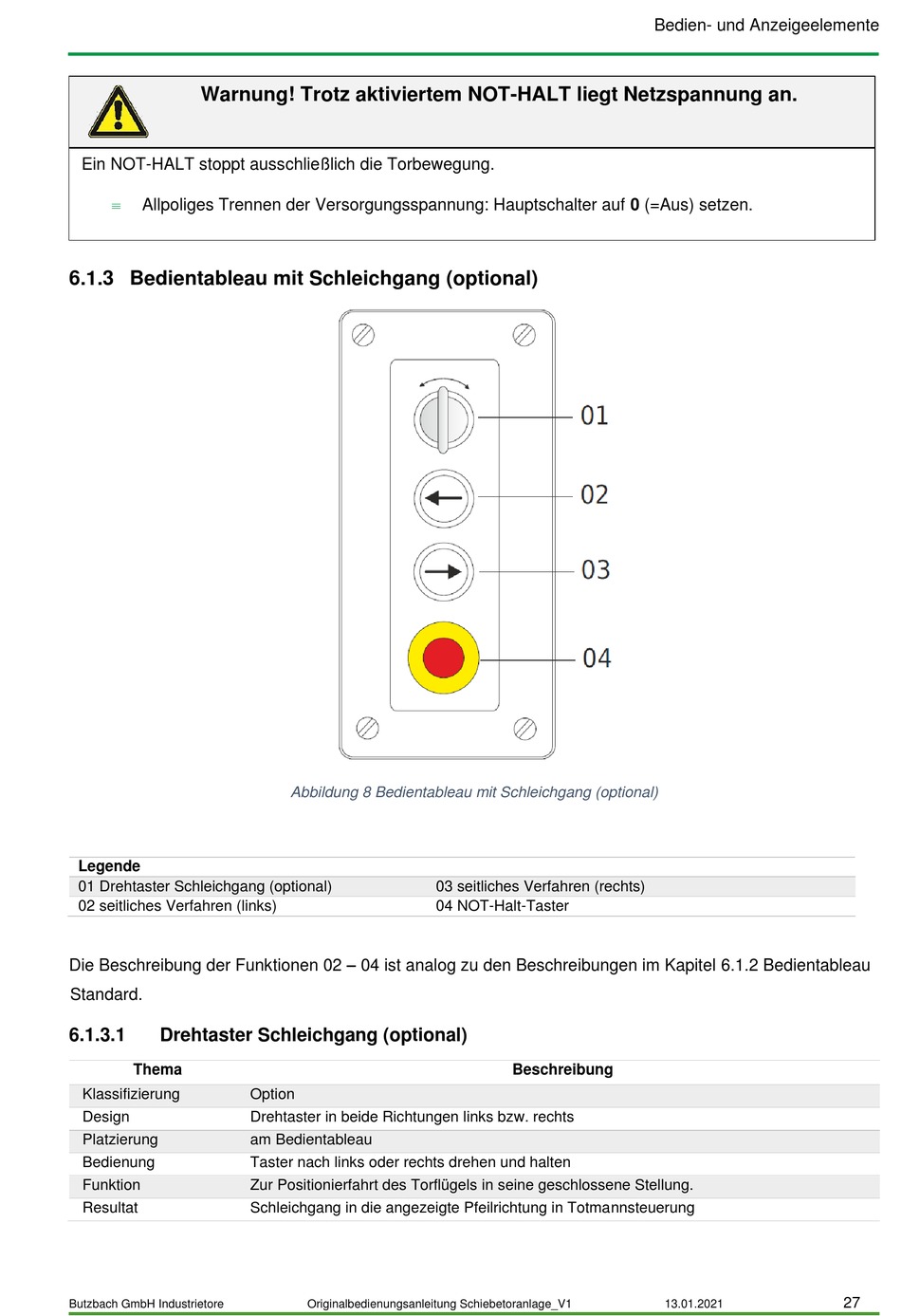

6.1.3 Bedientableau mit Schleichgang (optional)
Legende
01 Drehtaster Schleichgang (optional)
02 seitliches Verfahren (links)
Die Beschreibung der Funktionen 02 – 04 ist analog zu den Beschreibungen im Kapitel 6.1.2 Bedientableau
Standard.
6.1.3.1 Drehtaster Schleichgang (optional)
Thema
Klassifizierung
Design
Platzierung
Bedienung
Funktion
Resultat
Butzbach GmbH Industrietore
Abbildung 8 Bedientableau mit Schleichgang (optional)
Option
Drehtaster in beide Richtungen links bzw. rechts
am Bedientableau
Taster nach links oder rechts drehen und halten
Zur Positionierfahrt des Torflügels in seine geschlossene Stellung.
Schleichgang in die angezeigte Pfeilrichtung in Totmannsteuerung
Originalbedienungsanleitung Schiebetoranlage_V1
03 seitliches Verfahren (rechts)
04 NOT-Halt-Taster
Beschreibung
Bedien- und Anzeigeelemente
13.01.2021
27
