6

Bedien- und Anzeigeelemente

6.1

Bedienelemente STAE und STTE

Bedienelemente rufen durch Änderung der Position oder Einstellung eine Änderung in der Funktionalität der
Toranlage hervor. Die Bedienelemente befinden sich:

Standard: an der Frontseite des Schaltschrankes und auf dem Bedientableau der Torflügel

Optional: auf mobilen Geräten (z.B. Funksender)
Die Bedienelemente haben verschiedene Funktionen:

das Tor zu öffnen bzw. zu schließen,

das Tor an beliebiger Stelle anzuhalten,

bzw. die Stromzufuhr zu unterbrechen.
6.1.1 Schaltschrank Standard
Obenstehende Abbildung
Kundenanforderungen wird dieser, um weitere Bedien- und Anzeigeelemente ergänzt. Ihren individuellen
Aufbau des Schaltschrankes können Sie den Schaltplänen, die der Tordokumentation beigelegt sind,
entnehmen. Die standardmäßig verbauten sowie einige optionale Bedien- und Anzeigeelemente werden im
Folgenden näher erklärt.
Untenstehende Tabelle dient als Legende, um zu beschreiben, wie die Elemente des Schaltplanes auf dem
Schaltschrank aussehen.
Butzbach GmbH Industrietore

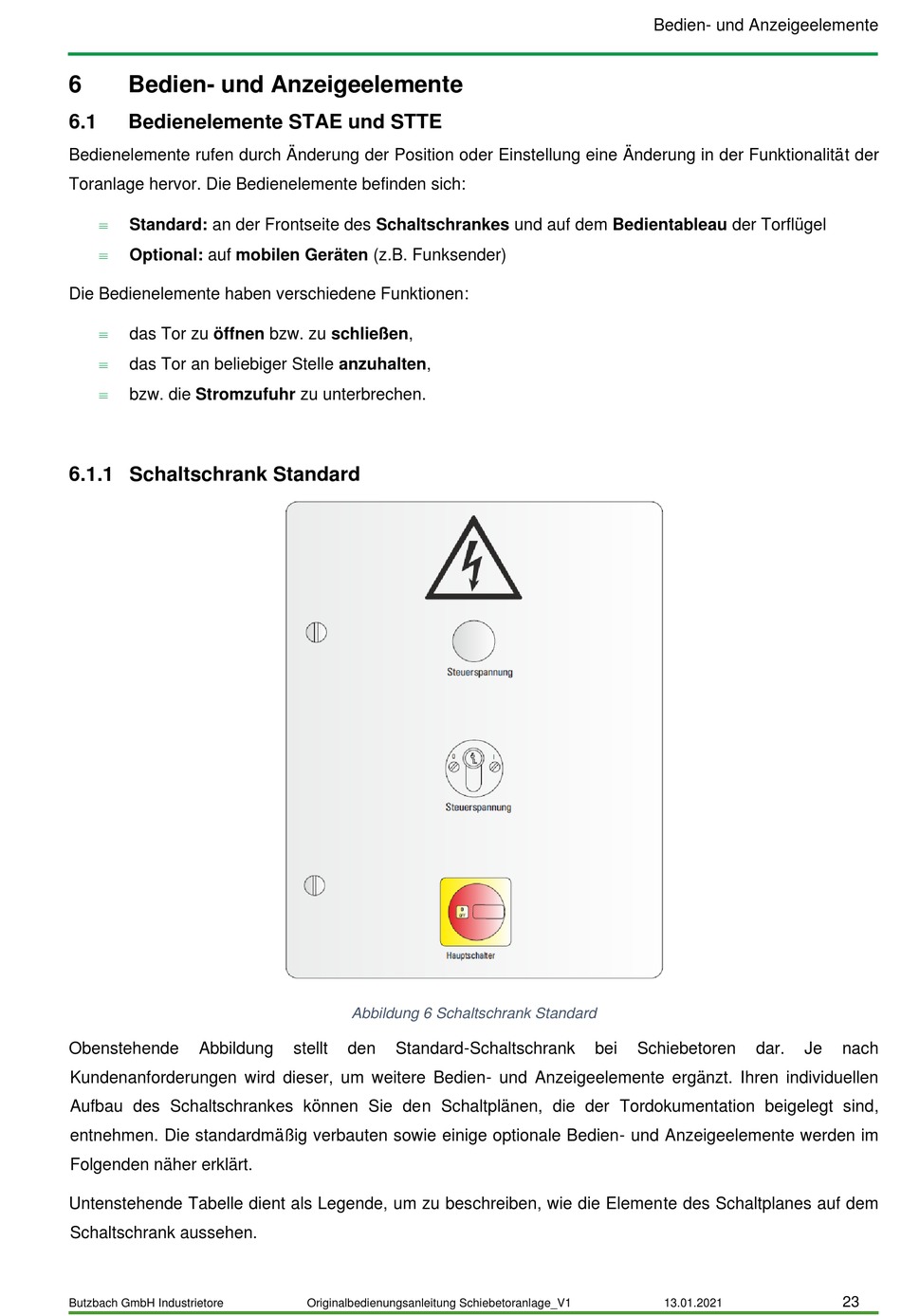

Abbildung 6 Schaltschrank Standard
stellt den Standard-Schaltschrank
Originalbedienungsanleitung Schiebetoranlage_V1
Bedien- und Anzeigeelemente
bei Schiebetoren dar.
13.01.2021
Je nach
23
