Gefahr! Lebensgefahr durch Stromschlag wegen anliegender
Restspannung!
Nach dem Trennen von der Versorgungsspannung liegt am Ausgang des Frequenzumrichters in der
Steuerung noch bis zu fünf Minuten Restspannung an! Lebensgefahr durch Stromschlag! Am
Frequenzumrichter erfolgt ausgangsseitig keine Potenzialtrennung, d.h. gegen PE oder Masse liegt
Netzspannung an! Lebensgefahr durch Stromschlag!

Trennen Sie bei allen Installationsarbeiten die Anlage sicher vom Netz.

Arbeiten an der elektrischen Einrichtung sind nur von einer qualifizierten Elektrofachkraft
durchzuführen.
7.3 Notbetätigung
In Notsituationen (z.B. bei Stromausfall) kann jeder Torflügel-Antrieb auf manuellen Betrieb umgestellt
werden (sofern vorhanden Verriegelung lösen):

Die Bremse an jedem Motor des betreffenden Torflügels wird geöffnet.

Je nach Ausführung kann das Tor nun entweder manuell verschoben oder abgeschleppt werden.
Betriebsart
Automatik Bremse am Motor geschlossen: Torbewegung kann standardgemäß mittels Signalgeber ausgelöst
werden.
Manuell Bremse am Motor ist geöffnet und die Verriegelung im gegebenen Falle angehoben: Tor kann
manuell bewegt werden.
Bei Notbetätigung der Toranlage sind unbedingt die im Kapitel 3.4 Gefahren während der manuellen
Bewegung aufgeführten Sicherheits- und Warnhinweise zu beachten.

7.3.1 Umschalten auf Handbetrieb

Butzbach GmbH Industrietore

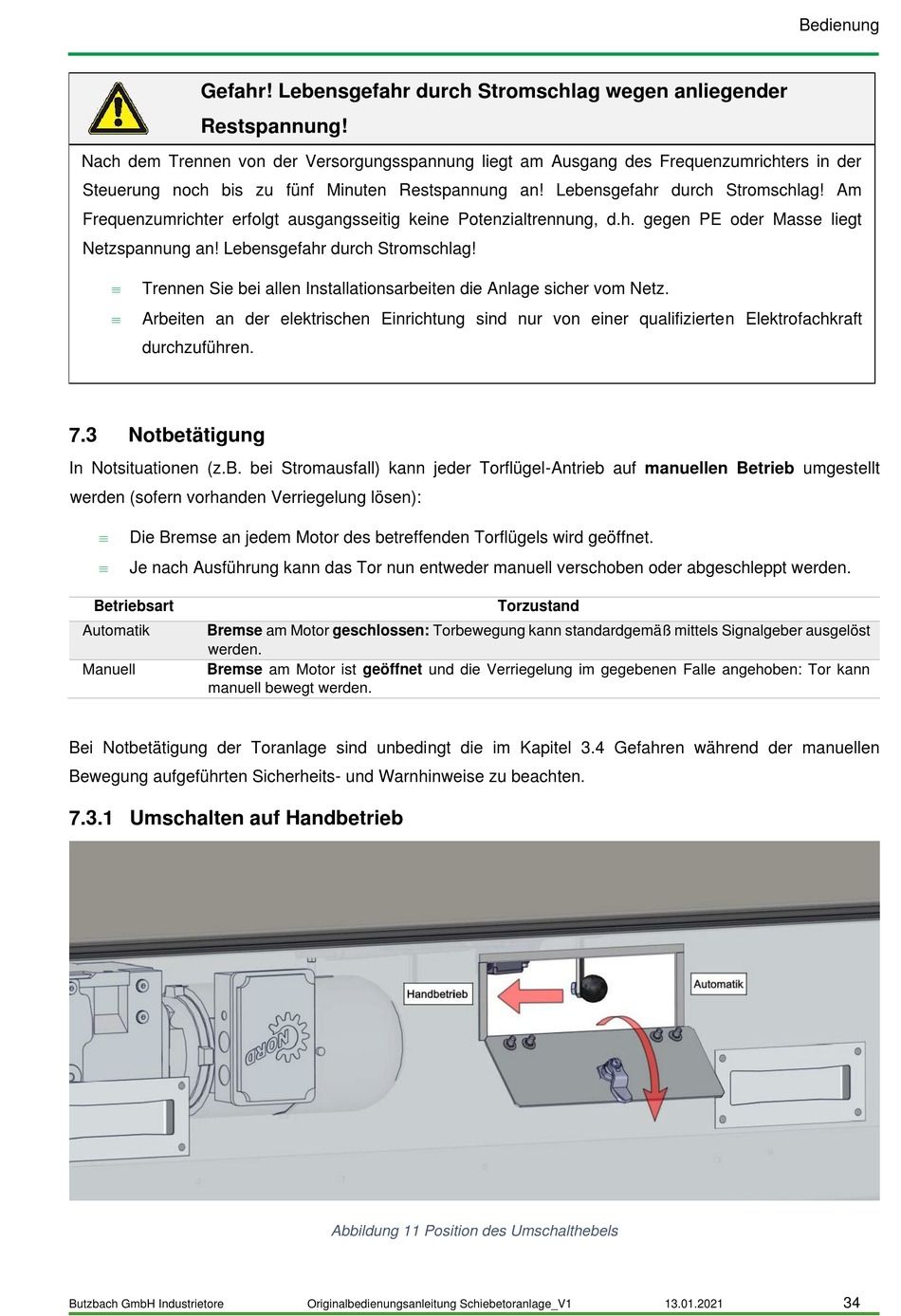

Abbildung 11 Position des Umschalthebels
Originalbedienungsanleitung Schiebetoranlage_V1
Torzustand
13.01.2021
Bedienung
34
