5.4.8 Schließkantensicherung
Thema
Klassifizierung
Design
Platzierung
Bedienung
Funktion
Resultat
5.4.9 Antriebsmechanik
Bei elektrisch betriebenen Schiebetoranlagen befindet sich im Torsockel des Antriebsflügels eine
Antriebseinheit mit Motor und Antriebskette. Die Antriebseinheit wird über einen Frequenzumrichter
angesteuert. Die jeweils integrierte Motorbremse hält den jeweiligen Motor im Stillstand.
Fahrgeschwindigkeit der Torflügel: 0,25 m/s.
Butzbach GmbH Industrietore

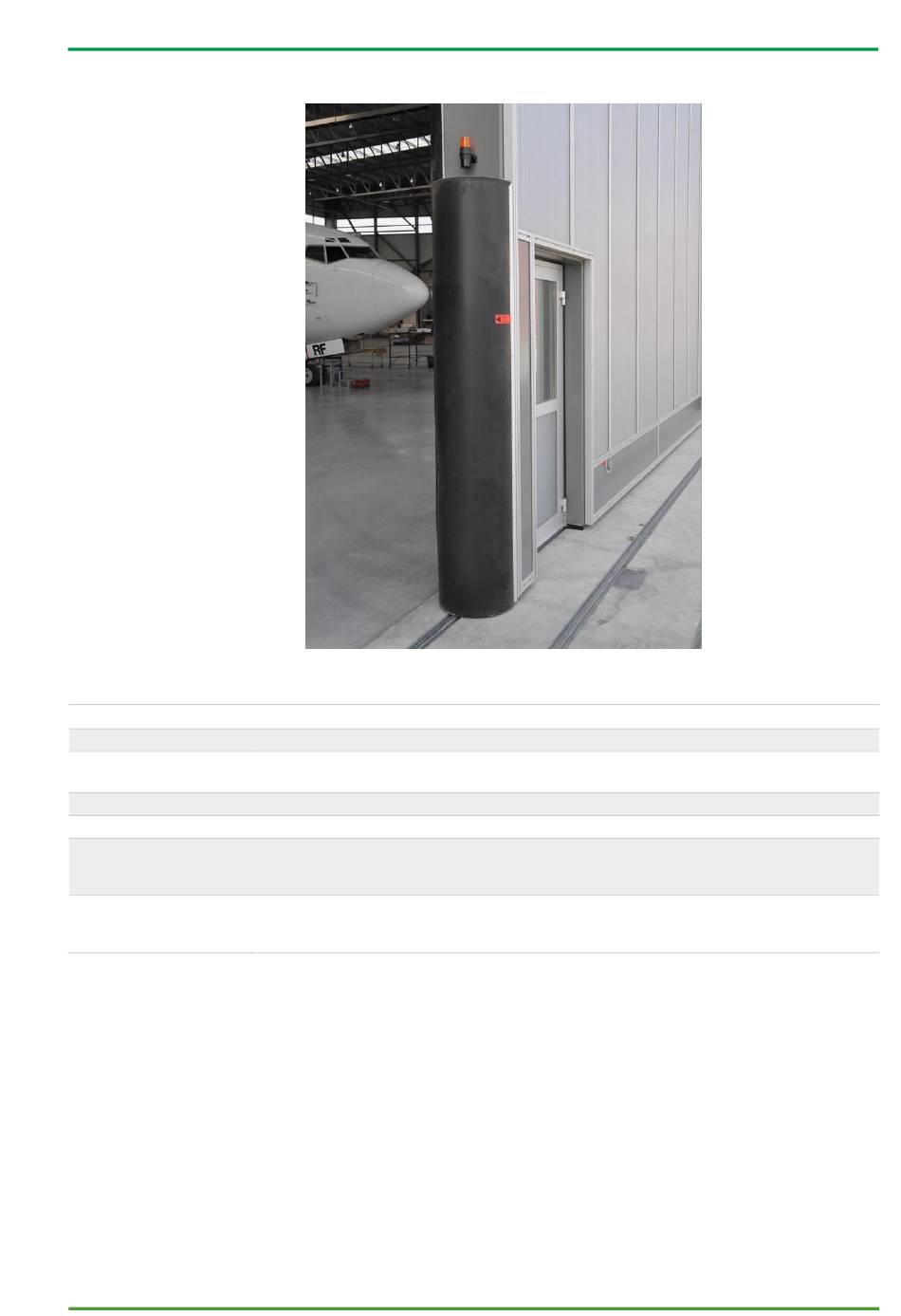

Abbildung 5 Schließkantensicherung
Standard bzw. zweite Schließkantensicherung optional
im Halbbogen geformter EPDM-Gummi, der seitlich an den Enden in Aluminiumprofile
eingefasst ist
an Stirnseite der vertikalen Rahmenprofile angeschraubt
wird ausgelöst bei Krafteinwirkung auf den EPDM-Halbbogen
Bei Krafteinwirkung auf die Schließkantensicherung sprechen die Endschalter an und
lösen die Notschaltung der Torsteuerung aus, dadurch ist eine Absicherung der Quetsch-
und Scherstellen im Gefahrenbereich gegeben.
Beim Auffahren eines Torflügels auf ein Hindernis schaltet die Anlage innerhalb des
vorgeschriebenen Nachlaufweges ab. Das Reversieren dauert ca. drei Sekunden, um das
Hindernis freizufahren.
