BUTZBACH STAE Bedienungsanleitung Seite 30

Darstellung
Schaltplan
Bedienelemente
Hauptschalter
Schlüsselschalter
Steuerspannung
Drehschalter
Schienenheizung*
Schlüsselschalter
Überbrückung
Windwächter*
*optional
Anzeigeelemente
Leuchtmelder
"
„Steuerspannung ein
Leuchtmelder
„BMA aktiviert"*
Leuchtmelder
„Freigabe Toranlage"*
Leuchtmelder
„Sammelstörmeldung"*
Leuchtmelder
„Schienenheizung ein"*
Leuchtmelder
„SKS betätigt"*
Leuchtmelder
„Tor geschlossen"*
Leuchtmelder
„Türe Torflügel X"*
Leuchtmelder
„Windgeschwindigkeit >
70 km/h"*
*optional
Hinweis!
Die weiteren optionalen Bedien- und Anzeigeelemente Ihres individuellen Schaltschrankes können Sie
dem Schaltplan entnehmen!
Information für autorisierte Elektrofachkräfte! Weitere Informationen zur Bedienung der Toranlage
finden Sie im Schaltplan.
Butzbach GmbH Industrietore
Design Schaltschrank
Als Trenneinrichtung und NOT-AUS-Befehlseinrichtung.
Steuerspannung der Toranlage einschalten (I) bzw. ausschalten (0)
Drehschalter mit Funktionen Hand, 0 und Automatik
Zur Überbrückung des Windwächters in NOT-Situationen
0 = keine Überbrückung; 1 = Überbrückung Windwächter
Hinweis! Bedienung ausschließlich durch autorisiertes Wartungspersonal!
Weißer Melder, der leuchtet, wenn die Steuerspannung eingeschaltet ist.
Melder, der leuchtet, wenn die Brandmeldeanlage aktiviert ist.
Melder, der leuchtet, wenn das Verfahren der Toranlage freigegeben ist.
Melder, der leuchtet, wenn eine Störung an der Toranlage anliegt.
Melder, der leuchtet, wenn die Schienenheizung eingeschaltet ist.
Melder, der leuchtet, wenn die Schließkantensicherung betätigt wurde.
Melder, der leuchtet, wenn das Tor geschlossen ist.
Melder, der leuchtet, wenn die Gehtüre des jeweiligen Torflügels geöffnet ist.
Melder, der leuchtet, wenn die Windgeschwindigkeit die Geschwindigkeit von 70 km/h
übersteigt.
Originalbedienungsanleitung Schiebetoranlage_V1

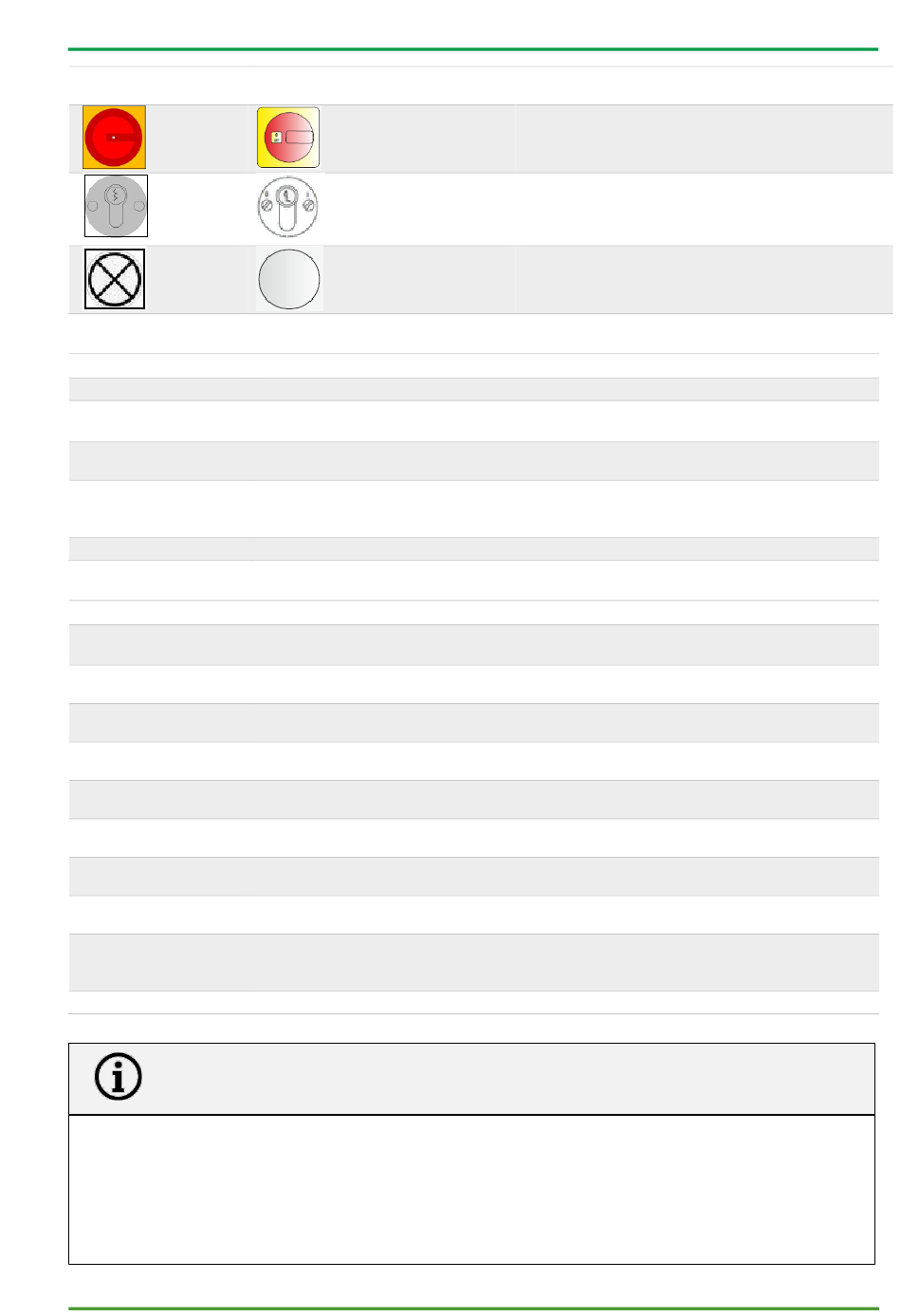

Bedien- und Anzeigeelemente
Beschreibung
Einsatz als Trenneinrichtung
Befehlseinrichtung.
Schüsselschalter bzw.
Funktionen 0 und I
Leuchtmelder, der je nach Funktion in verschiedenen
Farben (weiß, rot, gelb) leuchtet
Beschreibung
Beschreibung
13.01.2021
und NOT-AUS-
Drehschalter mit den
24
