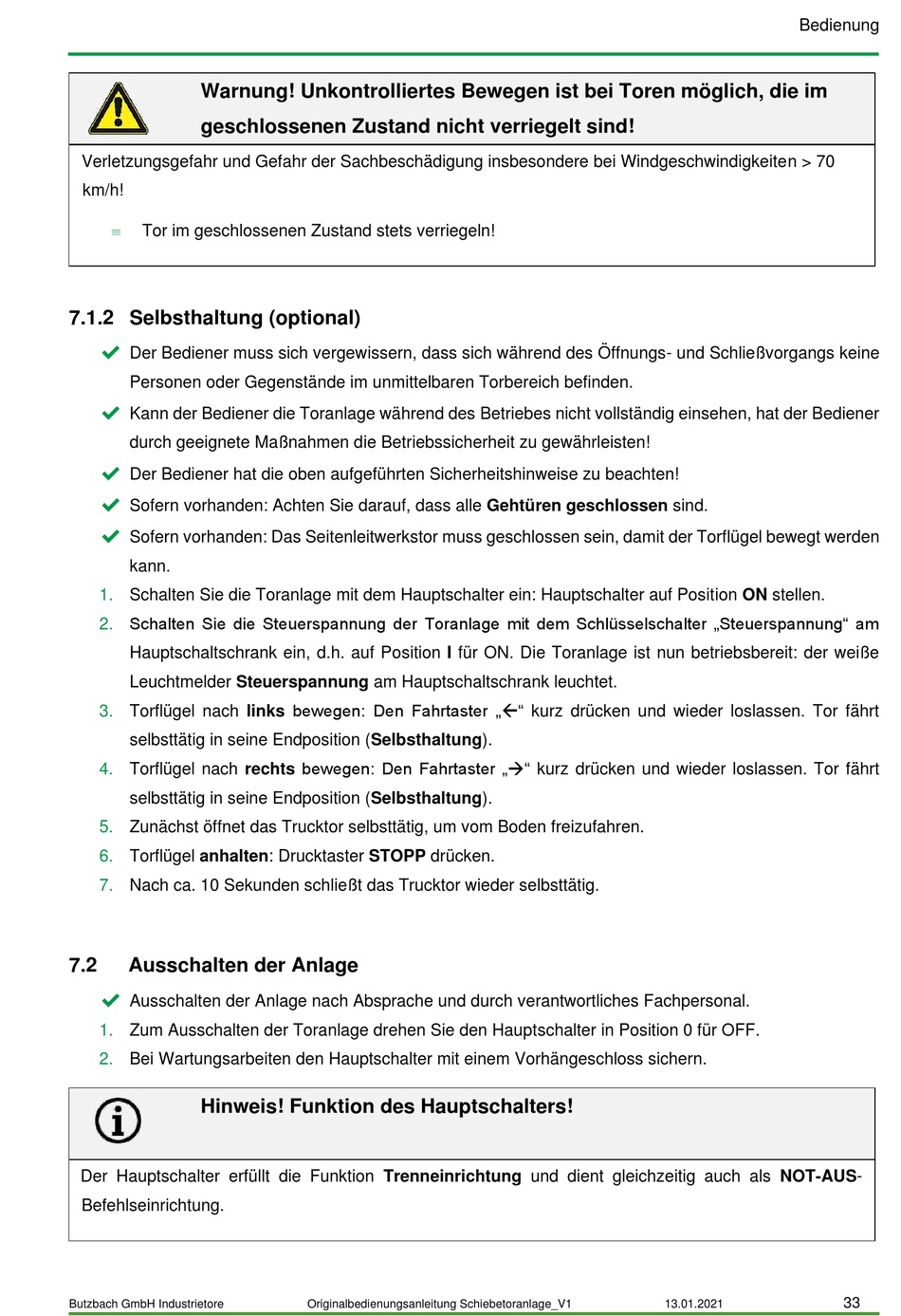

Selbsthaltung (Optional); Ausschalten Der Anlage - Butzbach Stae Bedienungsanleitung

Warnung! Unkontrolliertes Bewegen ist bei Toren möglich, die im
geschlossenen Zustand nicht verriegelt sind!
Verletzungsgefahr und Gefahr der Sachbeschädigung insbesondere bei Windgeschwindigkeiten > 70
km/h!

Tor im geschlossenen Zustand stets verriegeln!

7.1.2 Selbsthaltung (optional)

✔ Der Bediener muss sich vergewissern, dass sich während des Öffnungs- und Schließvorgangs keine
Personen oder Gegenstände im unmittelbaren Torbereich befinden.
✔
Kann der Bediener die Toranlage während des Betriebes nicht vollständig einsehen, hat der Bediener
durch geeignete Maßnahmen die Betriebssicherheit zu gewährleisten!
✔ Der Bediener hat die oben aufgeführten Sicherheitshinweise zu beachten!
✔
Sofern vorhanden: Achten Sie darauf, dass alle Gehtüren geschlossen sind.
✔ Sofern vorhanden: Das Seitenleitwerkstor muss geschlossen sein, damit der Torflügel bewegt werden
kann.
1. Schalten Sie die Toranlage mit dem Hauptschalter ein: Hauptschalter auf Position ON stellen.
Schalten Sie die Steuerspannung der Toranlage mit dem Schlüsselschalter „Steuerspannung" am
2.
Hauptschaltschrank ein, d.h. auf Position I für ON. Die Toranlage ist nun betriebsbereit: der weiße
Leuchtmelder Steuerspannung am Hauptschaltschrank leuchtet.
Torflügel nach links bewegen: Den Fahrtaster „" kurz drücken und wieder loslassen. Tor fährt
3.
selbsttätig in seine Endposition (Selbsthaltung).
Torflügel nach rechts bewegen: Den Fahrtaster „→" kurz drücken und wieder loslassen. Tor fährt
4.
selbsttätig in seine Endposition (Selbsthaltung).
5. Zunächst öffnet das Trucktor selbsttätig, um vom Boden freizufahren.
6. Torflügel anhalten: Drucktaster STOPP drücken.
7. Nach ca. 10 Sekunden schließt das Trucktor wieder selbsttätig.
7.2

Ausschalten der Anlage

✔ Ausschalten der Anlage nach Absprache und durch verantwortliches Fachpersonal.
1. Zum Ausschalten der Toranlage drehen Sie den Hauptschalter in Position 0 für OFF.
2. Bei Wartungsarbeiten den Hauptschalter mit einem Vorhängeschloss sichern.
Hinweis! Funktion des Hauptschalters!
Der Hauptschalter erfüllt die Funktion Trenneinrichtung und dient gleichzeitig auch als NOT-AUS-
Befehlseinrichtung.
Butzbach GmbH Industrietore Originalbedienungsanleitung Schiebetoranlage_V1
Bedienung
13.01.2021
33
