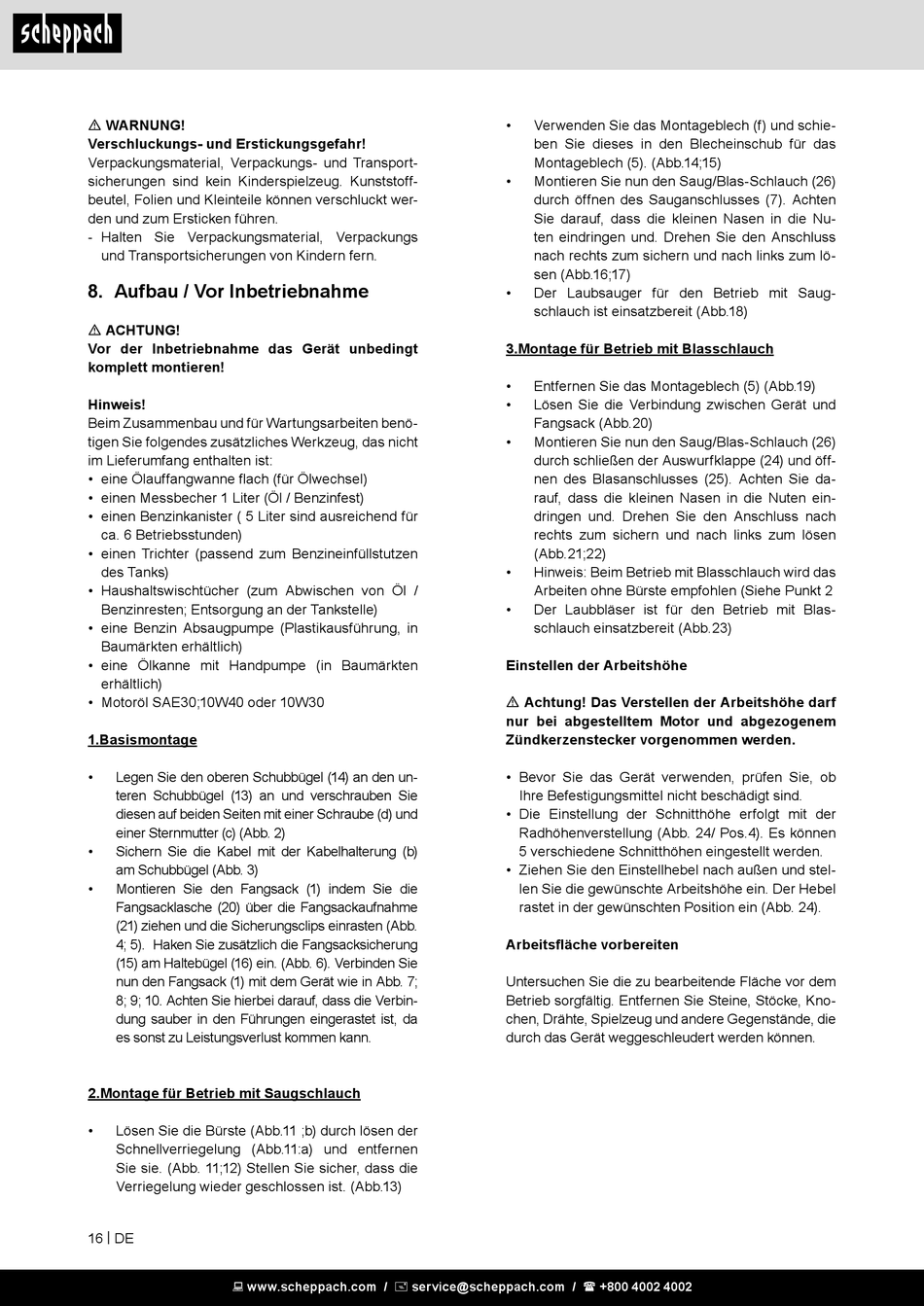

m WARNUNG!
Verschluckungs- und Erstickungsgefahr!
Verpackungsmaterial, Verpackungs- und Transport-
sicherungen sind kein Kinderspielzeug. Kunststoff-
beutel, Folien und Kleinteile können verschluckt wer-
den und zum Ersticken führen.
- Halten Sie Verpackungsmaterial, Verpackungs
und Transportsicherungen von Kindern fern.
8. Aufbau / Vor Inbetriebnahme
m ACHTUNG!
Vor der Inbetriebnahme das Gerät unbedingt
komplett montieren!
Hinweis!
Beim Zusammenbau und für Wartungsarbeiten benö-
tigen Sie folgendes zusätzliches Werkzeug, das nicht
im Lieferumfang enthalten ist:
• eine Ölauffangwanne flach (für Ölwechsel)
• einen Messbecher 1 Liter (Öl / Benzinfest)
• einen Benzinkanister ( 5 Liter sind ausreichend für
ca. 6 Betriebsstunden)
• einen Trichter (passend zum Benzineinfüllstutzen
des Tanks)
• Haushaltswischtücher (zum Abwischen von Öl /
Benzinresten; Entsorgung an der Tankstelle)
• eine Benzin Absaugpumpe (Plastikausführung, in
Baumärkten erhältlich)
• eine Ölkanne mit Handpumpe (in Baumärkten
erhältlich)
• Motoröl SAE30;10W40 oder 10W30
1.Basismontage
•
Legen Sie den oberen Schubbügel (14) an den un-
teren Schubbügel (13) an und verschrauben Sie
diesen auf beiden Seiten mit einer Schraube (d) und
einer Sternmutter (c) (Abb. 2)
•
Sichern Sie die Kabel mit der Kabelhalterung (b)
am Schubbügel (Abb. 3)
•
Montieren Sie den Fangsack (1) indem Sie die
Fangsacklasche (20) über die Fangsackaufnahme
(21) ziehen und die Sicherungsclips einrasten (Abb.
4; 5). Haken Sie zusätzlich die Fangsacksicherung
(15) am Haltebügel (16) ein. (Abb. 6). Verbinden Sie
nun den Fangsack (1) mit dem Gerät wie in Abb. 7;
8; 9; 10. Achten Sie hierbei darauf, dass die Verbin-
dung sauber in den Führungen eingerastet ist, da
es sonst zu Leistungsverlust kommen kann.
2.Montage für Betrieb mit Saugschlauch
•
Lösen Sie die Bürste (Abb.11 ;b) durch lösen der
Schnellverriegelung (Abb.11:a) und entfernen
Sie sie. (Abb. 11;12) Stellen Sie sicher, dass die
Verriegelung wieder geschlossen ist. (Abb.13)
16 | DE
www.scheppach.com / service@scheppach.com / +800 4002 4002
•
Verwenden Sie das Montageblech (f) und schie-
ben Sie dieses in den Blecheinschub für das
Montageblech (5). (Abb.14;15)
•
Montieren Sie nun den Saug/Blas-Schlauch (26)
durch öffnen des Sauganschlusses (7). Achten
Sie darauf, dass die kleinen Nasen in die Nu-
ten eindringen und. Drehen Sie den Anschluss
nach rechts zum sichern und nach links zum lö-
sen (Abb.16;17)
•
Der Laubsauger für den Betrieb mit Saug-
schlauch ist einsatzbereit (Abb.18)
3.Montage für Betrieb mit Blasschlauch
•
Entfernen Sie das Montageblech (5) (Abb.19)
•
Lösen Sie die Verbindung zwischen Gerät und
Fangsack (Abb.20)
•
Montieren Sie nun den Saug/Blas-Schlauch (26)
durch schließen der Auswurfklappe (24) und öff-
nen des Blasanschlusses (25). Achten Sie da-
rauf, dass die kleinen Nasen in die Nuten ein-
dringen und. Drehen Sie den Anschluss nach
rechts zum sichern und nach links zum lösen
(Abb.21;22)
•
Hinweis: Beim Betrieb mit Blasschlauch wird das
Arbeiten ohne Bürste empfohlen (Siehe Punkt 2
•
Der Laubbläser ist für den Betrieb mit Blas-
schlauch einsatzbereit (Abb.23)
Einstellen der Arbeitshöhe
m Achtung! Das Verstellen der Arbeitshöhe darf
nur bei abgestelltem Motor und abgezogenem
Zündkerzenstecker vorgenommen werden.
• Bevor Sie das Gerät verwenden, prüfen Sie, ob
Ihre Befestigungsmittel nicht beschädigt sind.
• Die Einstellung der Schnitthöhe erfolgt mit der
Radhöhenverstellung (Abb. 24/ Pos.4). Es können
5 verschiedene Schnitthöhen eingestellt werden.
• Ziehen Sie den Einstellhebel nach außen und stel-
len Sie die gewünschte Arbeitshöhe ein. Der Hebel
rastet in der gewünschten Position ein (Abb. 24).
Arbeitsfläche vorbereiten
Untersuchen Sie die zu bearbeitende Fläche vor dem
Betrieb sorgfältig. Entfernen Sie Steine, Stöcke, Kno-
chen, Drähte, Spielzeug und andere Gegenstände, die
durch das Gerät weggeschleudert werden können.
