Eine passende externe Spannungsversorgung für den Betrieb eines Türöffners steht
zur Verfügung.
Sofern gewünscht: Account und Anmeldedaten auf der IP Telefonanlage
5.2.
Übersicht

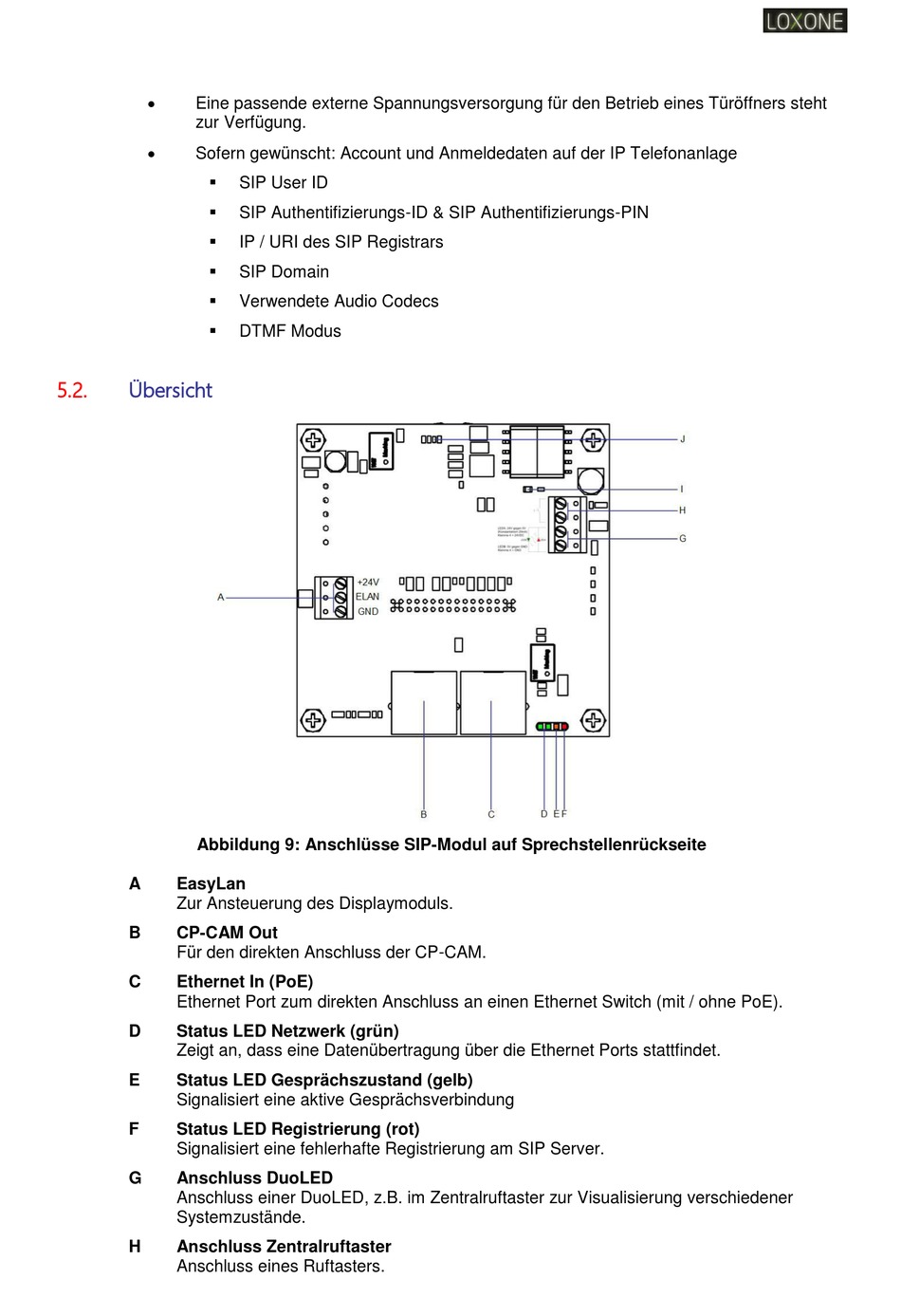

Abbildung 9: Anschlüsse SIP-Modul auf Sprechstellenrückseite
A
EasyLan
Zur Ansteuerung des Displaymoduls.
B
CP-CAM Out
Für den direkten Anschluss der CP-CAM.
C
Ethernet In (PoE)
Ethernet Port zum direkten Anschluss an einen Ethernet Switch (mit / ohne PoE).
D
Status LED Netzwerk (grün)
Zeigt an, dass eine Datenübertragung über die Ethernet Ports stattfindet.
E
Status LED Gesprächszustand (gelb)
Signalisiert eine aktive Gesprächsverbindung
F
Status LED Registrierung (rot)
Signalisiert eine fehlerhafte Registrierung am SIP Server.
G
Anschluss DuoLED
Anschluss einer DuoLED, z.B. im Zentralruftaster zur Visualisierung verschiedener
Systemzustände.
H
Anschluss Zentralruftaster
Anschluss eines Ruftasters.
SIP User ID
SIP Authentifizierungs-ID & SIP Authentifizierungs-PIN
IP / URI des SIP Registrars
SIP Domain
Verwendete Audio Codecs
DTMF Modus
