4.2. Übersicht
A Schutzleiteranschluss
B Externe
Spannungsversorgung
Spannungsversorgung
des SIP-Türmoduls
über ein externes
Netzteil in einem
Spannungsbereich von
19 - 36 V DC.
C Schaltrelais 1
Schaltet wahlweise
über DTMF-
Nachwahl, im Ruf-
/Gesprächszustand
oder per UDP-
Fernsteuerung. Zum
Anschluss z. B. eines
Türöffners.
D Schaltrelais 2 (nur MAXI / PLUS)
Schaltet wahlweise über DTMF-Nachwahl, im Ruf-/Gesprächszustand oder per UDP-
Fernsteuerung. Zum Anschluss z. B. einer Beleuchtung oder eines externen Türgongs.
E EasyLAN (nur MAXI / PLUS)
Zur Ansteuerung des ASB_2OutRelais, des Radarbewegungsmelders
oder des LED-Moduls.
F CP-CAM Out (nur MAXI / PLUS)
Für den direkten Anschluss der CP-CAM.
G Ethernet In (PoE)
Ethernet Port zum direkten Anschluss an einen Ethernet Switch (mit/ohne PoE).
H Erweiterungsschnittstelle (nur MAXI / PLUS)
Zum Anschluss des.SIP-Displaymodul32, Direktwahlmodul-16T und
Diodenmatrixmodul.
I Anschluss Ruftasten
Anschluss von bis zu 4 Ruftastern, z. B. Tastenmodul-1T bis 4T.
J Anschluss DuoLED
Anschluss einer DuoLED, z. B. im Zentralruftaster zur Visualisierung verschiedener
Systemzustände.
K Anschluss Zentralruftaster
Anschluss eines Ruftasters, z. B. Zentralruf-/Notrufmodul.
L Status LED-Boardspannung ok
Signalisiert, dass die Versorgungsspannungen vorhanden sind.
M Status LED-Power over Ethernet
Signalisiert die Spannungsversorgung über Power over Ethernet.
Hardware Versionen:
/ MAXI: V1.6
SIP-TÜRMODUL

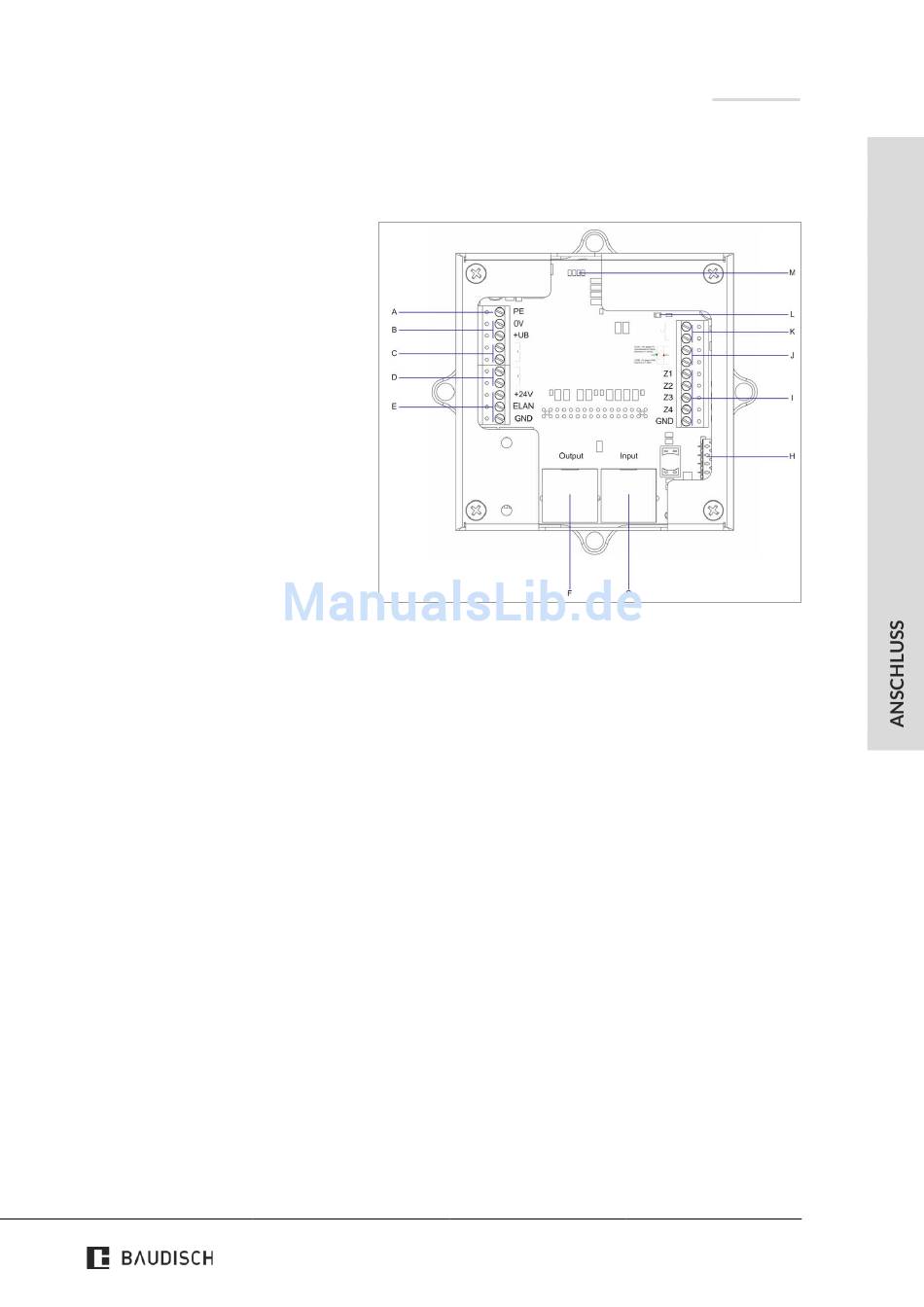

Abbildung 10: Anschlüsse SIP-Türmodul
Software Versionen:
ECO / MAXI: 056000 V8.2 (V3.9 / V 5.2)
PLUS: 056000 V8.2 (V3.0 / V 5.2)
MAXI | ECO | PLUS
24 / 99
