Montage Sprechstelle
Sie benötigen:
4 x Sechsrund (TORX) M5 x 16 Senkkopfschraube mit Sicherungsstift
1 x Schraubendreher TX25 Sechsrund (TORX) für Innen-TORX-Schrauben mit Sicherungsstift
1 x Sprechstelle

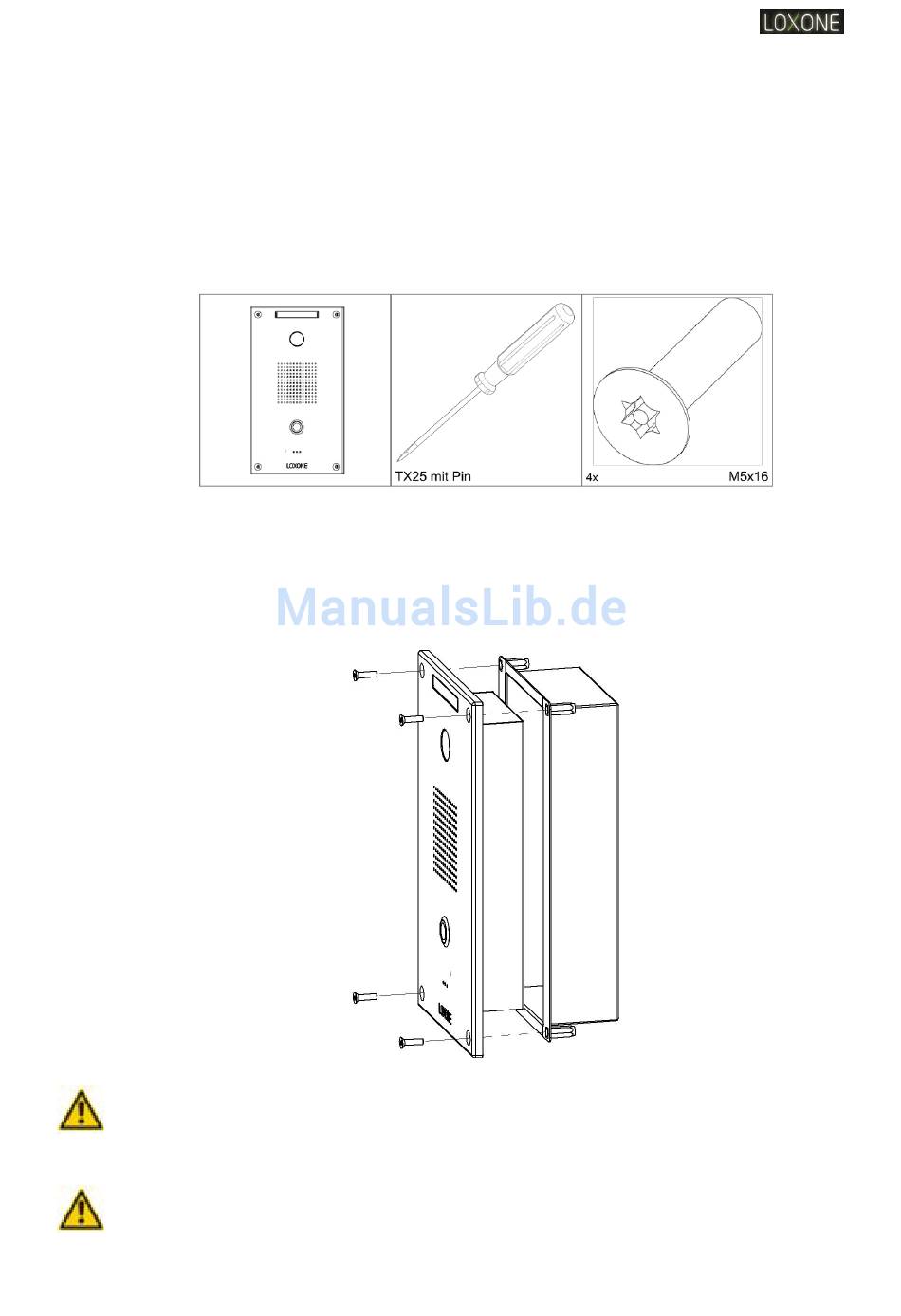

Abbildung 6: Übersicht Montage
Setzen Sie die Sprechstelle in den Unterputzkasten ein und verbinden Sie das PoE-Kabel.
Setzen Sie anschließend die Senkkopfschrauben mit Torx-Aufnahme und Sicherungsstift im
Uhrzeigersinn in die vorgesehenen Senkbohrungen der Frontplatte ein und ziehen Sie diese
vorsichtig fest. Es empfiehlt sich für eine möglichst spannungsfreie Montage die jeweils
gegenüberliegenden Schraubenpaare schrittweise anzuziehen.
Abbildung 7: Montage Sprechstelle
Achtung: Ziehen Sie die Senkkopfschrauben mit Torx-Aufnahme und Sicherungsstift nur leicht
mit dem passenden Schraubenzieher an. Bei zu festem Anziehen kann die Frontplatte
beschädigt werden.
Achtung: Achten Sie auf eine plane Montage der Frontplatte auf dem Unterputzkasten. Bei
nichtbeachten können Flüssigkeiten eindringen oder die Gewinde des Unterputzkastens und
der Montageschrauben beschädigt werden.
