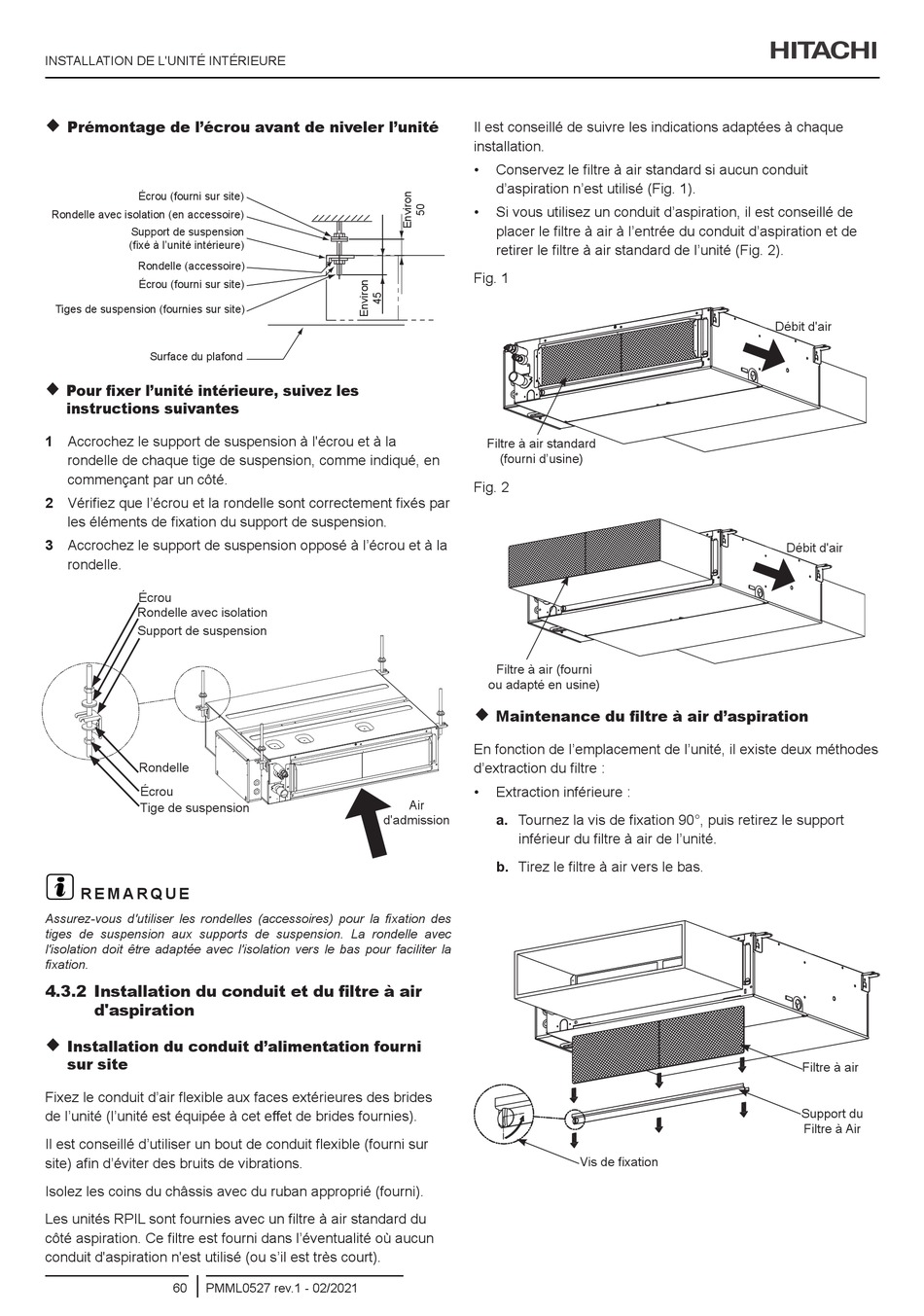

INSTALLATION DE L'UNITÉ INTÉRIEURE

Prémontage de l'écrou avant de niveler l'unité
Écrou (fourni sur site)
Rondelle avec isolation (en accessoire)
Support de suspension
(fixé à l'unité intérieure)
Rondelle (accessoire)
Écrou (fourni sur site)
Tiges de suspension (fournies sur site)
Surface du plafond

Pour fixer l'unité intérieure, suivez les
instructions suivantes
1 Accrochez le support de suspension à l'écrou et à la
rondelle de chaque tige de suspension, comme indiqué, en
commençant par un côté.
2 Vérifiez que l'écrou et la rondelle sont correctement fixés par
les éléments de fixation du support de suspension.
3 Accrochez le support de suspension opposé à l'écrou et à la
rondelle.
Écrou
Rondelle avec isolation
Support de suspension
Rondelle
Écrou
Tige de suspension
?
R E M A R Q U E
Assurez-vous d'utiliser les rondelles (accessoires) pour la fixation des
tiges de suspension aux supports de suspension. La rondelle avec
l'isolation doit être adaptée avec l'isolation vers le bas pour faciliter la
fixation.
4.3.2 Installation du conduit et du filtre à air
d'aspiration

Installation du conduit d'alimentation fourni
sur site
Fixez le conduit d'air flexible aux faces extérieures des brides
de l'unité (l'unité est équipée à cet effet de brides fournies).
Il est conseillé d'utiliser un bout de conduit flexible (fourni sur
site) afin d'éviter des bruits de vibrations.
Isolez les coins du châssis avec du ruban approprié (fourni).
Les unités RPIL sont fournies avec un filtre à air standard du
côté aspiration. Ce filtre est fourni dans l'éventualité où aucun
conduit d'aspiration n'est utilisé (ou s'il est très court).
60 PMML0527 rev.1 - 02/2021
Il est conseillé de suivre les indications adaptées à chaque
installation.
• Conservez le filtre à air standard si aucun conduit
d'aspiration n'est utilisé (Fig. 1).
• Si vous utilisez un conduit d'aspiration, il est conseillé de
placer le filtre à air à l'entrée du conduit d'aspiration et de
retirer le filtre à air standard de l'unité (Fig. 2).
Fig. 1
Filtre à air standard
(fourni d'usine)
Fig. 2
Filtre à air (fourni
ou adapté en usine)

Maintenance du filtre à air d'aspiration
En fonction de l'emplacement de l'unité, il existe deux méthodes
d'extraction du filtre :
• Extraction inférieure :
Air
a. Tournez la vis de fixation 90°, puis retirez le support
d'admission
inférieur du filtre à air de l'unité.
b. Tirez le filtre à air vers le bas.
Vis de fixation
Débit d'air
Débit d'air
Filtre à air
Support du
Filtre à Air
