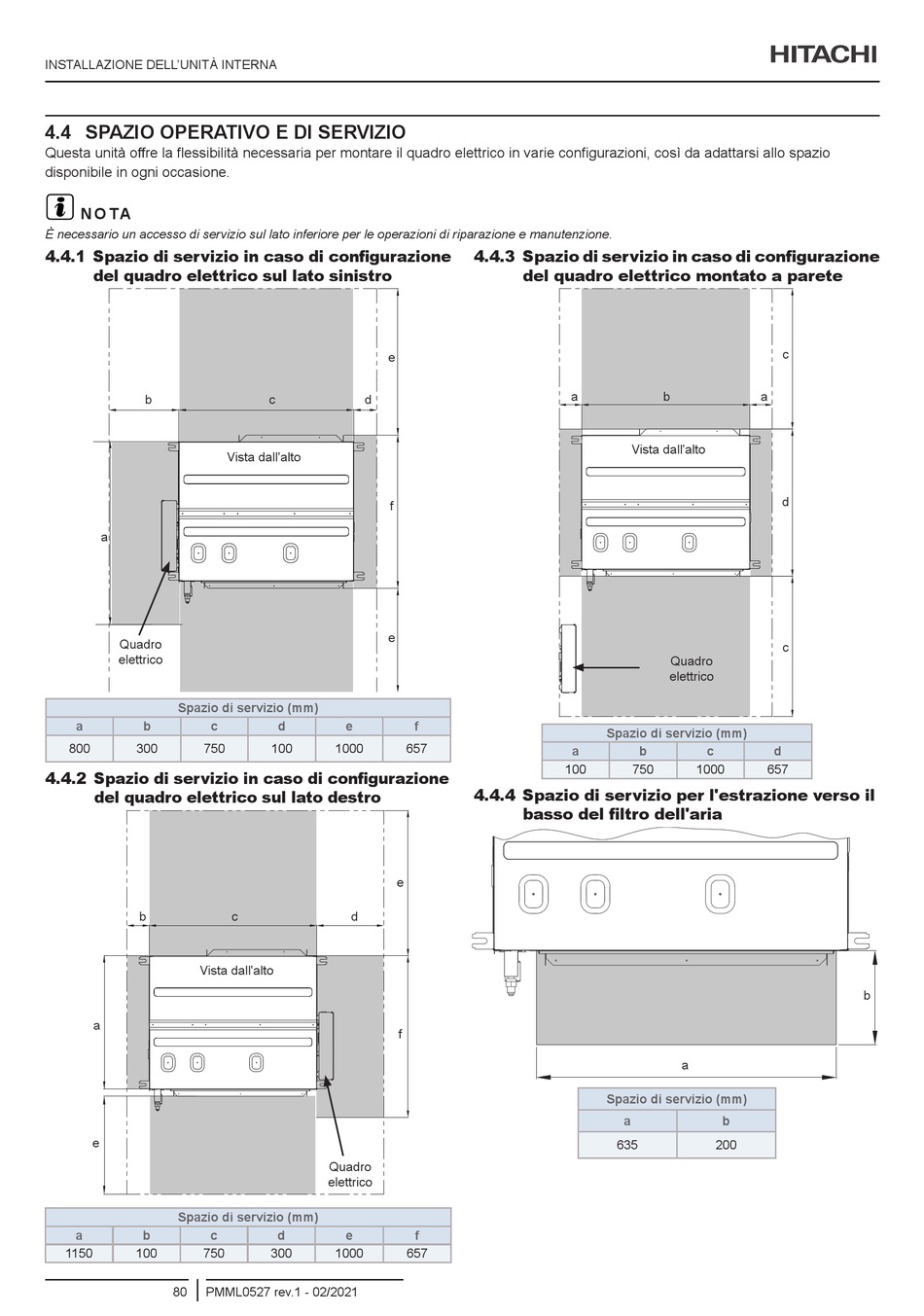

INSTALLAZIONE DELL'UNITÀ INTERNA
4.4 SPAZIO OPERATIVO E DI SERVIZIO
Questa unità offre la flessibilità necessaria per montare il quadro elettrico in varie configurazioni, così da adattarsi allo spazio
disponibile in ogni occasione.
?
N O TA
È necessario un accesso di servizio sul lato inferiore per le operazioni di riparazione e manutenzione.
4.4.1 Spazio di servizio in caso di configurazione
del quadro elettrico sul lato sinistro
b
a
Quadro
elettrico
Spazio di servizio (mm)
a b c
800 300 750
4.4.2 Spazio di servizio in caso di configurazione
del quadro elettrico sul lato destro
b
Vista dall'alto
a
e
Spazio di servizio (mm)
a b c
1150 100 750
80 PMML0527 rev.1 - 02/2021
e
c d
Vista dall'alto
f
e
d e
100 1000
e
c d
f
Quadro
elettrico
d e
300 1000
4.4.3 Spazio di servizio in caso di configurazione
del quadro elettrico montato a parete
a
f
657
a
100
4.4.4 Spazio di servizio per l'estrazione verso il
basso del filtro dell'aria
f
657
b a
Vista dall'alto
Quadro
elettrico
Spazio di servizio (mm)
b c d
750 1000 657
a
Spazio di servizio (mm)
a b
635 200
c
d
c
b
