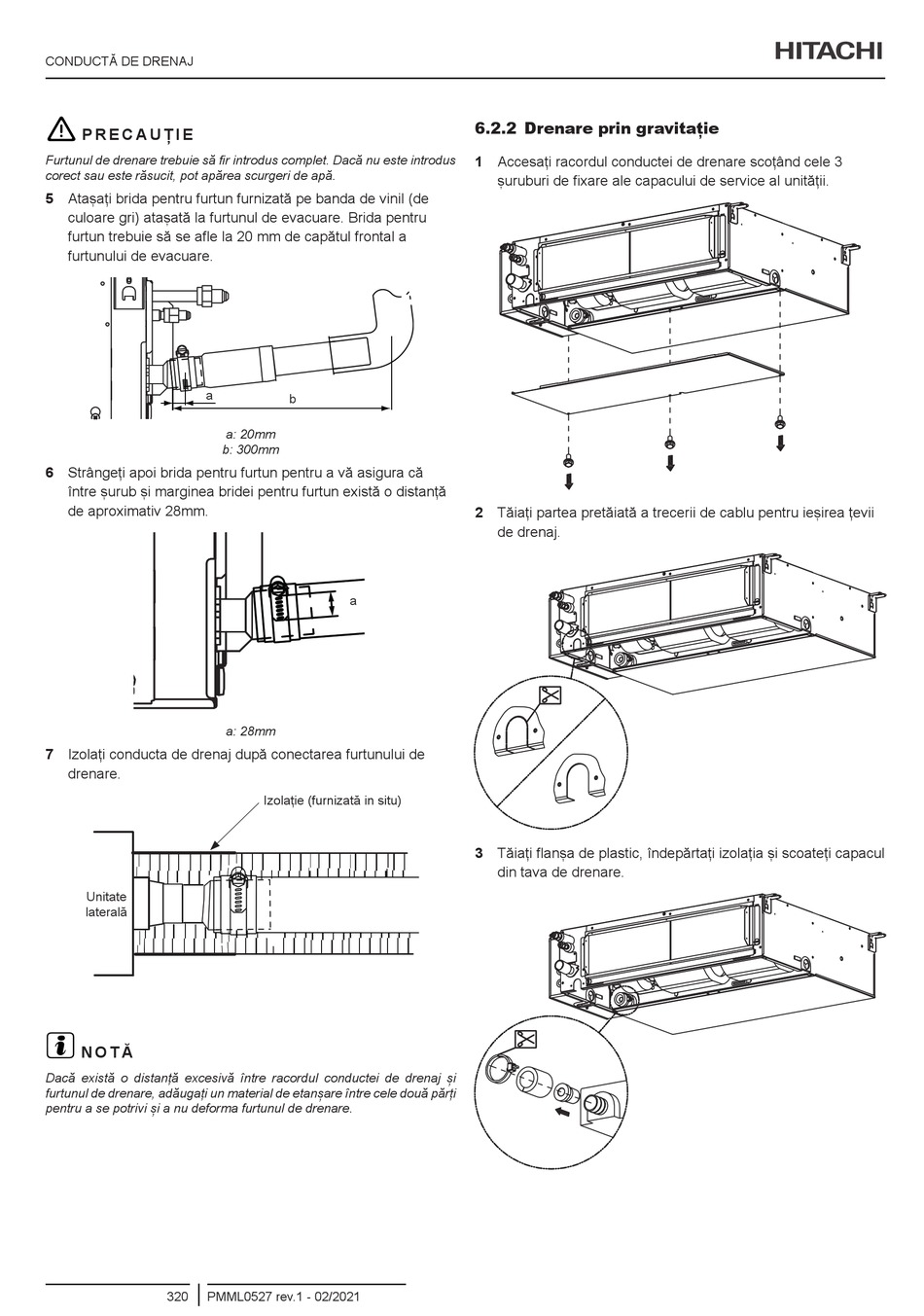

CONDUCTĂ DE DRENAJ
!
P R E C A U Ț I E
Furtunul de drenare trebuie să fir introdus complet. Dacă nu este introdus
corect sau este răsucit, pot apărea scurgeri de apă.
5 Atașați brida pentru furtun furnizată pe banda de vinil (de
culoare gri) atașată la furtunul de evacuare. Brida pentru
furtun trebuie să se afle la 20 mm de capătul frontal a
furtunului de evacuare.
a
6 Strângeți apoi brida pentru furtun pentru a vă asigura că
între șurub și marginea bridei pentru furtun există o distanță
de aproximativ 28mm.
7 Izolați conducta de drenaj după conectarea furtunului de
drenare.
Unitate
laterală
?
N O T Ă
Dacă există o distanță excesivă între racordul conductei de drenaj și
furtunul de drenare, adăugați un material de etanșare între cele două părți
pentru a se potrivi și a nu deforma furtunul de drenare.
320 PMML0527 rev.1 - 02/2021
b
a: 20mm
b: 300mm
a
a: 28mm
Izolație (furnizată in situ)
6.2.2 Drenare prin gravitație
1 Accesați racordul conductei de drenare scoțând cele 3
șuruburi de fixare ale capacului de service al unității.
2 Tăiați partea pretăiată a trecerii de cablu pentru ieșirea țevii
de drenaj.
3 Tăiați flanșa de plastic, îndepărtați izolația și scoateți capacul
din tava de drenare.
