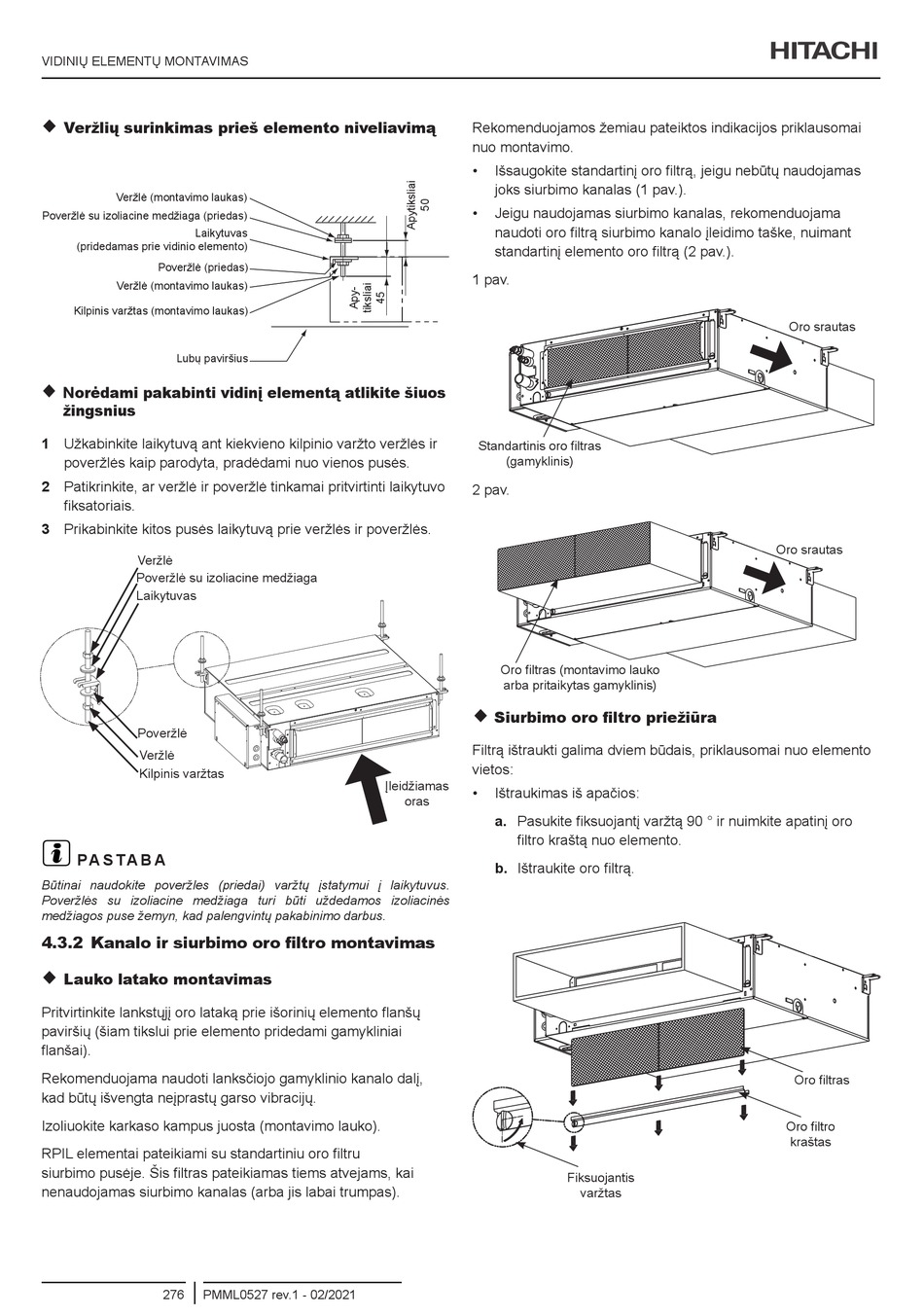

VIDINIŲ ELEMENTŲ MONTAVIMAS

Veržlių surinkimas prieš elemento niveliavimą
Veržlė (montavimo laukas)
Poveržlė su izoliacine medžiaga (priedas)
Laikytuvas
(pridedamas prie vidinio elemento)
Poveržlė (priedas)
Veržlė (montavimo laukas)
Kilpinis varžtas (montavimo laukas)
Lubų paviršius

Norėdami pakabinti vidinį elementą atlikite šiuos
žingsnius
1 Užkabinkite laikytuvą ant kiekvieno kilpinio varžto veržlės ir
poveržlės kaip parodyta, pradėdami nuo vienos pusės.
2 Patikrinkite, ar veržlė ir poveržlė tinkamai pritvirtinti laikytuvo
fiksatoriais.
3 Prikabinkite kitos pusės laikytuvą prie veržlės ir poveržlės.
Veržlė
Poveržlė su izoliacine medžiaga
Laikytuvas
Poveržlė
Veržlė
Kilpinis varžtas
?
PA S TA B A
Būtinai naudokite poveržles (priedai) varžtų įstatymui į laikytuvus.
Poveržlės su izoliacine medžiaga turi būti uždedamos izoliacinės
medžiagos puse žemyn, kad palengvintų pakabinimo darbus.
4.3.2 Kanalo ir siurbimo oro filtro montavimas

Lauko latako montavimas
Pritvirtinkite lankstųjį oro lataką prie išorinių elemento flanšų
paviršių (šiam tikslui prie elemento pridedami gamykliniai
flanšai).
Rekomenduojama naudoti lanksčiojo gamyklinio kanalo dalį,
kad būtų išvengta neįprastų garso vibracijų.
Izoliuokite karkaso kampus juosta (montavimo lauko).
RPIL elementai pateikiami su standartiniu oro filtru
siurbimo pusėje. Šis filtras pateikiamas tiems atvejams, kai
nenaudojamas siurbimo kanalas (arba jis labai trumpas).
276 PMML0527 rev.1 - 02/2021
Rekomenduojamos žemiau pateiktos indikacijos priklausomai
nuo montavimo.
• Išsaugokite standartinį oro filtrą, jeigu nebūtų naudojamas
joks siurbimo kanalas (1 pav.).
• Jeigu naudojamas siurbimo kanalas, rekomenduojama
naudoti oro filtrą siurbimo kanalo įleidimo taške, nuimant
standartinį elemento oro filtrą (2 pav.).
1 pav.
Standartinis oro filtras
(gamyklinis)
2 pav.
Oro filtras (montavimo lauko
arba pritaikytas gamyklinis)

Siurbimo oro filtro priežiūra
Filtrą ištraukti galima dviem būdais, priklausomai nuo elemento
vietos:
Įleidžiamas
• Ištraukimas iš apačios:
oras
a. Pasukite fiksuojantį varžtą 90 ° ir nuimkite apatinį oro
filtro kraštą nuo elemento.
b. Ištraukite oro filtrą.
Fiksuojantis
varžtas
Oro srautas
Oro srautas
Oro filtras
Oro filtro
kraštas
