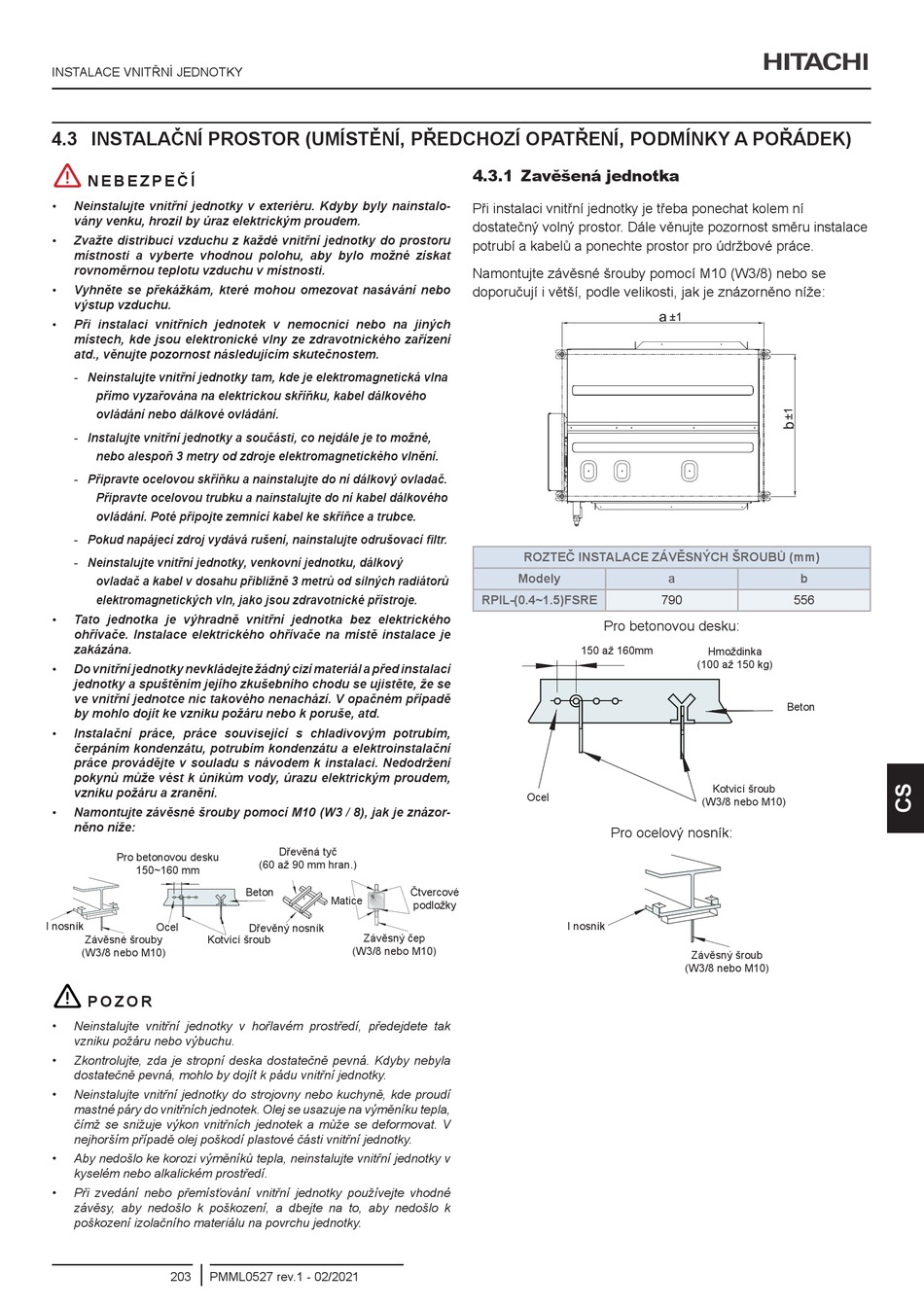

INSTALACE VNITŘNÍ JEDNOTKY
4.3 INSTALAČNÍ PROSTOR (UMÍSTĚNÍ, PŘEDCHOZÍ OPATŘENÍ, PODMÍNKY A POŘÁDEK)
!
N E B E Z P E Č Í
• Neinstalujte vnitřní jednotky v exteriéru. Kdyby byly nainstalo-
vány venku, hrozil by úraz elektrickým proudem.
• Zvažte distribuci vzduchu z každé vnitřní jednotky do prostoru
místnosti a vyberte vhodnou polohu, aby bylo možné získat
rovnoměrnou teplotu vzduchu v místnosti.
• Vyhněte se překážkám, které mohou omezovat nasávání nebo
výstup vzduchu.
• Při instalaci vnitřních jednotek v nemocnici nebo na jiných
místech, kde jsou elektronické vlny ze zdravotnického zařízení
atd., věnujte pozornost následujícím skutečnostem.
- Neinstalujte vnitřní jednotky tam, kde je elektromagnetická vlna
přímo vyzařována na elektrickou skříňku, kabel dálkového
ovládání nebo dálkové ovládání.
- Instalujte vnitřní jednotky a součásti, co nejdále je to možné,
nebo alespoň 3 metry od zdroje elektromagnetického vlnění.
- Připravte ocelovou skříňku a nainstalujte do ní dálkový ovladač.
Připravte ocelovou trubku a nainstalujte do ní kabel dálkového
ovládání. Poté připojte zemnící kabel ke skříňce a trubce.
- Pokud napájecí zdroj vydává rušení, nainstalujte odrušovací filtr.
- Neinstalujte vnitřní jednotky, venkovní jednotku, dálkový
ovladač a kabel v dosahu přibližně 3 metrů od silných radiátorů
elektromagnetických vln, jako jsou zdravotnické přístroje.
• Tato jednotka je výhradně vnitřní jednotka bez elektrického
ohřívače. Instalace elektrického ohřívače na místě instalace je
zakázána.
• Do vnitřní jednotky nevkládejte žádný cizí materiál a před instalací
jednotky a spuštěním jejího zkušebního chodu se ujistěte, že se
ve vnitřní jednotce nic takového nenachází. V opačném případě
by mohlo dojít ke vzniku požáru nebo k poruše, atd.
• Instalační práce, práce související s chladivovým potrubím,
čerpáním kondenzátu, potrubím kondenzátu a elektroinstalační
práce provádějte v souladu s návodem k instalaci. Nedodržení
pokynů může vést k únikům vody, úrazu elektrickým proudem,
vzniku požáru a zranění.
• Namontujte závěsné šrouby pomocí M10 (W3 / 8), jak je znázor-
něno níže:
Pro betonovou desku
150~160 mm
I nosník
Ocel
Závěsné šrouby Kotvící šroub
(W3/8 nebo M10)
!
P O Z O R
• Neinstalujte vnitřní jednotky v hořlavém prostředí, předejdete tak
vzniku požáru nebo výbuchu.
• Zkontrolujte, zda je stropní deska dostatečně pevná. Kdyby nebyla
dostatečně pevná, mohlo by dojít k pádu vnitřní jednotky.
• Neinstalujte vnitřní jednotky do strojovny nebo kuchyně, kde proudí
mastné páry do vnitřních jednotek. Olej se usazuje na výměníku tepla,
čímž se snižuje výkon vnitřních jednotek a může se deformovat. V
nejhorším případě olej poškodí plastové části vnitřní jednotky.
• Aby nedošlo ke korozi výměníků tepla, neinstalujte vnitřní jednotky v
kyselém nebo alkalickém prostředí.
• Při zvedání nebo přemísťování vnitřní jednotky používejte vhodné
závěsy, aby nedošlo k poškození, a dbejte na to, aby nedošlo k
poškození izolačního materiálu na povrchu jednotky.
203 PMML0527 rev.1 - 02/2021
Dřevěná tyč
(60 až 90 mm hran.)
Beton Čtvercové
Matice
podložky
Dřevěný nosník
Závěsný čep
(W3/8 nebo M10)
4.3.1 Zavěšená jednotka
Při instalaci vnitřní jednotky je třeba ponechat kolem ní
dostatečný volný prostor. Dále věnujte pozornost směru instalace
potrubí a kabelů a ponechte prostor pro údržbové práce.
Namontujte závěsné šrouby pomocí M10 (W3/8) nebo se
doporučují i větší, podle velikosti, jak je znázorněno níže:
ROZTEČ INSTALACE ZÁVĚSNÝCH ŠROUBŮ (mm)
Modely
RPIL-(0.4~1.5)FSRE
Pro betonovou desku:
150 až 160mm
Ocel
Pro ocelový nosník:
I nosník
a b
790 556
Hmoždinka
(100 až 150 kg)
Beton
Kotvicí šroub
(W3/8 nebo M10)
Závěsný šroub
(W3/8 nebo M10)
