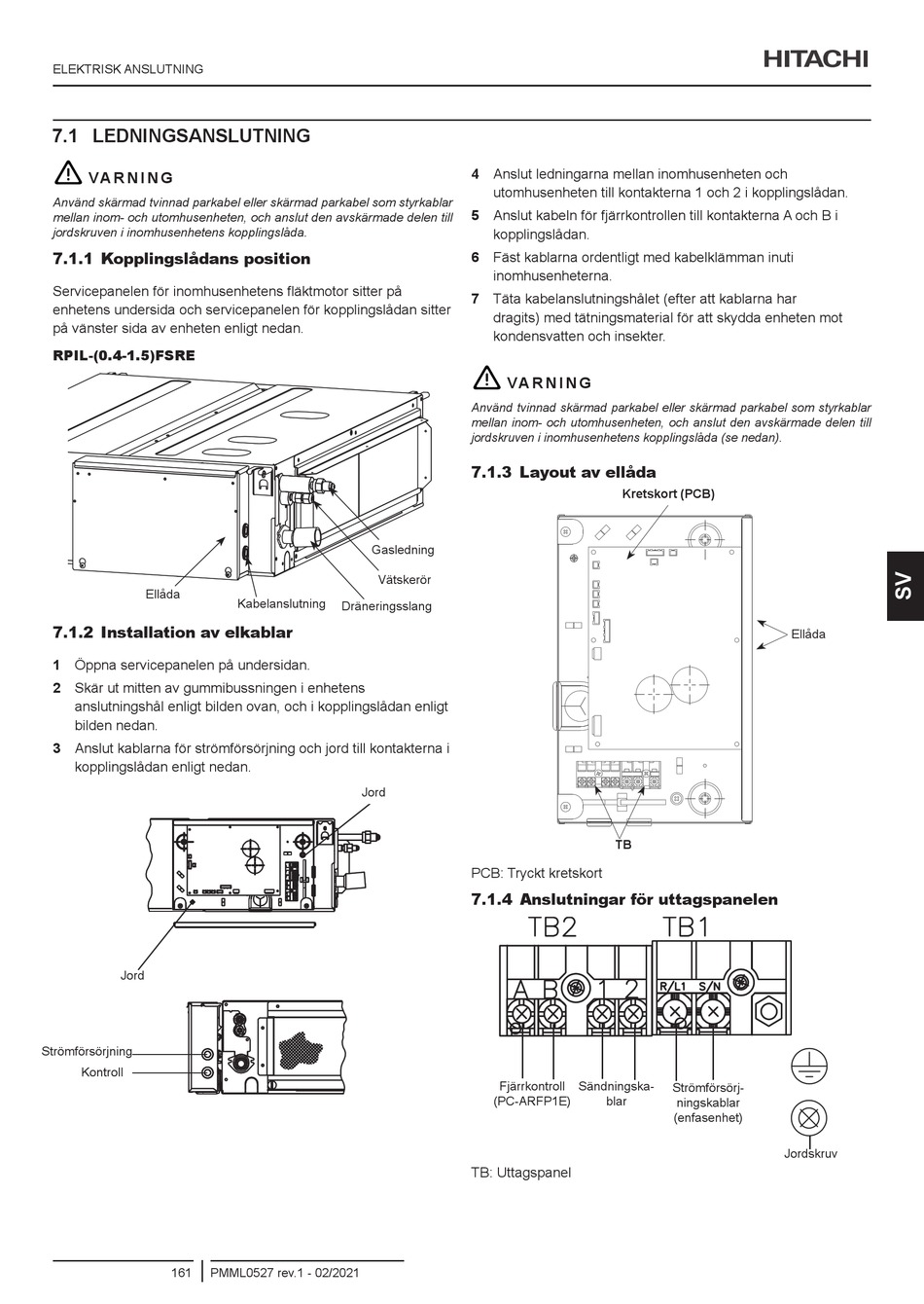

ELEKTRISK ANSLUTNING
7.1 LEDNINGSANSLUTNING
!
VA R N I N G
Använd skärmad tvinnad parkabel eller skärmad parkabel som styrkablar
mellan inom- och utomhusenheten, och anslut den avskärmade delen till
jordskruven i inomhusenhetens kopplingslåda.
7.1.1 Kopplingslådans position
Servicepanelen för inomhusenhetens fläktmotor sitter på
enhetens undersida och servicepanelen för kopplingslådan sitter
på vänster sida av enheten enligt nedan.
RPIL-(0.4-1.5)FSRE
Ellåda
7.1.2 Installation av elkablar
1 Öppna servicepanelen på undersidan.
2 Skär ut mitten av gummibussningen i enhetens
anslutningshål enligt bilden ovan, och i kopplingslådan enligt
bilden nedan.
3 Anslut kablarna för strömförsörjning och jord till kontakterna i
kopplingslådan enligt nedan.
Jord
Strömförsörjning
Kontroll
161 PMML0527 rev.1 - 02/2021
Gasledning
Vätskerör
Kabelanslutning
Dräneringsslang
Jord
4 Anslut ledningarna mellan inomhusenheten och
utomhusenheten till kontakterna 1 och 2 i kopplingslådan.
5 Anslut kabeln för fjärrkontrollen till kontakterna A och B i
kopplingslådan.
6 Fäst kablarna ordentligt med kabelklämman inuti
inomhusenheterna.
7 Täta kabelanslutningshålet (efter att kablarna har
dragits) med tätningsmaterial för att skydda enheten mot
kondensvatten och insekter.
!
VA R N I N G
Använd tvinnad skärmad parkabel eller skärmad parkabel som styrkablar
mellan inom- och utomhusenheten, och anslut den avskärmade delen till
jordskruven i inomhusenhetens kopplingslåda (se nedan).
7.1.3 Layout av ellåda
Kretskort (PCB)
TB
PCB: Tryckt kretskort
7.1.4 Anslutningar för uttagspanelen
Fjärrkontroll Sändningska-
(PC-ARFP1E) blar
TB: Uttagspanel
Ellåda
Strömförsörj-
ningskablar
(enfasenhet)
Jordskruv
