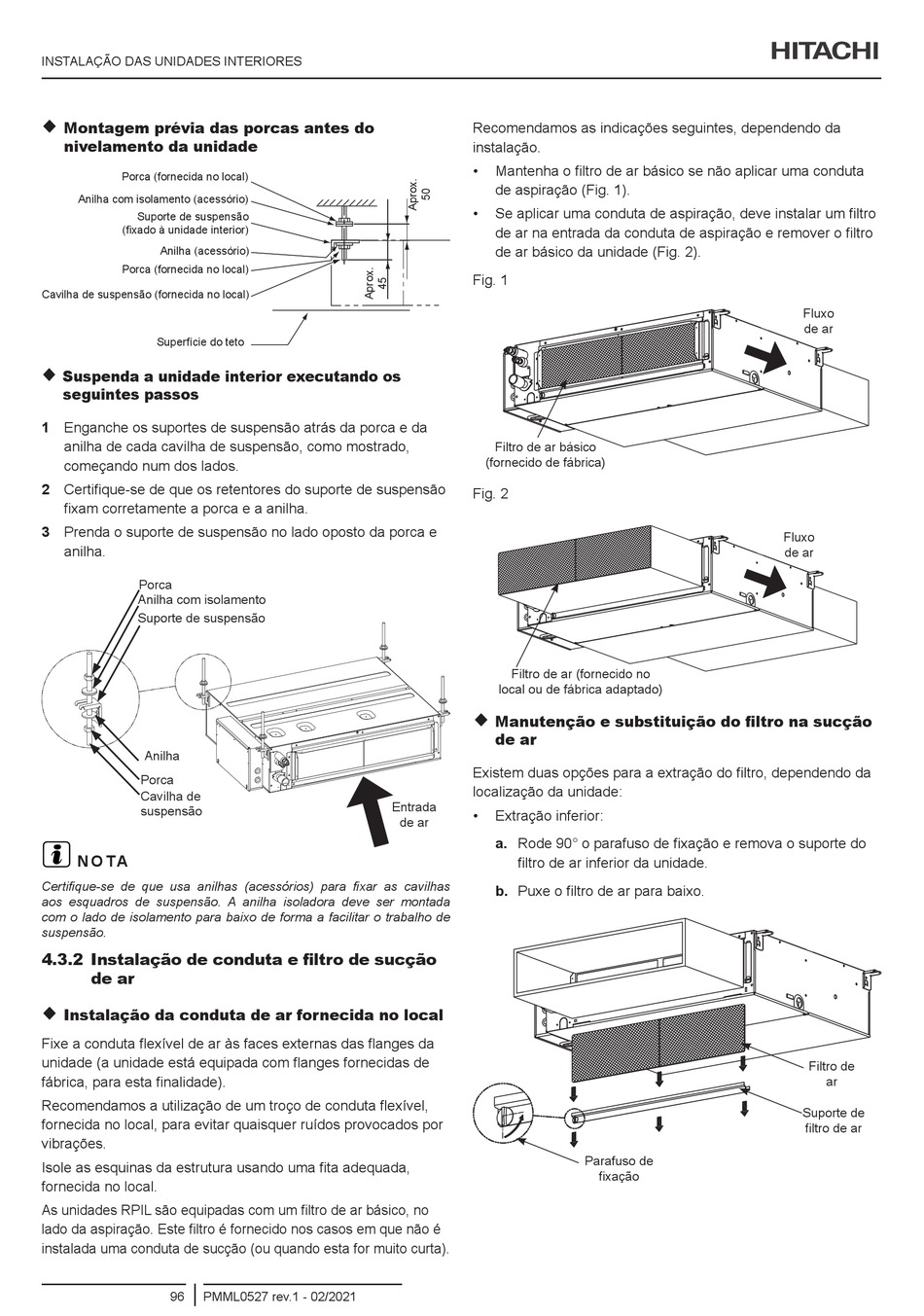

INSTALAÇÃO DAS UNIDADES INTERIORES

Montagem prévia das porcas antes do
nivelamento da unidade
Porca (fornecida no local)
Anilha com isolamento (acessório)
Suporte de suspensão
(fixado à unidade interior)
Anilha (acessório)
Porca (fornecida no local)
Cavilha de suspensão (fornecida no local)
Superfície do teto

Suspenda a unidade interior executando os
seguintes passos
1 Enganche os suportes de suspensão atrás da porca e da
anilha de cada cavilha de suspensão, como mostrado,
começando num dos lados.
2 Certifique-se de que os retentores do suporte de suspensão
fixam corretamente a porca e a anilha.
3 Prenda o suporte de suspensão no lado oposto da porca e
anilha.
Porca
Anilha com isolamento
Suporte de suspensão
Anilha
Porca
Cavilha de
suspensão
?
N O TA
Certifique-se de que usa anilhas (acessórios) para fixar as cavilhas
aos esquadros de suspensão. A anilha isoladora deve ser montada
com o lado de isolamento para baixo de forma a facilitar o trabalho de
suspensão.
4.3.2 Instalação de conduta e filtro de sucção
de ar

Instalação da conduta de ar fornecida no local
Fixe a conduta flexível de ar às faces externas das flanges da
unidade (a unidade está equipada com flanges fornecidas de
fábrica, para esta finalidade).
Recomendamos a utilização de um troço de conduta flexível,
fornecida no local, para evitar quaisquer ruídos provocados por
vibrações.
Isole as esquinas da estrutura usando uma fita adequada,
fornecida no local.
As unidades RPIL são equipadas com um filtro de ar básico, no
lado da aspiração. Este filtro é fornecido nos casos em que não é
instalada uma conduta de sucção (ou quando esta for muito curta).
96 PMML0527 rev.1 - 02/2021
Recomendamos as indicações seguintes, dependendo da
instalação.
• Mantenha o filtro de ar básico se não aplicar uma conduta
de aspiração (Fig. 1).
• Se aplicar uma conduta de aspiração, deve instalar um filtro
de ar na entrada da conduta de aspiração e remover o filtro
de ar básico da unidade (Fig. 2).
Fig. 1
Filtro de ar básico
(fornecido de fábrica)
Fig. 2
Filtro de ar (fornecido no
local ou de fábrica adaptado)

Manutenção e substituição do filtro na sucção
de ar
Existem duas opções para a extração do filtro, dependendo da
localização da unidade:
Entrada
• Extração inferior:
de ar
a. Rode 90° o parafuso de fixação e remova o suporte do
filtro de ar inferior da unidade.
b. Puxe o filtro de ar para baixo.
Parafuso de
fixação
Fluxo
de ar
Fluxo
de ar
Filtro de
ar
Suporte de
filtro de ar
