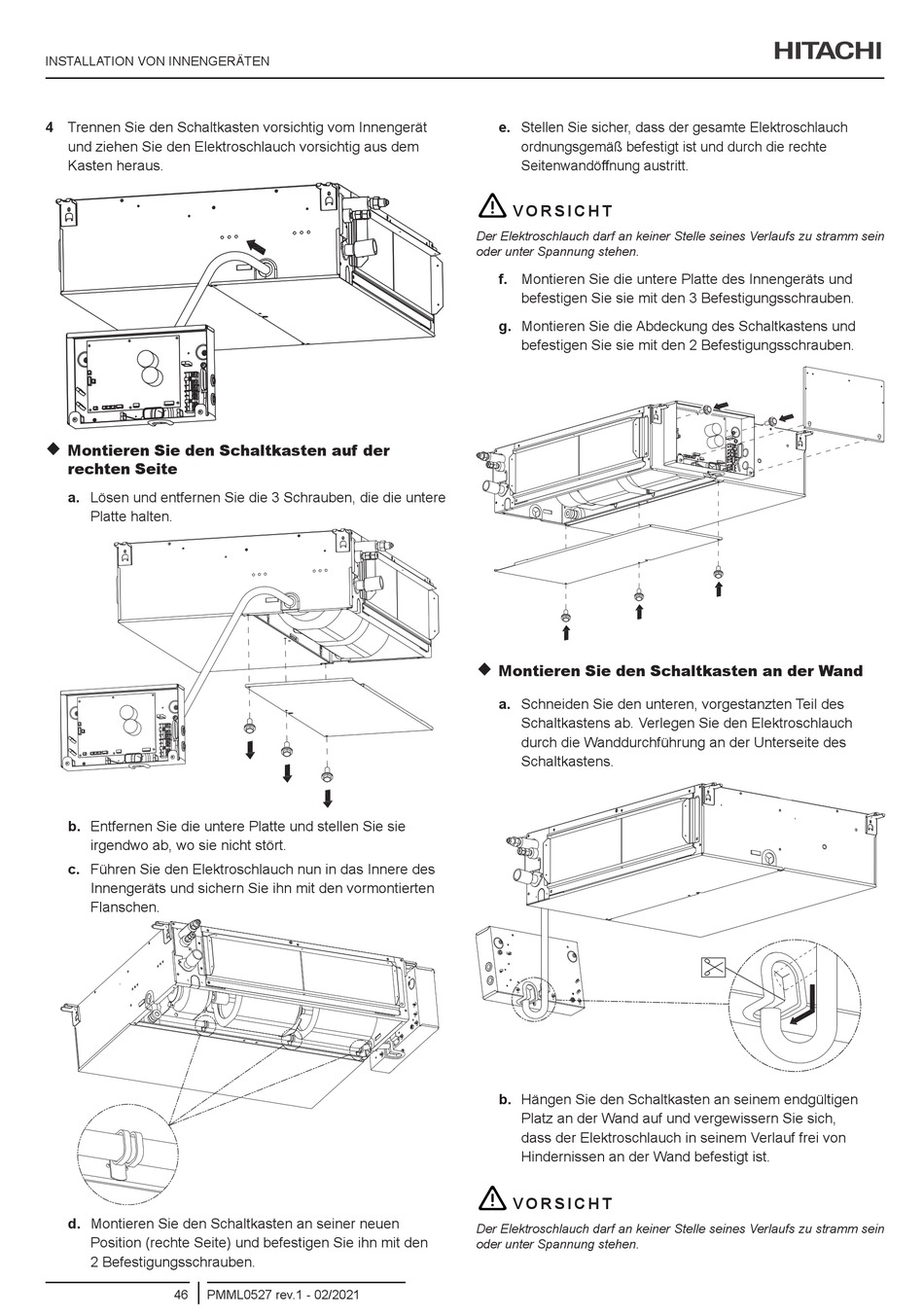

Hitachi RPIL-0.4FSRE Installations- Und Betriebshandbuch Seite 76

INSTALLATION VON INNENGERÄTEN
4 Trennen Sie den Schaltkasten vorsichtig vom Innengerät
und ziehen Sie den Elektroschlauch vorsichtig aus dem
Kasten heraus.

Montieren Sie den Schaltkasten auf der
rechten Seite
a. Lösen und entfernen Sie die 3 Schrauben, die die untere
Platte halten.
b. Entfernen Sie die untere Platte und stellen Sie sie
irgendwo ab, wo sie nicht stört.
c. Führen Sie den Elektroschlauch nun in das Innere des
Innengeräts und sichern Sie ihn mit den vormontierten
Flanschen.
d. Montieren Sie den Schaltkasten an seiner neuen
Position (rechte Seite) und befestigen Sie ihn mit den
2 Befestigungsschrauben.
46 PMML0527 rev.1 - 02/2021
e. Stellen Sie sicher, dass der gesamte Elektroschlauch
ordnungsgemäß befestigt ist und durch die rechte
Seitenwandöffnung austritt.
!
V O R S I C H T
Der Elektroschlauch darf an keiner Stelle seines Verlaufs zu stramm sein
oder unter Spannung stehen.
f. Montieren Sie die untere Platte des Innengeräts und
befestigen Sie sie mit den 3 Befestigungsschrauben.
g. Montieren Sie die Abdeckung des Schaltkastens und
befestigen Sie sie mit den 2 Befestigungsschrauben.

Montieren Sie den Schaltkasten an der Wand
a. Schneiden Sie den unteren, vorgestanzten Teil des
Schaltkastens ab. Verlegen Sie den Elektroschlauch
durch die Wanddurchführung an der Unterseite des
Schaltkastens.
b. Hängen Sie den Schaltkasten an seinem endgültigen
Platz an der Wand auf und vergewissern Sie sich,
dass der Elektroschlauch in seinem Verlauf frei von
Hindernissen an der Wand befestigt ist.
!
V O R S I C H T
Der Elektroschlauch darf an keiner Stelle seines Verlaufs zu stramm sein
oder unter Spannung stehen.
