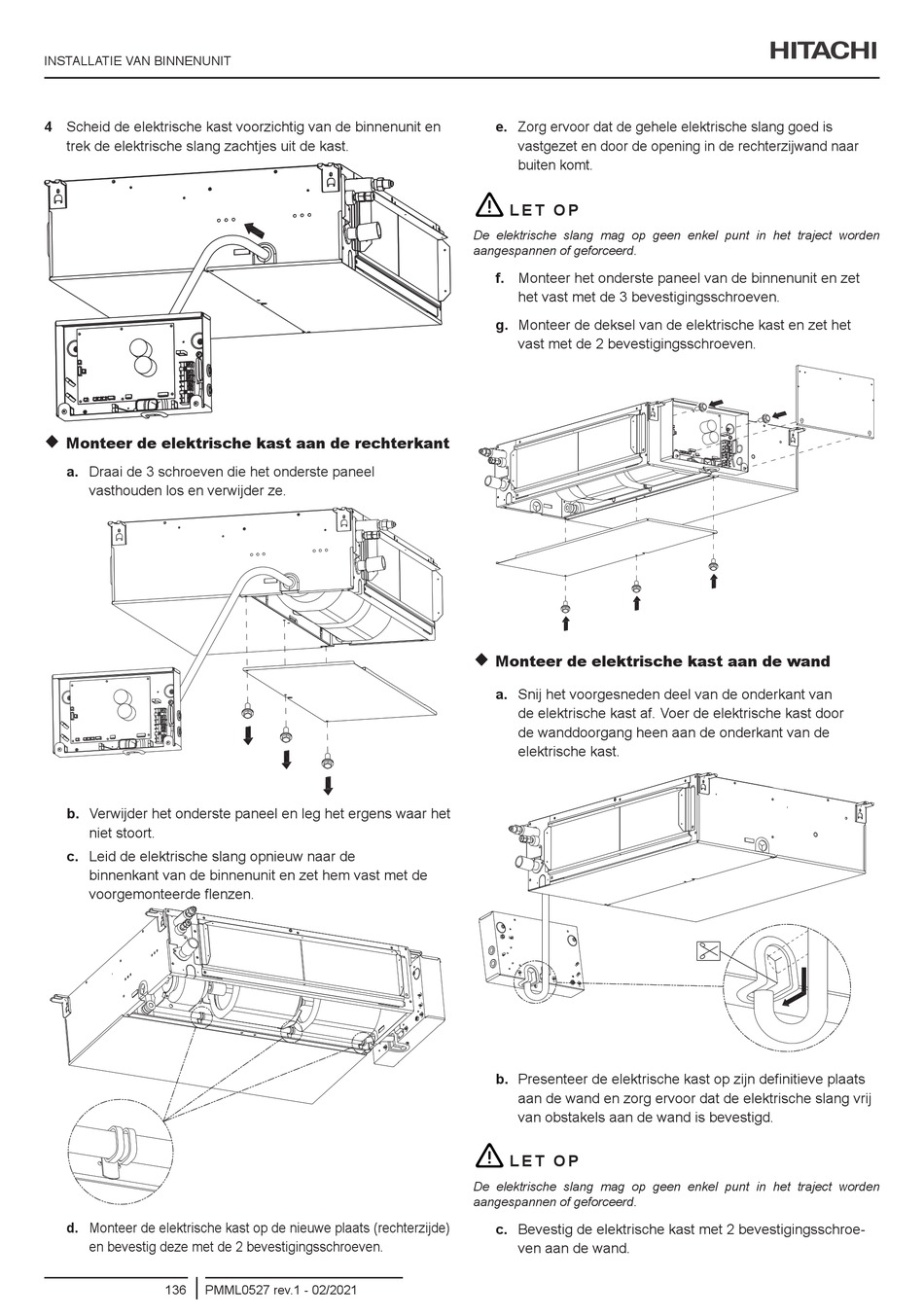

INSTALLATIE VAN BINNENUNIT
4 Scheid de elektrische kast voorzichtig van de binnenunit en
trek de elektrische slang zachtjes uit de kast.

Monteer de elektrische kast aan de rechterkant
a. Draai de 3 schroeven die het onderste paneel
vasthouden los en verwijder ze.
b. Verwijder het onderste paneel en leg het ergens waar het
niet stoort.
c. Leid de elektrische slang opnieuw naar de
binnenkant van de binnenunit en zet hem vast met de
voorgemonteerde flenzen.
d. Monteer de elektrische kast op de nieuwe plaats (rechterzijde)
en bevestig deze met de 2 bevestigingsschroeven.
136 PMML0527 rev.1 - 02/2021
e. Zorg ervoor dat de gehele elektrische slang goed is
vastgezet en door de opening in de rechterzijwand naar
buiten komt.
!
L E T O P
De elektrische slang mag op geen enkel punt in het traject worden
aangespannen of geforceerd.
f. Monteer het onderste paneel van de binnenunit en zet
het vast met de 3 bevestigingsschroeven.
g. Monteer de deksel van de elektrische kast en zet het
vast met de 2 bevestigingsschroeven.

Monteer de elektrische kast aan de wand
a. Snij het voorgesneden deel van de onderkant van
de elektrische kast af. Voer de elektrische kast door
de wanddoorgang heen aan de onderkant van de
elektrische kast.
b. Presenteer de elektrische kast op zijn definitieve plaats
aan de wand en zorg ervoor dat de elektrische slang vrij
van obstakels aan de wand is bevestigd.
!
L E T O P
De elektrische slang mag op geen enkel punt in het traject worden
aangespannen of geforceerd.
c. Bevestig de elektrische kast met 2 bevestigingsschroe-
ven aan de wand.
