Produktbeschreibung/Funktion

Teile

18
15
1
7
6
1. Gurtschlaufenaufnahmepunkte
2. Akku (2-Zoll-Akkuhalterung)
3. Schiebegriff
4. Fernbedienung
5. Motor / Antrieb
6. Lenkrollen (vorn)
7. Einstellbare Fahrgestellbeine
8. Feststellbare Lenkrollen (hinten)
9. Ausschalter (rot) und Einschalter/
Rückstellknopf (grün)
10. Hebe-/Senktaste
11
19
5
14
13
7
9
3
4
12
16
8
11. Notablass im Falle eines Systemausfalls
12. LCD
12A: Akkuladezustandsanzeige
12B: Betriebsstunden-/Zyklusanzeige
13. Fahrgestell
14. Liftersäule
15. Waagendisplay
16. Pedale
17. Taste Akkusperre
18. Ausleger
19. Aufhängung
20. Notausschalter
20
10
17
2
2'
12B
12A

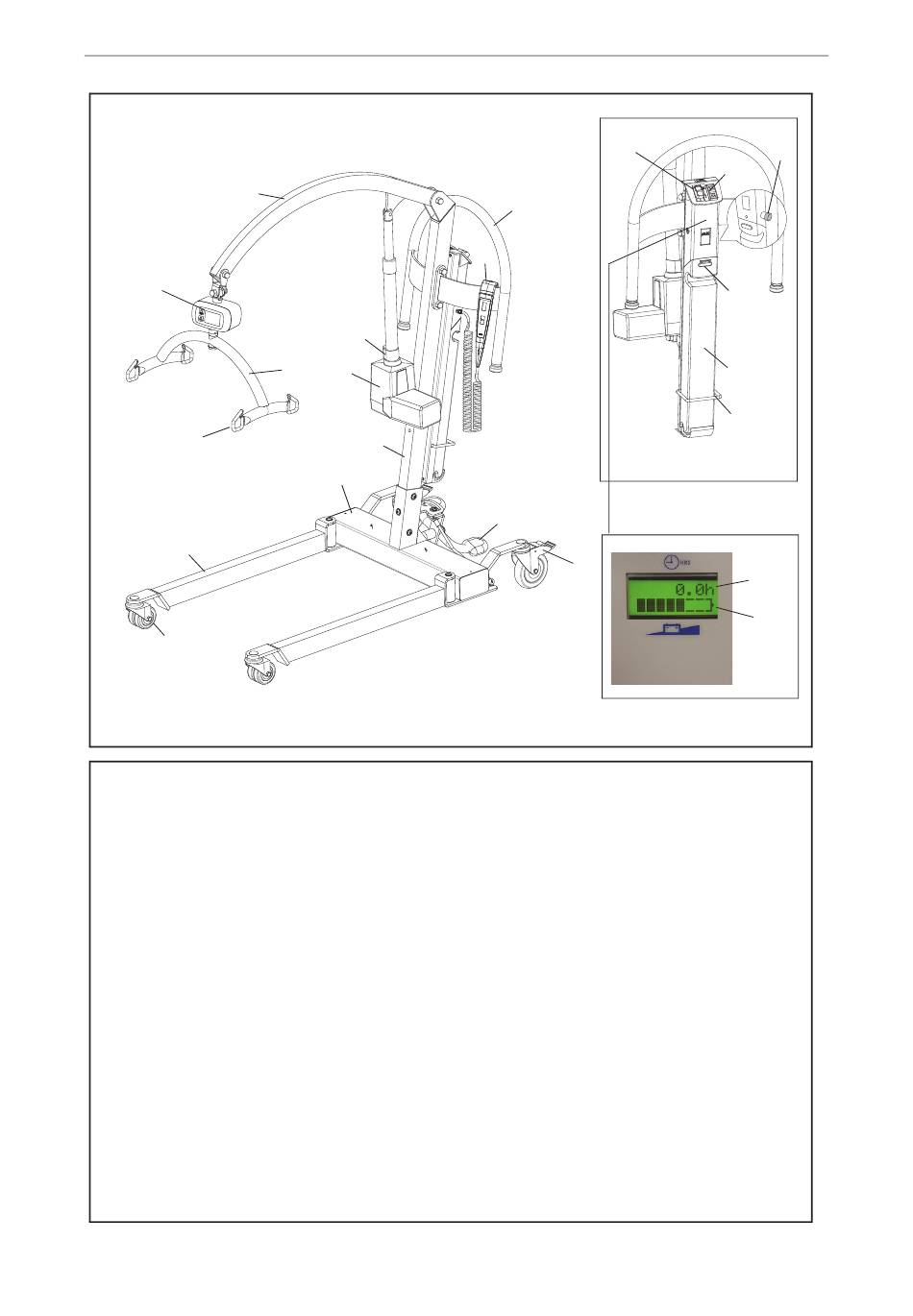

Abb. 1
