3.5.6 Obertransportfuß und Nähfuß entfernen und einsetzen

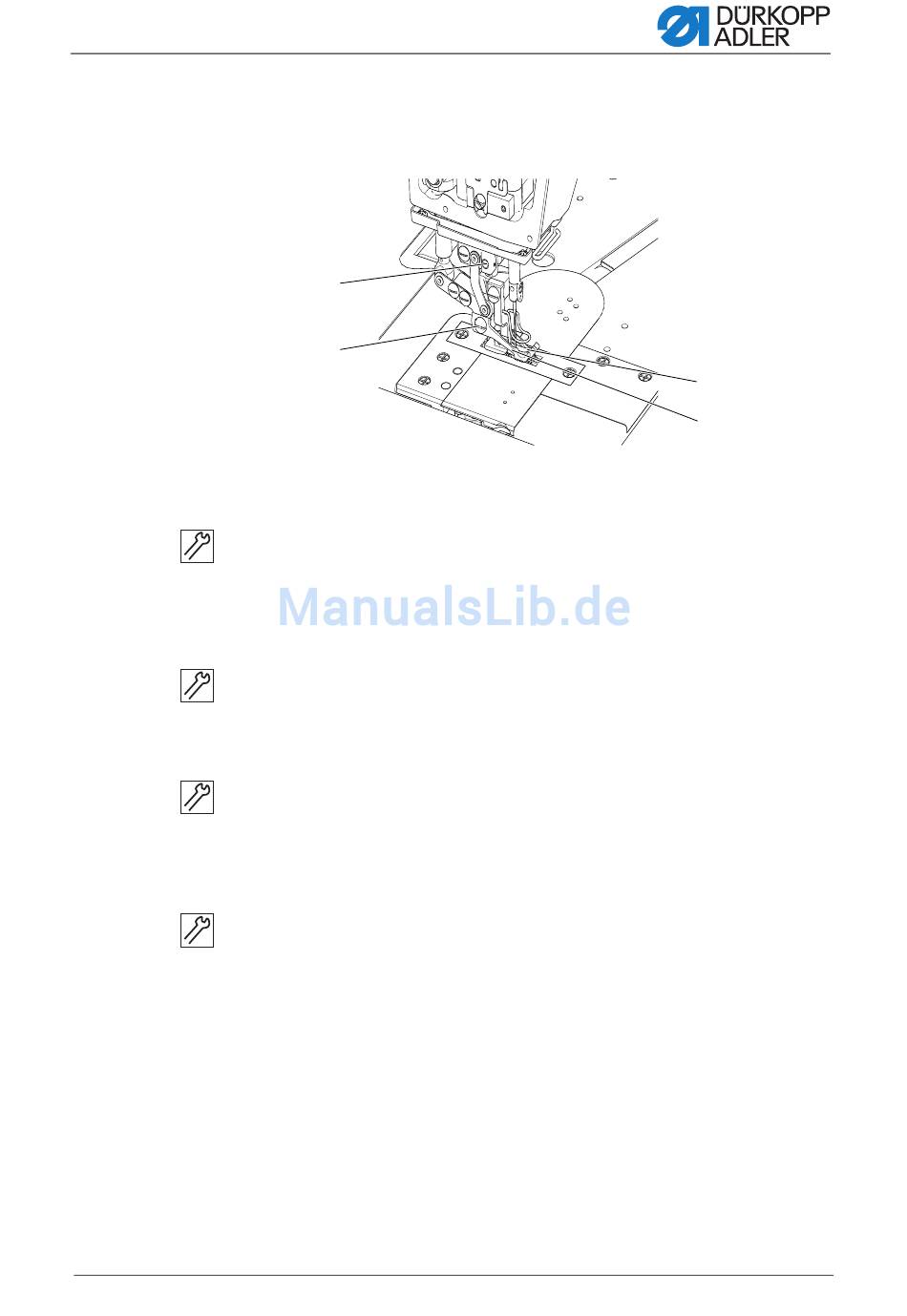

Abb. 6: Obertransportfuß und Nähfuß entfernen und einsetzen
(1) - Schraube
(2) - Schraube
Obertransportfuß entfernen
1. Nähfuß lüften und arretieren.
2. Schraube (2) lösen.
3. Obertransportfuß (3) abnehmen.
Nähfuß entfernen
1. Schraube (1) lösen.
2. Nähfuß (4) abnehmen.
Nähfuß einsetzen
1. Nähfuß lüften und arretieren.
2. Nähfuß (4) aufsetzen
3. Nähfuß mit Schraube (1) befestigen.
Obertransportfuß einsetzen
1. Obertransportfuß (3) einsetzen.
2. Obertransportfuß mit Schraube (2) befestigen.
Serviceanleitung 610/630 - 00.0 - 10/2014
(3) - Obertransportfuß
(4) - Nähfuß
