Einstellschritte
1. Lehre Untertransport (0178 800010) mit zwei M5x16 Schrauben oder
2. Beide Schaltfahnen (8) der beiden oberen Schrittmotoren (4,6) so ver-
 Kante der Schaltfahne liegt an der Rolle an.

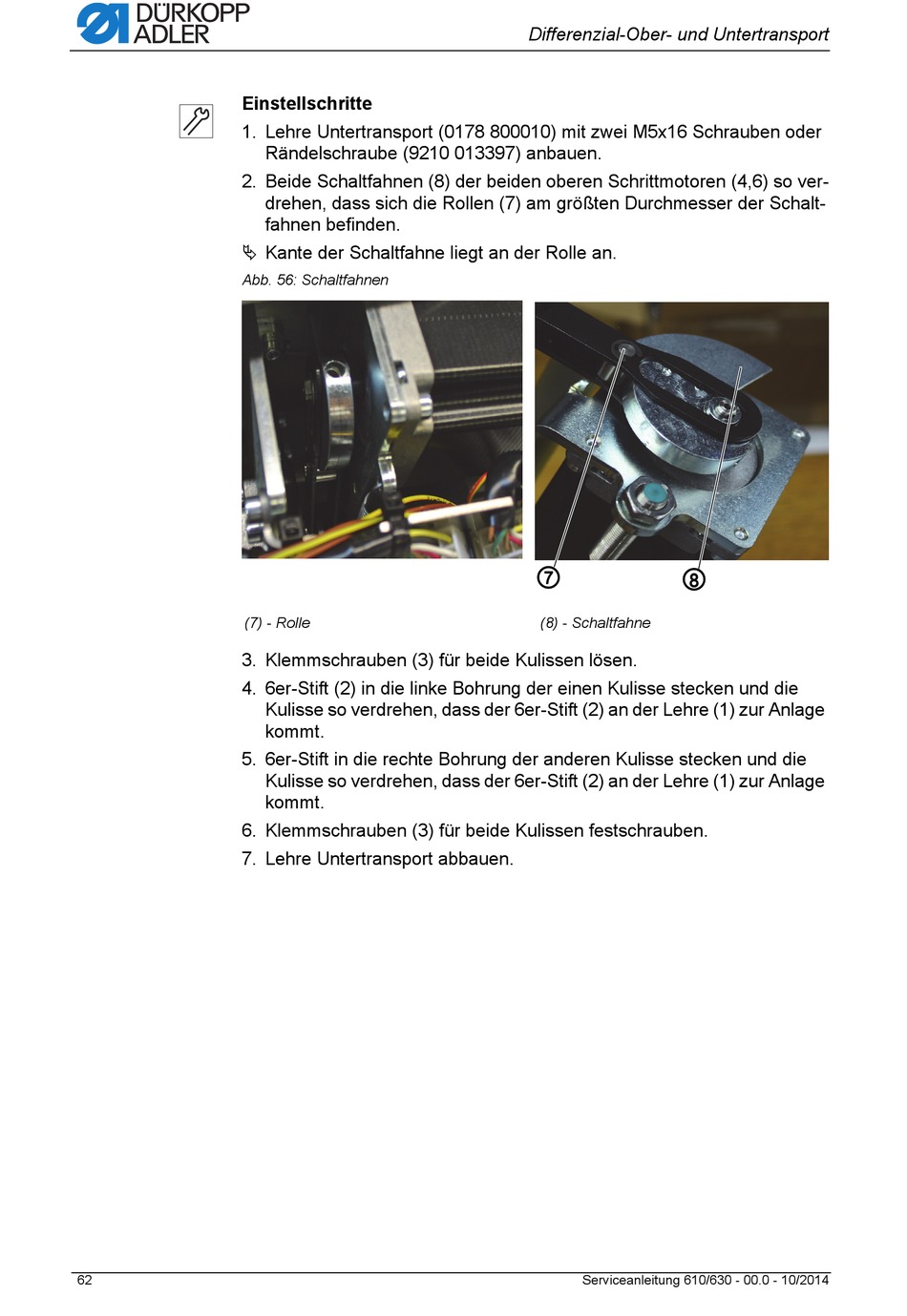

Abb. 56: Schaltfahnen
(7) - Rolle
3. Klemmschrauben (3) für beide Kulissen lösen.
4. 6er-Stift (2) in die linke Bohrung der einen Kulisse stecken und die
5. 6er-Stift in die rechte Bohrung der anderen Kulisse stecken und die
6. Klemmschrauben (3) für beide Kulissen festschrauben.
7. Lehre Untertransport abbauen.
62
Rändelschraube (9210 013397) anbauen.
drehen, dass sich die Rollen (7) am größten Durchmesser der Schalt-
fahnen befinden.
Kulisse so verdrehen, dass der 6er-Stift (2) an der Lehre (1) zur Anlage
kommt.
Kulisse so verdrehen, dass der 6er-Stift (2) an der Lehre (1) zur Anlage
kommt.
Differenzial-Ober- und Untertransport
⑦
⑧
(8) - Schaltfahne
