Greifer einstellen
• Beschädigung des Fadenabschneidmessers
• Fehlstiche
• Fadenreißen
Reihenfolge
• Nadel entfernen
• Stichplatte entfernen ( Kap. 3.5.5, S. 14)
• Ölwanne entfernen ( Kap. 3.5.8, S. 17)
• Fadenabschneidvorrichtung entfernen ( Kap. 3.6.1, S. 20)
• Nadelschutz entfernen ( Kap. 3.6.2, S. 21)
• Greiferträger entfernen ( Kap. 3.6.3, S. 22)

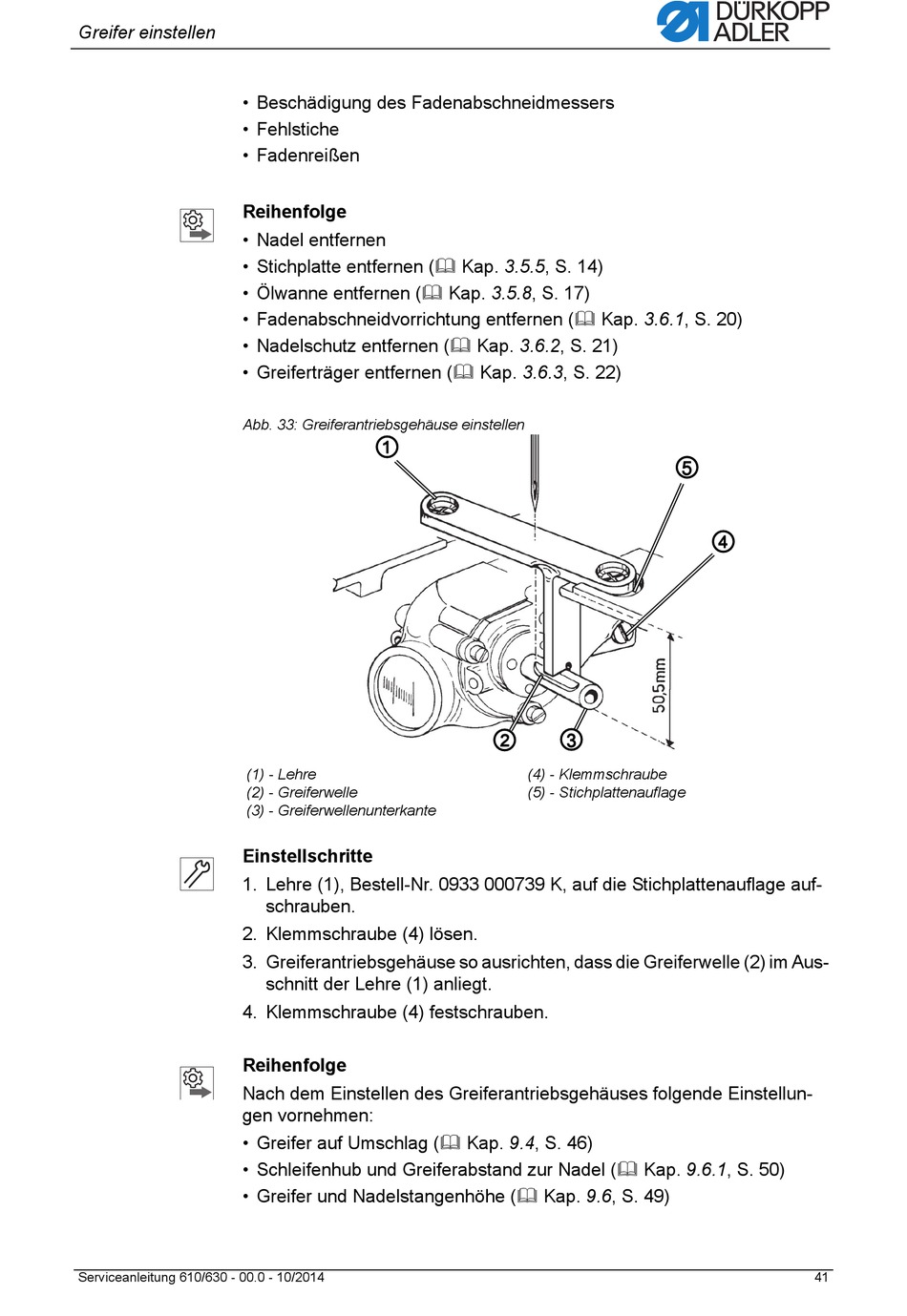

Abb. 33: Greiferantriebsgehäuse einstellen
(1) - Lehre
(2) - Greiferwelle
(3) - Greiferwellenunterkante
Einstellschritte
1. Lehre (1), Bestell-Nr. 0933 000739 K, auf die Stichplattenauflage auf-
2. Klemmschraube (4) lösen.
3. Greiferantriebsgehäuse so ausrichten, dass die Greiferwelle (2) im Aus-
4. Klemmschraube (4) festschrauben.
Reihenfolge
Nach dem Einstellen des Greiferantriebsgehäuses folgende Einstellun-
gen vornehmen:
• Greifer auf Umschlag ( Kap. 9.4, S. 46)
• Schleifenhub und Greiferabstand zur Nadel ( Kap. 9.6.1, S. 50)
• Greifer und Nadelstangenhöhe ( Kap. 9.6, S. 49)
Serviceanleitung 610/630 - 00.0 - 10/2014
①
schrauben.
schnitt der Lehre (1) anliegt.
② ③
(4) - Klemmschraube
(5) - Stichplattenauflage
⑤
④
