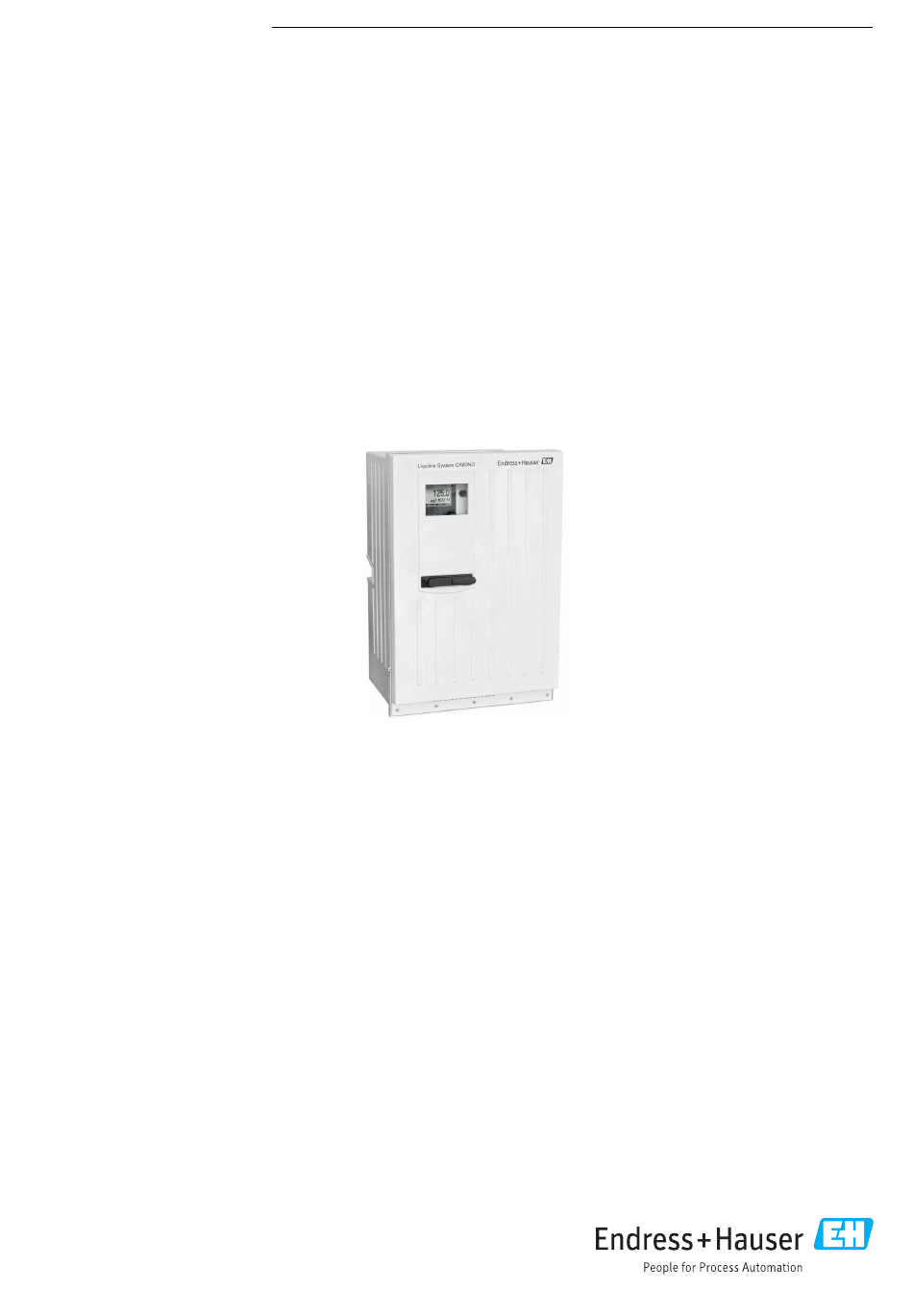

TI01258C/07/DE/05.21
71509923
2021-01-31
Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens-
Technologie
Anwendungsbereich

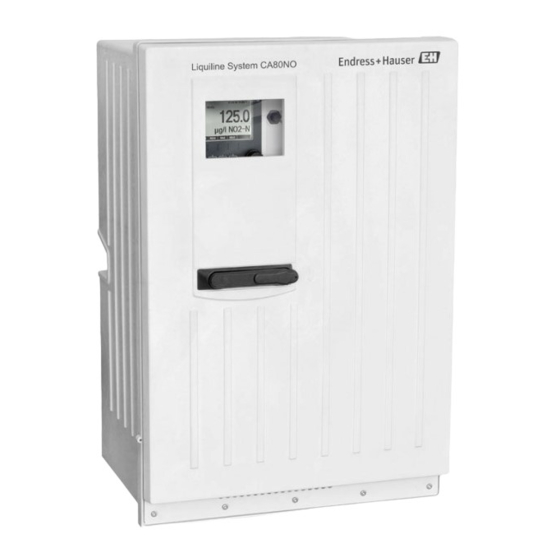

Liquiline System CA80NO ist ein nasschemischer Analysator
zur quasikontinuierlichen Bestimmung der Nitrit-Konzentra-
tion in flüssigen Medien.
Der Analysator ist für den Einsatz in folgenden Anwendungen
bestimmt:
• Überwachung bei der Trinkwasseraufbereitung und -vertei-
lung
• Überwachung des Kläranlagenauslaufs
• Qualitätssicherung für Rohwasser für die Nahrungsmittelin-
dustrie
• Trinkwasserüberwachung
• Kontrolle industrieller Abwasserbehandlung
Products
Technische Information
Liquiline System CA80NO
Colorimetrischer Analysator für Nitrit
Solutions
Ihre Vorteile
• Einfacher Ausbau zur Messstation durch Anschluss von bis
zu 4 Memosens-Sensoren
• Gekühlte Version für verlängerte Reagenzienhaltbarkeit
• Zweikanalgerät erhältlich
• Digitale Feldbusse (z. B. PROFINET, PROFIBUS DP, Modbus
TCP, Modbus RS485 und Ethernet IP) und Webserver
• Einfache, werkzeugfreie Wartung
Services
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Endress+Hauser Liquiline System CA80NO
Inhaltszusammenfassung für Endress+Hauser Liquiline System CA80NO
- Seite 1 Integrierter Controller mit bis zu 2 Messkanälen und digitaler Memosens- Technologie Anwendungsbereich Ihre Vorteile Liquiline System CA80NO ist ein nasschemischer Analysator • Einfacher Ausbau zur Messstation durch Anschluss von bis zur quasikontinuierlichen Bestimmung der Nitrit-Konzentra- zu 4 Memosens-Sensoren tion in flüssigen Medien.
-
Seite 2: Inhaltsverzeichnis
Liquiline System CA80NO Inhaltsverzeichnis Arbeitsweise und Systemaufbau ....4 Leistungsaufnahme ......20 Sicherung . - Seite 3 Liquiline System CA80NO Bestellinformationen ..... . . 31 Produktseite ....... . 31 Produktkonfigurator .
-
Seite 4: Arbeitsweise Und Systemaufbau
Liquiline System CA80NO Arbeitsweise und Systemaufbau Messprinzip Colorimetrie Nach der Probenaufbereitung wird ein Teil des Permeats in die Misch-/Reaktionskammer gefördert. Das spezifische Farbreagenz wird in einem definierten Mischungsverhältnis exakt zudosiert. Durch die chemische Reaktion entsteht die charakteristische Färbung der Probe. Das multi-spektrale Pho- tometer ermittelt die von der Probe verursachte Absorption bei definierten Wellenlängen. -
Seite 5: Messeinrichtung
Liquiline System CA80NO Messeinrichtung Eine vollständige Messeinrichtung besteht aus: • Analysator Liquiline System CA80NO in der bestellten Konfiguration • und Standardlösung (separat zu bestellen) • Probenaufbereitung Liquiline System CAT8x0 (optional) Mikrofiltration (Liquiline System CAT810) • Funktion: Druckrohrprobenahme und Filtration • Siebfilter, 50 µm •... - Seite 6 Liquiline System CA80NO A0044812 A0044813 3 Messeinrichtung mit Liquiline System CAT810 4 Messeinrichtung mit Liquiline System CAT810 und Reinigungsventil Überlauf Liquiline System CA80 Überlauf Überlauf Probenvorlage Liquiline System CA80 Probe Überlauf Probenvorlage Druckbeaufschlagte Probe Probe Filtereinheit Reinigungsventil Liquiline System CAT810...
- Seite 7 Liquiline System CA80NO A0044811 7 Messeinrichtung mit 2x Liquiline System CAT820 Pumpe Liquiline System CA80 Probe Ventil Medium Filter (Keramik) A0044808 8 Messeinrichtung mit Liquiline System CA80, Liquiline System CAT820 und zweitem Analysator Rückspülung mit Druckluft (optional) Zweiter Analysator...
-
Seite 8: Kühlmodul Reagenzien (Optional)
Liquiline System CA80NO Kundeneigene Lösung Die Probe muss vor der Analyse kundenseitig partikelfrei aufbereitet und homogen sein (repräsenta- tive Probe). Die Probe kann entweder einem externen Vorlagegefäß zugeführt werden oder direkt in das Probenvorlagegefäß des Analysators gefördert werden. Die kundeneigene Probenvorbereitung muss über eine eigene Steuereinheit verfügen. -
Seite 9: Gerätearchitektur
Liquiline System CA80NO Gerätearchitektur Blockschaltbild optional optional optional optional optional optional – – – – optional optional A0021099 9 Blockschaltbild CA80 Stromausgang 1:1 Modbus/Ethernet (optional) Stromausgänge Serviceschnittstelle Alarmrelais Versorgung Festkabelsensoren 2 x Memosens-Eingang (1 x optional) 2 oder 4 x Relais (optional) 2 x Stromeingang (optional) 2 Digitale Ein- und Ausgänge (optional) -
Seite 10: Slot- Und Portkodierung
Liquiline System CA80NO A0023193 A0021102 10 Blockschaltbild Probenvorbereitung 11 Blockschaltbild Probenvorbereitung Liquiline System Liquiline System CAT810 mit Reini- CAT820 und CAT860 gungsventil Anschluss 24-V-Spannungsversorgung Anschluss Kommunikation 2 x Kommunikation via Memosens-Protokoll (1 x optional), Schlauchheizung Slot- und Portkodierung... -
Seite 11: Verlässlichkeit
Liquiline System CA80NO Busterminierung am Gerät • Über Schiebeschalter am Busmodul 485 • Anzeige über die LED "T" auf dem Busmodul 485 Verlässlichkeit Zuverlässigkeit durch Memo- Memosens MEMO SENS Mit Memosens wird Ihre Messstelle sicherer: sens-Technologie • Kontaktlose, digitale Signalübertragung ermöglicht optimale galvanische Trennung •... - Seite 12 Liquiline System CA80NO A0024359 15 Datenlogbuch: Grafische Darstellung auf dem Display Mathematische Funktionen (Virtuelle Prozesswerte) Neben "echten" Prozesswerten, die von angeschlossenen physikalischen Sensoren oder Analogein- gängen geliefert werden, können Sie maximal 6 "virtuelle" Prozesswerte mittels mathematischer Funktionen berechnen lassen.
-
Seite 13: Selbstüberwachungsfunktionen
• Übertragen kompletter Konfigurationen auf ein gleich ausgestattetes Gerät (Backup-Funktion) • Übertragen von Konfigurationen ohne Tag und Busadresse auf gleich ausgestattete Geräte (Kopierfunktion) Endress+Hauser bietet industrie-erprobte SD-Karten als Zubehör an. Mit diesen Speicherkarten ist höchste Datensicherheit gegeben. Andere SD-Karten können eingesetzt werden. Für deren Datensicherheit übernimmt Endress+Hau- ser keine Haftung. -
Seite 14: It-Sicherheit
Liquiline System CA80NO IT-Sicherheit Eine Gewährleistung unsererseits ist nur gegeben, wenn das Gerät gemäß der Betriebsanleitung installiert und eingesetzt wird. Das Gerät verfügt über Sicherheitsmechanismen, um es gegen verse- hentliche Veränderung der Einstellungen zu schützen. IT-Sicherheitsmaßnahmen gemäß dem Sicherheitsstandard des Betreibers, die das Gerät und dessen Datentransfer zusätzlich schützen, sind vom Betreiber selbst zu implementieren. -
Seite 15: Ausfallsignal
Liquiline System CA80NO PROFIBUS DP / RS485 Signalkodierung EIA/TIA-485, PROFIBUS-DP-konform nach IEC 61158 Datenübertragungsrate 9,6 kBd, 19,2 kBd, 45,45kBd, 93,75 kBd, 187,5 kBd, 500 kBd, 1,5 MBd, 6 MBd, 12 MBd Galvanische Trennung Verbinder Federkraftklemme (max. 1,5 mm), steckerintern gebrückt (T-... -
Seite 16: Bürde
Liquiline System CA80NO Bürde max. 500 Ω Übertragungsverhalten linear Stromausgänge, aktiv Spanne 0 ... 23 mA Signal-Charakterisierung linear Elektrische Spezifikation Ausgangsspannung max. 24 V Prüfspannung 500 V Kabeltyp Kabelspezifikation Empfehlung: geschirmte Leitung Kabelspezifikation max. 2,5 mm (14 AWG) Relaisausgänge Elektrische Spezifikation Relaistypen •... -
Seite 17: Protokollspezifische Daten
Liquiline System CA80NO Erweiterungsmodul Schaltspannung Last (max.) Schaltzyklen (min.) 230 V AC, cosΦ = 0,8 ... 1 0,1 A 700.000 0,5 A 450.000 120.000 115 V AC, cosΦ = 0,8 ... 1 0,1 A 1.000.000 0,5 A 650.000 170.000 24 V DC, L/R = 0 ... 1 ms 0,1 A 500.000... -
Seite 18: Modbus Tcp
Liquiline System CA80NO Modbus TCP TCP-Port TCP-Verbindungen Protokoll Funktionscodes 03, 04, 06, 08, 16, 23 Broadcast unterstützt für Funktionscodes 06, 16, 23 Ausgangsdaten 16 Messwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Status) Eingangsdaten 4 Sollwerte (Wert, Einheit, Status), 8 digitale Werte (Wert, Sta- tus), Diagnoseinformationen Unterstützte Merkmale... -
Seite 19: Profinet
Liquiline System CA80NO PROFINET Protokoll "Application layer protocol for decentral device periphery and distributed automation", PNIO Version 2.34 Kommunikationstyp 100 MBit/s Konformitätsklasse Conformance Class B Netzlastklasse Netload Class II Baudrate Automatische 100 Mbit/s mit Vollduplex-Erkennung Zykluszeiten Ab 32 ms Geräteprofil Application interface identifier 0xF600 Generisches Gerät... -
Seite 20: Leistungsaufnahme
‣ Maximal 2 Module "DIO" sind zulässig. ‣ Im Zweifel an Ihre Endress+Hauser-Vertriebszentrale wenden. Kabeldurchführungen und mögliche Kabeldurchmesser Der angegebene Leistungswert auf dem Typenschild bezieht sich auf die Leistungsaufnahme bei einer Inbetriebnahme bei 5˚C (41 °F) nach einer Minute Betriebszeit. - Seite 21 Liquiline System CA80NO Übersicht aller optionalen Module Modulbezeichnung • 2 Analogaus- • 2 Relais • 4 Relais • 2 Digitale Sensor- • 2 Digitale Ein- gänge • Best.-Nr. • Best.-Nr. eingänge gänge 0/4 ... 20 mA 71125375 71125376 • 2 Spannungsver- •...
- Seite 22 Liquiline System CA80NO Modulbezeichnung • 2 Analogaus- • 4 Analogaus- • 2 Analogeingänge • Ethernet (Web- gänge gänge 0/4 ... 20 mA server oder Mod- 0/4 ... 20 mA 0/4 ... 20 mA • Best.-Nr. bus TCP) • Best.-Nr. • Best.-Nr.
-
Seite 23: Sensoranschluss (Optional)
Liquiline System CA80NO Sensoranschluss (optional) Sensoren mit Memosens-Protokoll Sensortypen Sensorkabel Sensoren Digitale Sensoren ohne mit Steckverbindung • pH-Sensoren zusätzliche interne Span- und induktiver Sig- • Redoxsensoren nungsversorgung nalübertragung • Kombisensoren • Sauerstoffsensoren (amperometrisch und optisch) • Konduktiv messende Leitfähigkeitssensoren • Chlorsensoren (Desinfektion) Festkabel Induktiv messende Leitfähigkeitssensoren... -
Seite 24: Reagenzienbedarf
Liquiline System CA80NO Reagenzienbedarf • ca. 100 μl pro Reagenz und Messung • 1 Set Reagenzien reicht bei einem Messintervall von 10 min für ca. 2 Monate Standardbedarf bei einem Kalibrierintervall von 48 h ca. 420 ml (14,2 fl.oz) pro Monat Kalibrierintervall 1 h ... -
Seite 25: Umgebung
Liquiline System CA80NO Montageabstand bei Ausführung für Wandmontage Ø 11 (0.43) Ø 10.7 (0.42) 120 (4.72) A0036779 19 Abmessungen Halterung. Maßeinheit mm (in) Umgebung Umgebungstemperaturbe- Alle Gehäuse-Ausführungen mit Ausnahme der Outdoor-Ausführung reich +5 ... +40 °C (41 ... 104 °F) Outdoor-Ausführung... -
Seite 26: Konstruktiver Aufbau
Liquiline System CA80NO Konstruktiver Aufbau Abmessungen 463 (18.23) 530 (20.87) A0028820 20 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in) 417 (16.42) 530 (20.87) A0030419 21 Liquiline System CA80 offener Aufbau, Abmessungen in mm (in) Endress+Hauser... -
Seite 27: Gewicht
Liquiline System CA80NO 654 (25.74) A0028821 22 Liquiline System CA80 mit Sockel, Abmessungen in mm (in) Gewicht Bestellausprägung Gewicht mit Kühlmodul Gewicht ohne Kühlmodul Schrankausführung 42 kg (92,6 lbs) 39,5 kg (87,1 lbs) Offener Aufbau 34 kg (74,96 lbs) 31,5 kg (69,45 lbs) Standgehäuse... -
Seite 28: Prozessanschluss
Liquiline System CA80NO Formdichtung Elastomer EPDM Ablaufrohr Kunststoff PP Probenvorlage (optional) • Becher • Kunststoff PMMA • Deckel • Kunststoff PP • Füllstandserkennung • Edelstahl 1.4404 (V4A) • Dichtung • EPDM Ventil (optional) PVDF Prozessanschluss Probeneingang: Mit Probenvorlagegefäß Steckverbinder für starre Schläuche mit AD 4 mm Ohne Probenvorlagegefäß... -
Seite 29: Fernbedienung
Liquiline System CA80NO Fernbedienung Über PROFIBUS DP Master class 1 (PLC, DCS) Master class 2 (FieldCare, PDM) PROFIBUS DP (RS485) FXA291 Ethernet A0039617 25 PROFIBUS DP Terminierungswiderstand Über Modbus RS485 Modbus Master / Gateway Modbus RS485 (RTU, ASCII) FXA291... -
Seite 30: Sprachpakete
Liquiline System CA80NO Über Ethernet: Webserver/Modbus TCP/PROFINET/EtherNet/IP Ethernet client FieldCare/ Webbrowser Ethernet FXA291 A0039616 27 Modbus TCP oder EtherNet/IP oder PROFINET Sprachpakete Die in der Bestellstruktur gewählte Sprache ist die werkseitig voreingestellte Bediensprache. Alle anderen Sprachen sind über Menü wählbar. -
Seite 31: Bestellinformationen
Liquiline System CA80NO Bestellinformationen Produktseite www.endress.com/ca80no Produktkonfigurator Auf der Produktseite finden Sie rechts neben dem Produktbild den Button Konfiguration. Diesen Button anklicken. In einem neuen Fenster öffnet sich der Konfigurator. Das Gerät nach Ihren Anforderungen konfigurieren, indem Sie alle Optionen auswählen. - Seite 32 Liquiline System CA80NO Suchen. Geräteinformationen werden angezeigt. Registerkarte "Ersatzteile" anwählen. Produktwurzel anklicken. Die vollständige Bestellstruktur wird angezeigt. Folgende Verbrauchsmaterialien sind erhältlich: • Reagenzien- und Standardlösungen CY80NO • Reiniger CY800 (für geräteinterne Schläuche) • Reiniger CY820 (für Schläuche der Probenvorbereitung und des Probenvorlagegefäßes) •...
- Seite 33 Liquiline System CA80NO Sensoren pH-Glaselektroden Memosens CPS11E • pH-Sensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps11e Technische Information TI01493C Memosens CPS41E • pH-Sensor für die Prozesstechnik • Mit Keramikdiaphragma und KCl-Flüssigelektrolyt •...
- Seite 34 Liquiline System CA80NO Redoxelektroden Memosens CPS12E • Redoxsensor für Standardanwendungen in Prozess und Umwelttechnik • Digital mit Memosens 2.0 Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cps12e Technische Information TI01494C Memosens CPS42E • Redoxsensor für die Prozesstechnik • Digital mit Memosens 2.0 Technologie •...
- Seite 35 Liquiline System CA80NO Oxymax COS61D • Optischer Sauerstoffsensor für Trink- und Brauchwassermessungen • Messprinzip: Fluoreszenzlöschung • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos61d Technische Information TI00387C Memosens COS81D • Sterilisierbarer, optischer Sensor für gelösten Sauerstoff • Mit Memosens-Technologie • Produktkonfigurator auf der Produktseite: www.endress.com/cos81d...
-
Seite 36: Kommunikationsspezifisches Zubehör
Liquiline System CA80NO Trennschichtmessung Turbimax CUS71D • Eintauchsensor für Trennschichtmessung • Ultraschall-Interface-Sensor • Produktkonfigurator auf der Produktseite: www.endress.com/cus71d Technische Information TI00490C Kabelklettverbinder • 4 Stück, für Sensorkabel • Best.-Nr. 71092051 Kommunikationsspezifisches Zusätzliche Funktionalität Zubehör ‣ Bei der Bestellung von Freischaltcodes die Seriennummer Ihres Geräts angeben. -
Seite 37: Systemkomponenten
Liquiline System CA80NO Software Memobase Plus CYZ71D • PC-Software zur Unterstützung der Laborkalibrierung • Visualisierung und Dokumentation des Sensormanagements • Datenbank-Speicherung von Sensorkalibrierungen • Produktkonfigurator auf der Produktseite: www.endress.com/cyz71d Technische Information TI00502C Field Data Manager Software MS20/21 • PC-Software zur zentralen Datenverwaltung •... - Seite 40 *71509923* 71509923 www.addresses.endress.com...
