Liquiline System CA80HA
4. Bestellausprägungen G'- und NPT-Kabelverschraubungen: Die bereits montierten
Kabelverschraubungen mit M-Gewinde gegen die beigelegten G'- oder NPT-Kabelver-
schraubungen austauschen. Die Schlauchdurchführungen M32 sind davon nicht betrof-
fen.
5. Bei der Installation die Vorgaben für Schutzerdung einhalten.

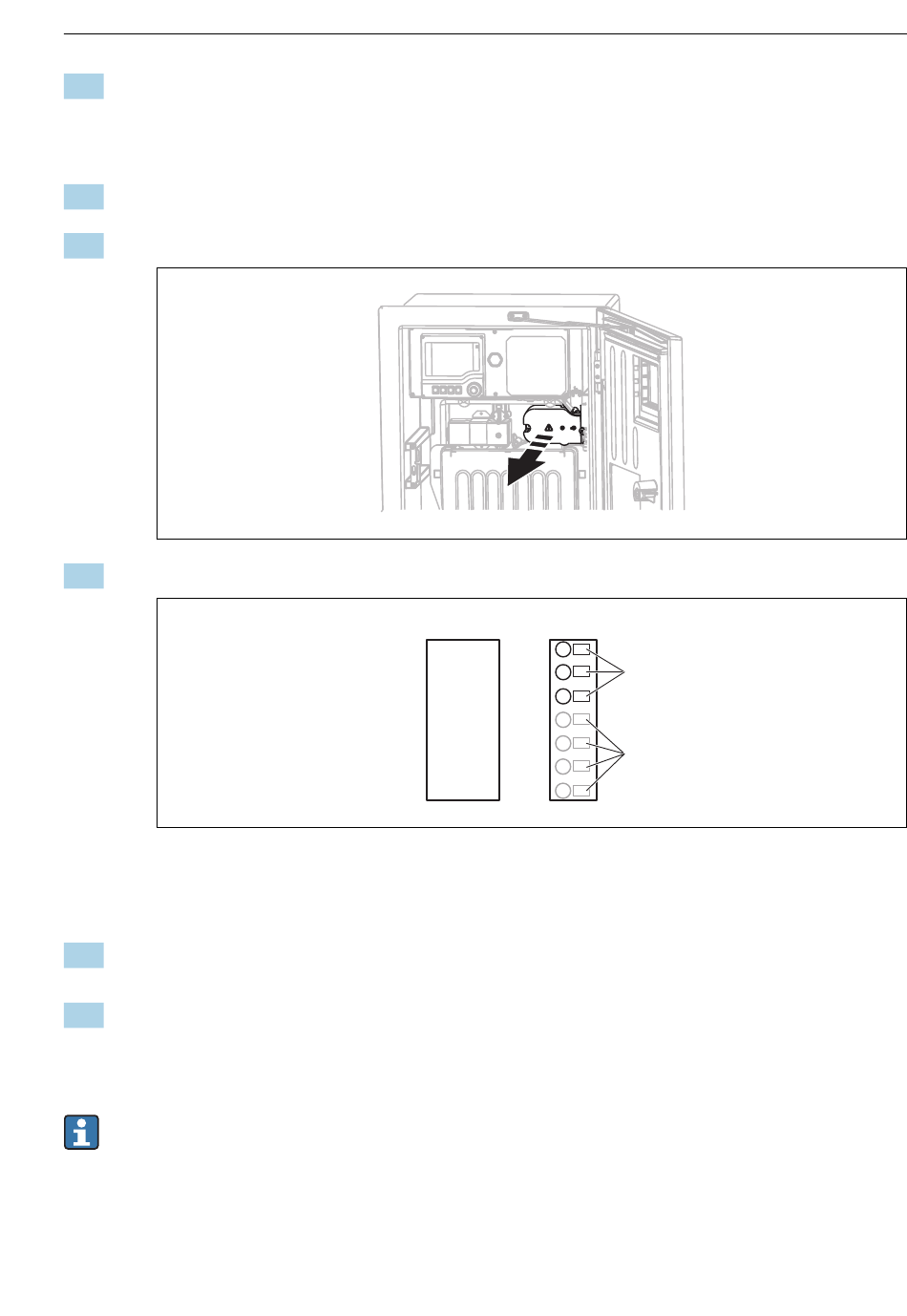

6. Die Schutzabdeckung in der rechten oberen Ecke entfernen.

7. Das Reinigungsventil an den folgenden Steckklemmen anschließen:

 12 Anschluss Liquiline System CAT810
1 Liquiline System CAT810, 100 ... 120 V/200 ... 240 V AC
2 Werden nicht verwendet
8. Die Schutzabdeckung nach dem Anschluss befestigen. Darauf achten, dass keine Kabel
oder Schläuche eingeklemmt sind.
9. Die Trägerplatte mit den 6 Schrauben nach dem Anschluss befestigen.
5.2.2 Anschluss der optionalen Schlauchheizung und der Kommunikation von
CAT820/CAT860 mit dem Analysator
Möglichst nur konfektionierte Originalkabel verwenden. Sensor-, Feldbus- und Ethernet-
kabel müssen geschirmte Kabel sein.
Endress+Hauser
SP1
BK N
BK L
GN/YE PE
GY 86
PK
85
GN 97
YE 98
Elektrischer Anschluss
1
2
A0028925
A0028926
