Liquiline System CA80HA
4

Montage

VORSICHT
L
Verletzungsgefahr und Beschädigung des Gerätes bei falschem Transport oder Installa-
tion
‣
Den Analysator mit einem Hubwagen oder Gabelstapler transportieren. Für die Installation
sind 2 Personen notwendig.
‣
Das Gerät an den Griffmulden anheben.
‣
Bei Ausführung mit Standgehäuse sicherstellen, dass das Gehäuse am Boden fixiert ist.
‣
Überprüfen, dass der Analysator vollständig an der Wandhalterung oben und unten einge-
hakt ist und mit der Sicherungsschraube an der oberen Wandhalterung fixieren.
4.1

Montagebedingungen

4.1.1 Einbaumöglichkeiten
3 Arten sind möglich, den Analysator zu montieren:
• Als eigenständiges Auftisch-Gerät
• An einer Wand montiert
• Auf einen Sockel montiert
4.1.2

Abmessungen

463 (18.23)

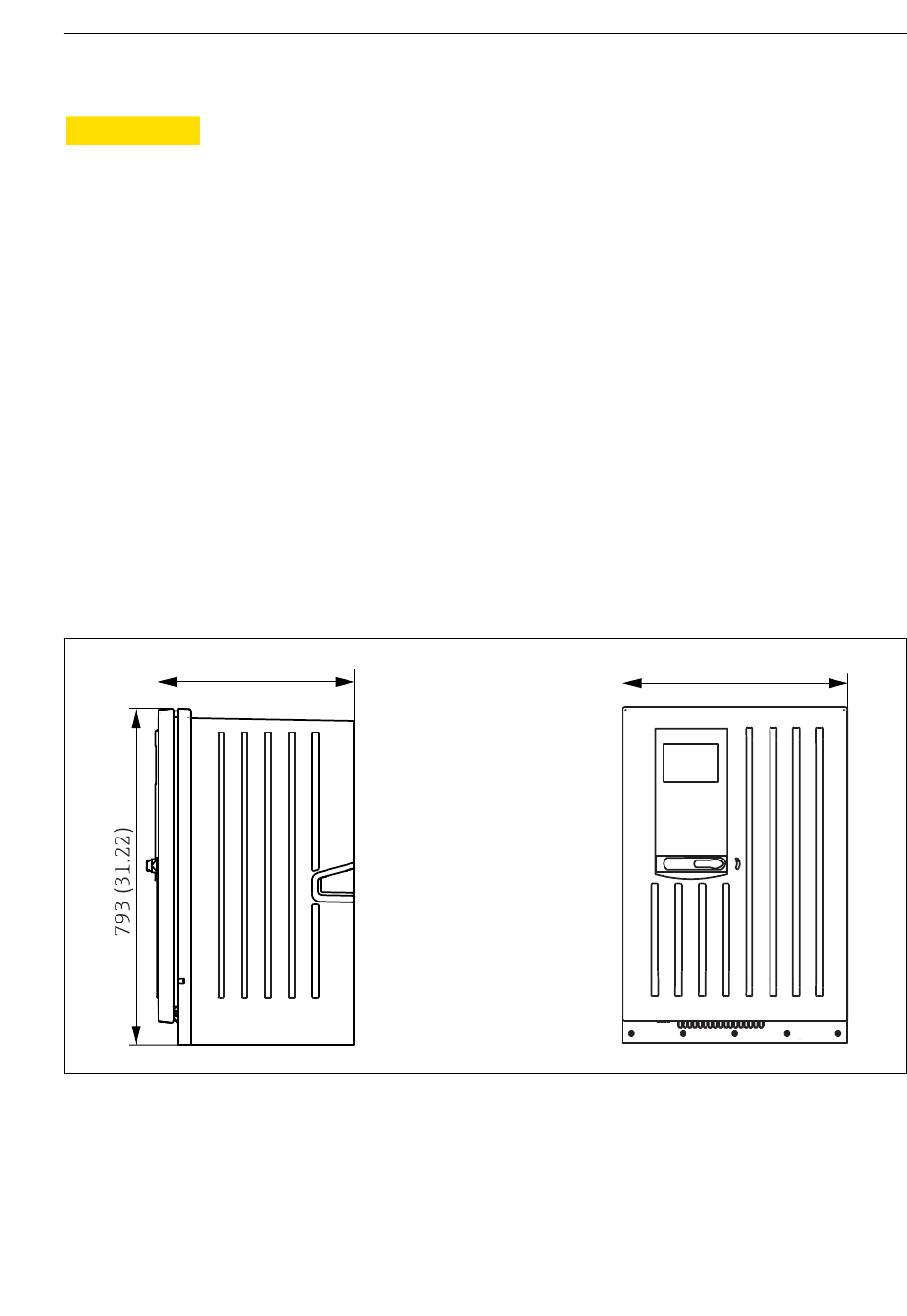

 1 Liquiline System CA80 geschlossener Aufbau, Abmessungen in mm (in)
Endress+Hauser
Montage
530 (20.87)
A0028820
11
