Inbetriebnahme

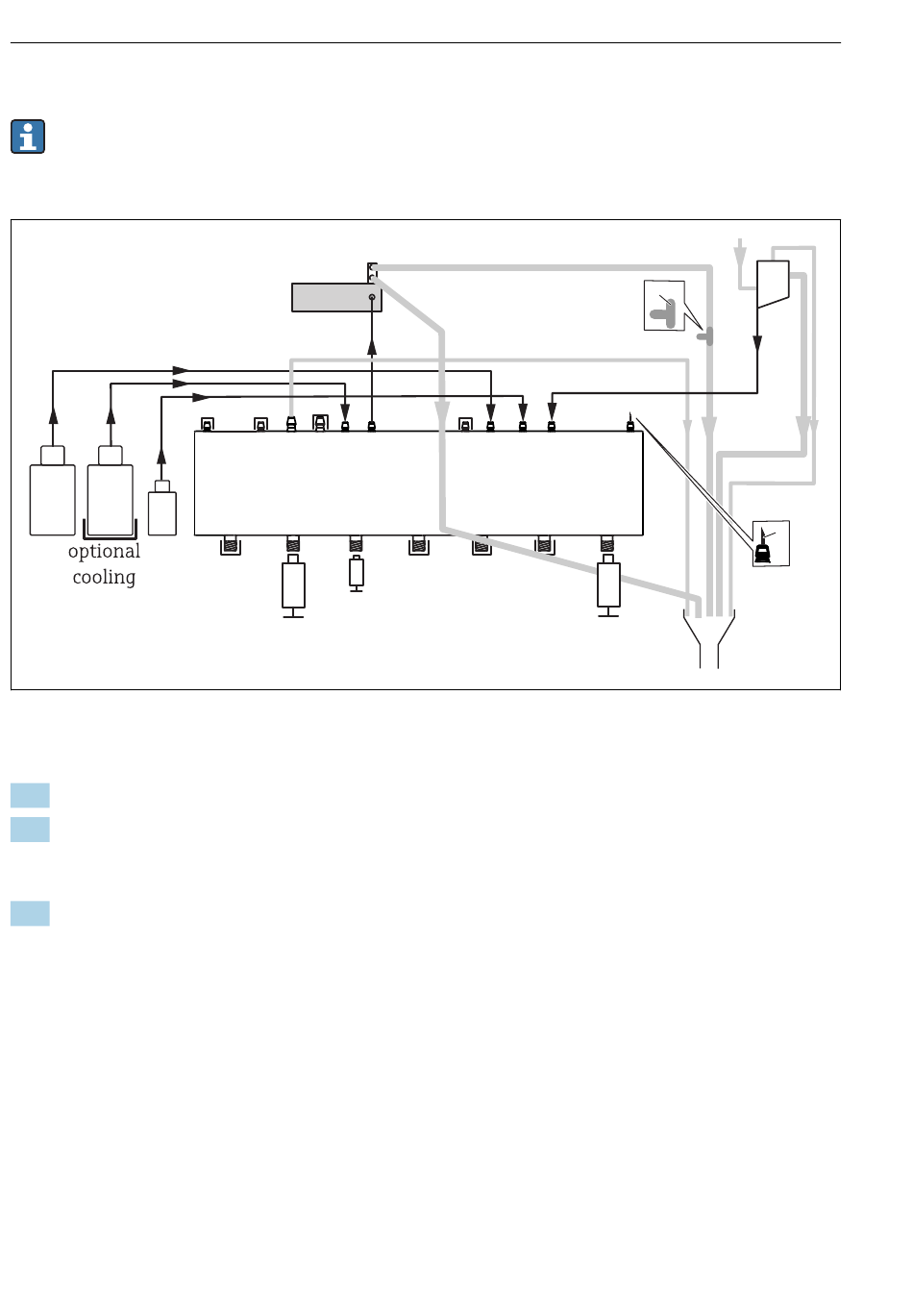

Verschlauchungsplan
Den Verschlauchungsplan finden Sie auch
• an der Innenseite der Tür des Analysators
• in der Betriebsanleitung des Analysators (→  5)
S1
RK
C
S1
RK
C
 45 Liquiline System CA80HA, Einkanalgerät
1. Schlauch D6 stetig fallend von M zu D verlegen.
2. Das an dem T-Verbinder (1) an Schlauch D5 abzweigende Schlauchstück dient dem
atmosphärischen Ausgleich. Das Schlauchstück am T-Verbinder (1) in die dafür vorge-
sehene Öffnung in der Rückwand des Analysators stecken.
3. Den Anschluss ganz rechts oben am Liquidmanager nicht verschließen. Hierzu die abge-
schrägte, oben offene Verschlusskappe verwenden.
S1 Standard 1
RK Reagenz RK
W1 Ablauf
Cu Küvette
M Photometer/Messzelle
44
D5
D6
M
Cu
W1 RK
2
3
1
D7
S1 C
P
7
P Probe
2, 3, 7 Spritzen
D Ablauf
SC Probenvorlage
C Reiniger
Liquiline System CA80HA
SC
P
D1
D2
2
D
A0034793
