DeltaSol C Plus
®

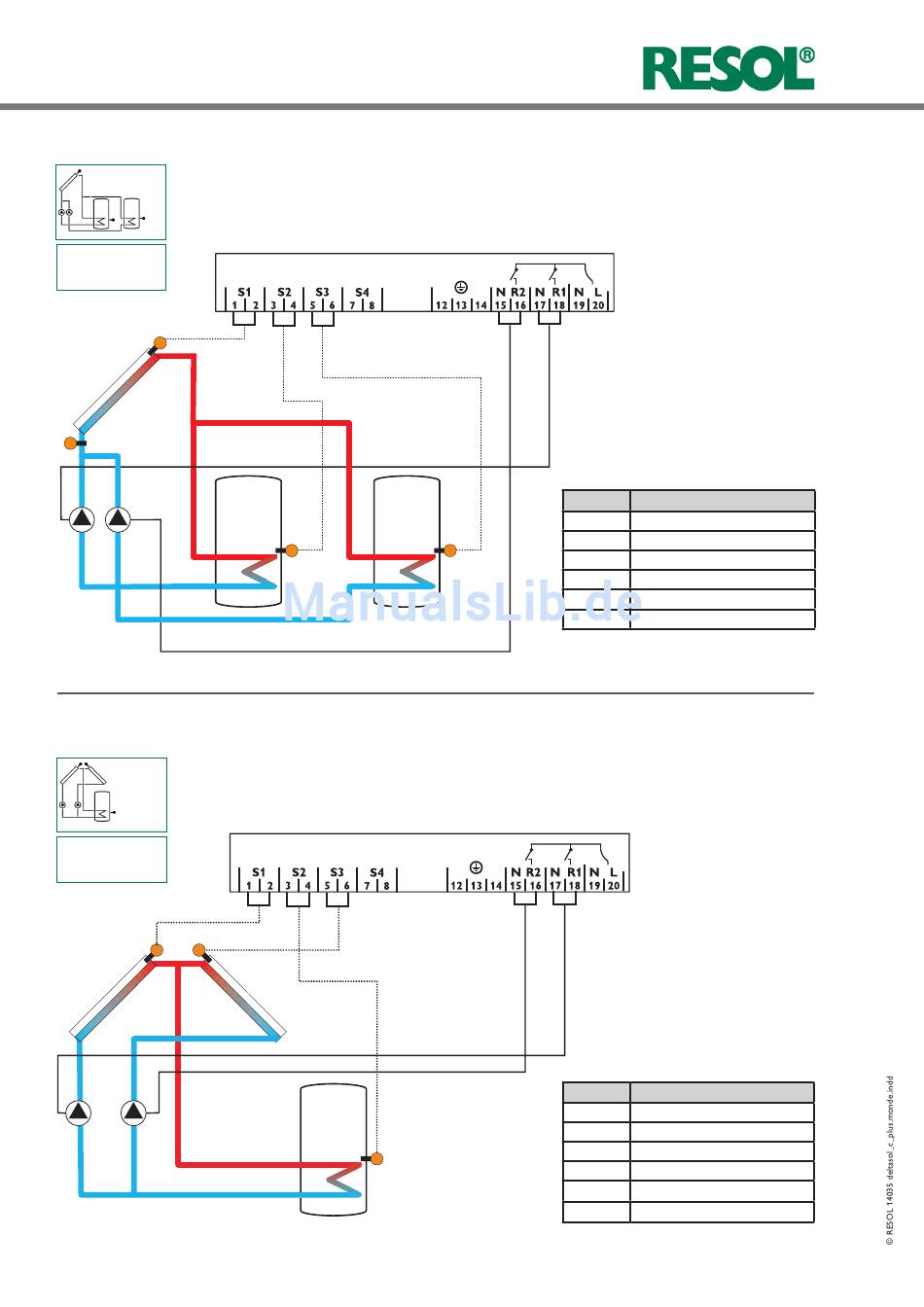

1.2.6 Klemmenbelegung Anlage 6
ANL 6
S1
S4
Speicher 1
R1 R2
1.2.7 Systemanschluss Anlage 7
ANL 7
S3
S1
R2
R1
8
|
2-Speicher-Solarsystem mit Pumpenlogik mit 2 Spei-
chern, 3 Sensoren und 2 Solarpumpen.
Speicher 2
S2
S3
Solarsystem mit Ost- Westdach, 1 Speicher, 3 Sensoren
und 2 Solarpumpen.
S2
Symbol Beschreibung
S1 Kollektorsensor
S2 Speichersensor 1
S3 Speichersensor 2
S4 Messfühler (optional)
R1 Solarpumpe Speicher 1
R2 Solarpumpe Speicher 2
Symbol Beschreibung
S1 Kollektorsensor 1
S2 Speichersensor
S3 Kollektorsensor 2
S4 Messfühler (optional)
R1 Solarpumpe Kollektor 1
R2 Solarpumpe Kollektor 2
