DeltaSol C Plus
®

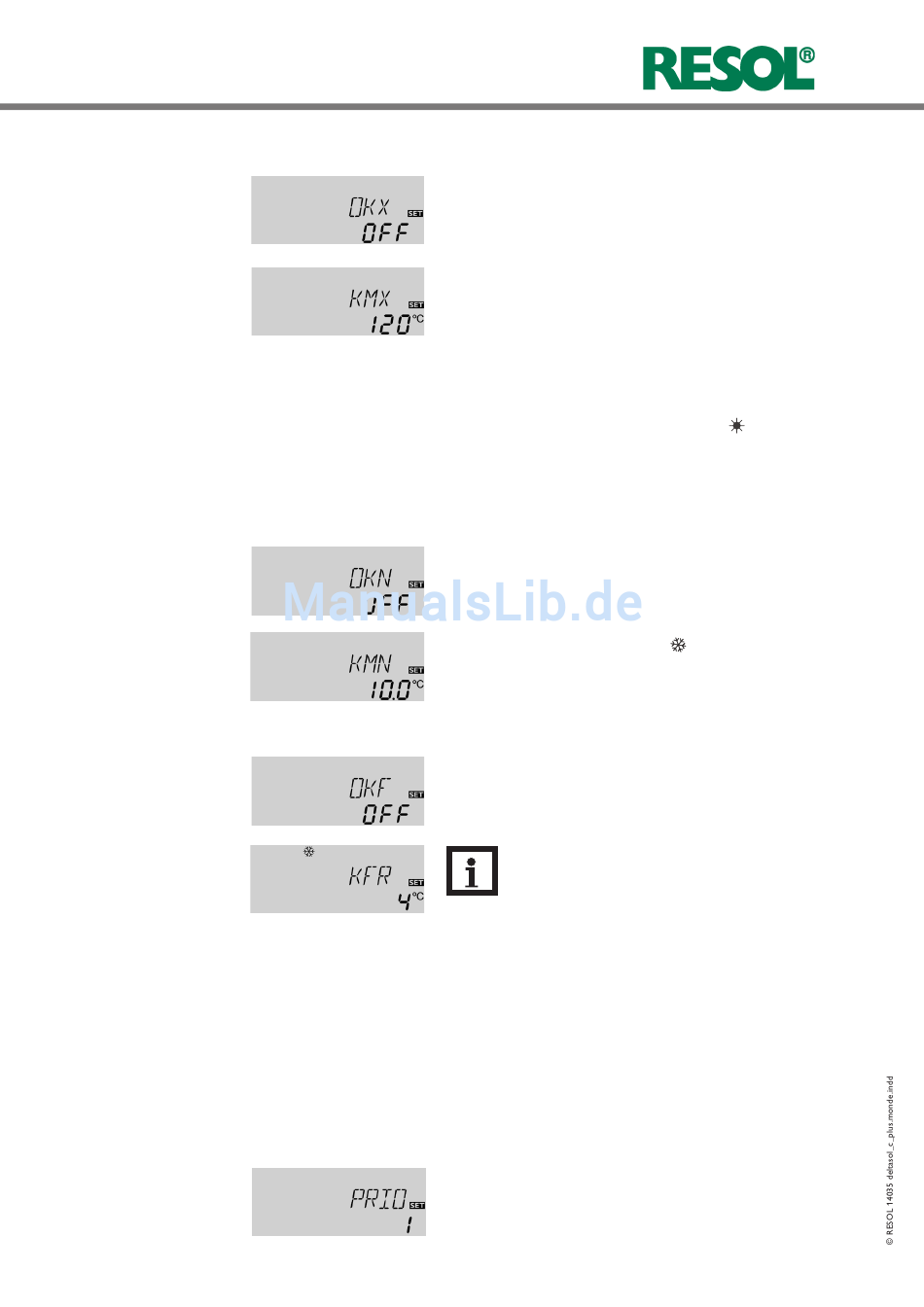

4.1.14 Systemkühlung
OKX / OKX1 / OKX2:
Option Systemkühlung
Einstellbereich OFF ... ON
Werkseinstellung OFF
KMX / KMX1 / KMX2:
Kollektormaximaltemperatur
Einstellbereich 100... 190 °C
Werkseinstellung 120 °C
4.1.15 Option Kollektorminimalbegrenzung
OKN / OKN1 / OKN2:
Kollektorminimalbegrenzung
Einstellbereich OFF / ON
Werkseinstellung OFF
KMN / KMN1 / KMN2:
Kollektorminimaltemperatur
Einstellbereich 10 ... 90 °C
Werkseinstellung 10 °C
4.1.16 Option Frostschutzfunktion
OKF / OKF1 / OKF2:
Frostschutzfunktion
Einstellbereich OFF / ON
Werkseinstellung OFF
KFR / KFR1 / KFR2:
Frostschutztemperatur
Einstellbereich -10 ... 10 °C
Werkseinstellung 4,0 °C

4.1.17 Pendelladung

Zugehörige Einstellwerte:
Vorrang [PRIO]
Pendelpausenzeit [tSP]
Pendelladezeit [tUMW]
Die DeltaSol C Plus Vorranglogik:
®
Vorrang:
18
|
Bei Erreichen der eingestellten Speichermaximaltemperatur,
schaltet die Solaranlage ab. Steigt jetzt die Kollektortem-
peratur auf die eingestellte Kollektormaximaltemperatur
(KMX / KMX1 / KMX2) an, wird die Solarpumpe solange
aktiviert, bis dieser Temperaturgrenzwert wieder unter-
schritten wird. Dabei kann die Speichertemperatur weiter
ansteigen (nachrangig aktive Speichermaximaltemperatur),
jedoch nur bis 95 °C (Speichersicherheitsabschaltung). Liegt
die Speichertemperatur über der Speichermaximaltempera-
tur (S MX / S1MX / S2MX) und die Kollektortemperatur
mindestens 5 K unter der Speichertemperatur, läuft die
Solaranlage solange weiter, bis der Speicher über den Kol-
lektor und die Rohrleitungen wieder unter die eingestellte
Speichermaximaltemperatur (S MX / S1MX / S2MX) zu-
rückgekühlt wurde (nur bei aktivierter Funktion ORUE).
Bei aktiver Systemkühlung wird im Display
angezeigt.Durch die Kühlfunktion bleibt die Solaranlage an
heißen Sommertagen länger betriebsbereit und sorgt für
eine thermische Entlastung des Kollektorfeldes und des
Wärme trä germediums.
Die Kollektor-Minimaltemperatur ist eine Mindesteinschalt
temperatur, die überschritten werden muss, damit die Solar-
pumpe (R1 / R2) eingeschaltet wird. Die Mindesttemperatur
soll ein zu häufiges Einschalten der Solarpumpe bei geringen
Kollektor-Temperaturen verhindern. Bei unterschrittener
Minimaltempe ratur wird im Display
Die Frostschutzfunktion setzt bei Unterschreiten der ein-
gestellten Frostschutztemperatur den Ladekreis zwischen
Kollektor und dem Speicher in Betrieb, um das Medium
vor dem einfrieren oder „eindicken" zu schützen. Bei über-
schreiten der eingestellten Frostschutztemperatur um 1 °C
wird der Ladekreis ausgeschaltet.
Hinweis
Da für diese Funktion nur die begrenzte Wärme-
menge des Speichers zu Verfügung steht, sollte die
Frost-schutzfunktion nur in Gebieten angewandt
werden, in denen an nur wenigen Tagen im Jahr
Temperaturen um den Gefrierpunkt erreicht
werden.

Werkseinstellung

(1 / ANL 5,6) (2 / ANL 4)
2 Min.
15 Min.
Die oben aufgeführten Optionen und Parameter haben nur
in Mehrspeichersystemen (System ANL = 4, 5, 6) eine Bedeu-
tung. Bei Einstellung Vorrang 0 werden die Speicher, die eine
Temperaturdifferenz zum Kollektor aufweisen, in numerischer
Reihenfolge (Speicher 1 oder 2) geladen (ANL = 4, 5). Grund-
sätzlich wird zu diesem Zeitpunkt immer nur ein Speicher
geladen. Bei ANL = 6 ist auch eine Parallelladung möglich.
(blinkend)
(blinkend) angezeigt.

Einstellbereich

0-2
1-30 Min.
1-30 Min.
