C Plus
DeltaSol
®

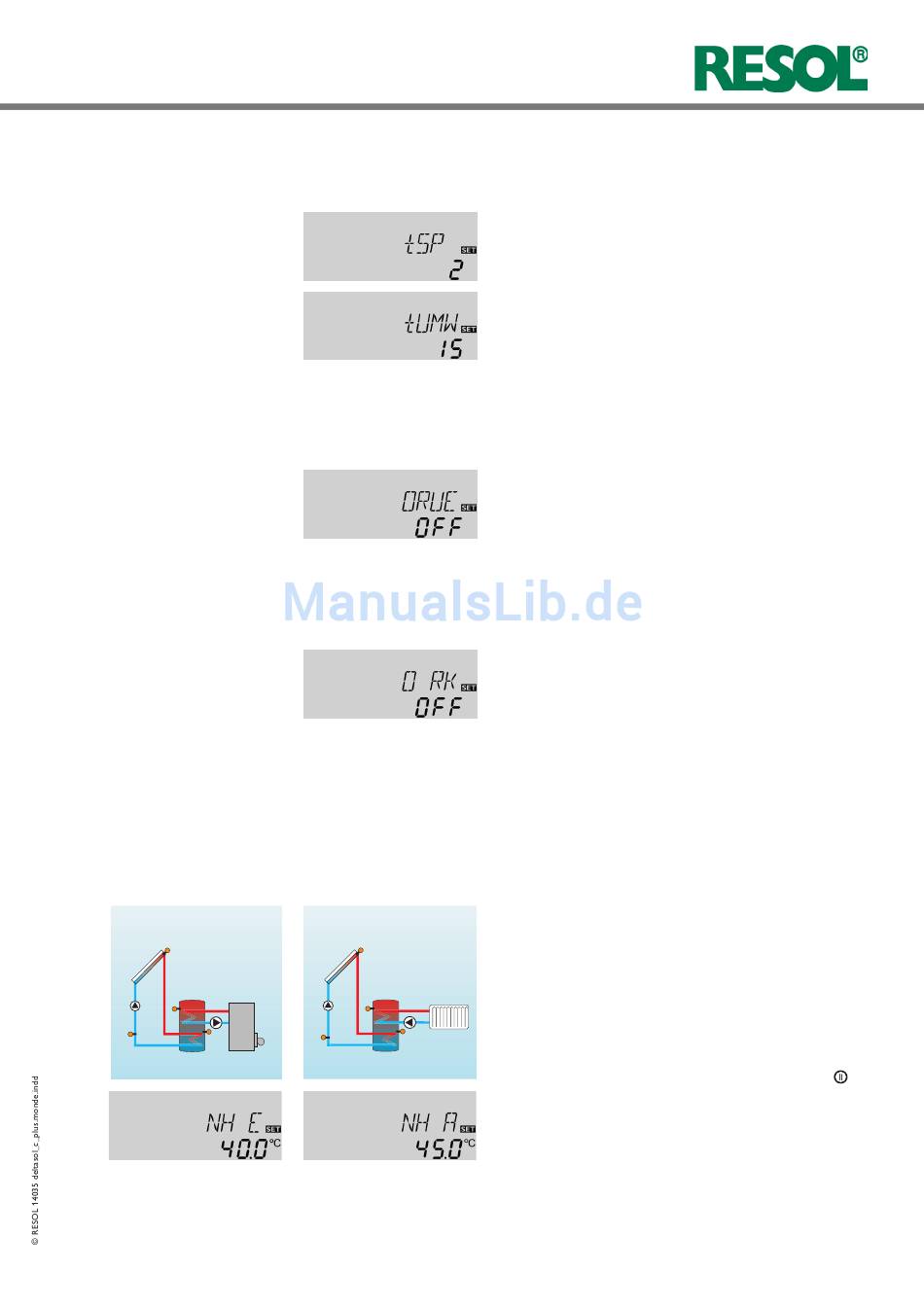

Pendelpausenzeit / Pendelladezeit /
Kollektoranstiegstemperatur:
4.1.18 Rückkühlungsfunktion
ORUE:
Option Rückkühlung
Einstellbereich OFF ... ON
Werkseinstellung OFF
4.1.19 Röhrenkollektorfunktion
O RK:
Röhrenkollektorfunktion
Einstellbereich OFF ... ON
Werkseinstellung OFF
4.1.20 Thermostatfunktion (ANL = 3)
Nachheizung
NH E:
Thermostat-Einschalt tem-
peratur
Einstellbereich: 0,0 ... 95,0 °C
Werkseinstellung: 40,0 °C
Überschusswärmenutzung
NH A:
Thermostat-Ausschalttem pe-
ratur
Einstellbereich: 0,0 ... 95,0 °C
Werkseinstellung: 45,0 °C
Die Regelung überprüft die Speicher auf Lademöglichkeit
(Einschaltdifferenz). Kann der Vorrangspeicher nicht beladen
werden, so wird der Nachrangspeicher überprüft. Ist es
möglich den Nachrangspeicher zu beladen, wird dieses für
die sogenannte Pendelladezeit (tUMW) durchgeführt. Nach
Ablauf der Pendelladezeit wird die Beladung abgebrochen.
Der Regler beobachtet den Anstieg der Kollektortemperatur.
Steigt diese innerhalb der Pendelpausenzeit (tSP) um die
Kollektoranstiegstemperatur (∆T-Kol 2 K, fest in der Software
hinterlegter Wert) an, so wird die abgelaufene Pausenzeit
wieder auf Null gesetzt und die Pendelpausenzeit beginnt von
vorne. Wird die Einschaltbedingung für den Vorrangspeicher
nicht erreicht, wird die Beladung des Nachrangspeicher fort-
gesetzt. Hat der Vorrangspeicher seine Maximaltemperatur
erreicht, wird die Pendelladung nicht durchgeführt.
Bei Erreichen der eingestellten Speichermaximaltemperatur
(SMAX, S1MX, S2MX) bleibt die Solarpumpe eingeschaltet,
um eine Überhitzung des Kollektors zu verhindern. Dabei
kann die Speichertemperatur weiter ansteigen, jedoch nur
bis 95 °C (Speichersicherheitsabschaltung).
Am Abend läuft die Solaranlage solange weiter, bis der Speicher
über den Kollektor und die Rohrleitungen, wieder auf seine
eingestellte Speichermaximaltemperatur zurückgekühlt wurde.
Stellt der Regler einen Anstieg um 2 K gegenüber der zu-
letzt gespeicherten Kollektortemperatur fest, so wird die
Solarpumpe für 30 Sekunden auf 100 % eingeschaltet um
die aktuelle Mediumtemperatur zu erfassen. Nach Ablauf der
Solarpumpenlaufzeit wird die aktuelle Kollektortemperatur
als neuer Bezugspunkt gespeichert. Wenn die erfasste Tem-
peratur (neuer Bezugspunkt) wieder um 2 K überschritten
wird, so schaltet sich die Solarpumpe wieder für 30 Sekun-
den ein. Sollte während der Laufzeit der Solarpumpe oder
auch des Anlagenstillstandes, die Einschaltdifferenz zwischen
Kollektor und Speicher überschritten werden, so schaltet
der Regler automatisch in die Solarbeladung um.
Wenn die Kollektortemperatur während des Stillstandes um
2 K absinkt, so wird der Einschaltpunkt für die Röhrenkol-
lektorfunktion neu errechnet.
Die Thermostatfunktion arbeitet unabhängig vom Solarbe-
trieb und kann z. B. für eine Überschusswärmenutzung oder
eine Nachheizung eingesetzt werden.
• NH E < NH A
die Thermostatfunktion wird zur Nachheizung verwen-
det
• NH E > NH A
die Thermostatfunktion wird zur Überschusswärme-
nutzung verwendet
Bei eingeschaltetem 2. Relaisausgang wird im Display
angezeigt.
