Wärmemengenbilanzierung; Einstell-Kanäle - Resol DeltaSol C Plus Montageanleitung Und Bedienungsanleitung

DeltaSol C Plus
®
SDES

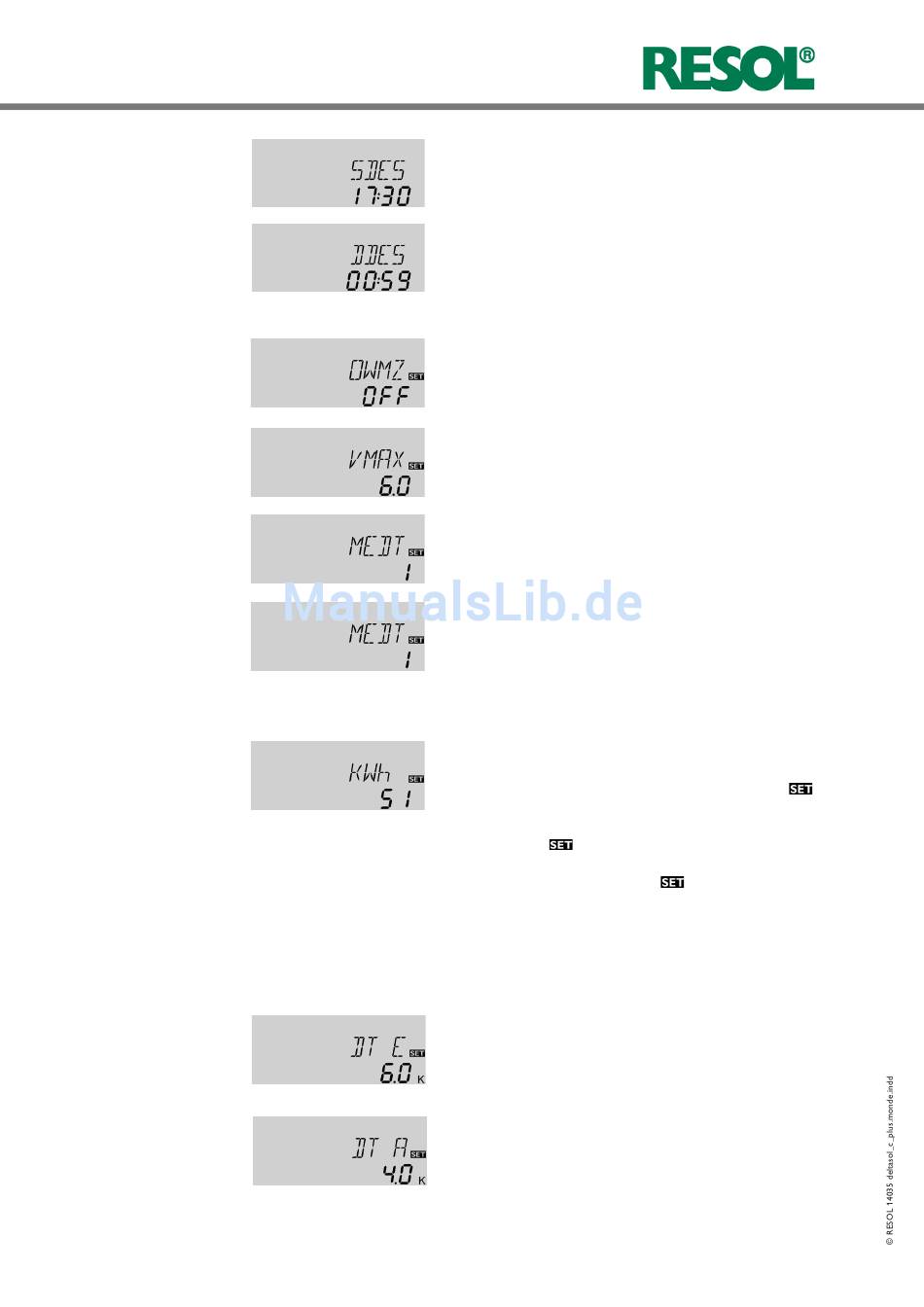

Anzeige der Startzeit
Anzeigebereich:
00:00 ... 24:00 (hh:mm)
DDES
Anzeige der Heizperiode
Anzeigebereich:
00:00 ... 24:00 (hh:mm)
4.1.9 Wärmemengenbilanzierung
OWMZ:Wärmemengen-
bilanzierung
Einstellbereich OFF ... ON
Werkseinstellung OFF
VMAX: Volumenstrom in
l/min
Einstellbereich 0 ...20
in 0.1 Schritten
Werkseinstellung 6,0
MEDT: Frostschutzart
Einstellbereich 0 ... 3
Werkseinstellung 1
MED%: Frostschutzgehalt
in (Vol-) %
MED% wird bei MEDT 0
und 3 ausgeblendet
Einstellbereich 20 ... 70
Werkseinstellung 45
kWh/MWh:Wärmemenge
in kWh / MWh
Anzeigekanal
Über die Angabe des Volumenstroms und der Referenzsen-
soren Vorlauf S1 und Rücklauf S4 wird die transportierte
Wärmemenge gemessen. Diese wird in kWh-Anteilen im
Anzeigekanal kWh und in MWh-Anteilen im Anzeigekanal
MWh angezeigt. Die Summe beider Kanäle bildet den ge-
samten Wärmeertrag.
4.1.10 ∆T -Regelung
DT E / DT1E / DT2E /
DT3E:
Einschalttemperatur differenz
Einstellbereich 1,0 ... 20,0 K
Werkseinstellung 6.0
DT A / DT1A / DT2A /
DT3A:
Ausschalttemperatur differenz
Einstellbereich 0,5 ... 19,5 K
Werkseinstellung 4.0 K
16
|
Wenn die Option thermische Desinfektion (OtD) aktiviert
ist und eine Startzeitverzögerung eingestellt wurde, wird
die eingestellte Startzeit blinkend als SDES angezeigt.
Wenn die Option thermische Desinfektion (OtD) aktiviert
ist und die Heizperiode läuft, wird die verbleibende Zeit
rückwärtslaufend (in Stunden und Minuten) als DDES an-
gezeigt.
Für die Grundsysteme (ANL) 1, 3, 4 und 5 sind in Verbin-
dung mit einem Flowmeter eine Wärme men gen bilanzierung
möglich. Dazu ist in Kanal OWMZ die Option Wärmemen-
genbilanzierung zu aktivieren.
Der am Flowmeter abzulesende Volumenstrom (l/min) muss
im Kanal VMAX eingestellt werden. Frostschutzart und
Frostschutzgehalt des Wärmeträgermediums werden in den
Kanälen MEDT und MED% angegeben.
Frostschutzart:
0 : Wasser
1 : Propylenglykol
2 : Ethylenglykol
3 : Tyfocor LS / G-LS
®
Die aufsummierte Wärmemenge kann zurückgesetzt wer-
den. Sobald einer der Anzeigekanäle der Wärmemenge
angewählt ist erscheint im Display dauerhaft das Symbol
Die Taste SET (3) muss ca. 3 Sekunden lang gedrückt wer-
den um in den RESET-Modus des Zählers zu gelangen. Das
Display-Symbol blinkt und der Wert für die Wärme-
menge wird auf 0 zurückgesetzt. Um den RESET-Vorgang
abzuschließen, muss mit der Taste
Soll der RESET-Vorgang abgebrochen werden, muss ca. 5
Sekunden gewartet werden. Der Regler springt danach
automatisch in den Anzeigemodus zurück.
Zunächst verhält sich die Regelung wie eine Standarddifferenz-
regelung. Bei Erreichen der Einschaltdifferenz (DT E / DT1E
/ DT2E) wird die Pumpe eingeschaltet und nach dem Losrei-
ßimpuls (10 s) mit der Minimaldrehzahl (nMN = 30 %) gefahren.
Erreicht die Temperaturdifferenz den eingestellten Sollwert
(DT S / DT1S / DT2S / DT3S), so wird die Drehzahl um
eine Stufe (10 %) erhöht. Bei einem Anstieg der Differenz um
2 K (ANS / ANS1 / ANS2 / ANS3) wird die Drehzahl um
jeweils 10 % angehoben bis zum Maximum von 100 %. Mit Hilfe
des Parameters „Anstieg" lässt sich das Regelverhalten anpas-
sen. Bei Unterschreiten der eingestellten Ausschalttempera-
turdifferenz (DT A / DT1A / DT2A) schaltet der Regler aus.
DT E und DT S sind gegeneinander verriegelt. DT S muss
mindestens 0,5 K über DT E liegen.
.
bestätigt werden.
