C Plus
DeltaSol
®

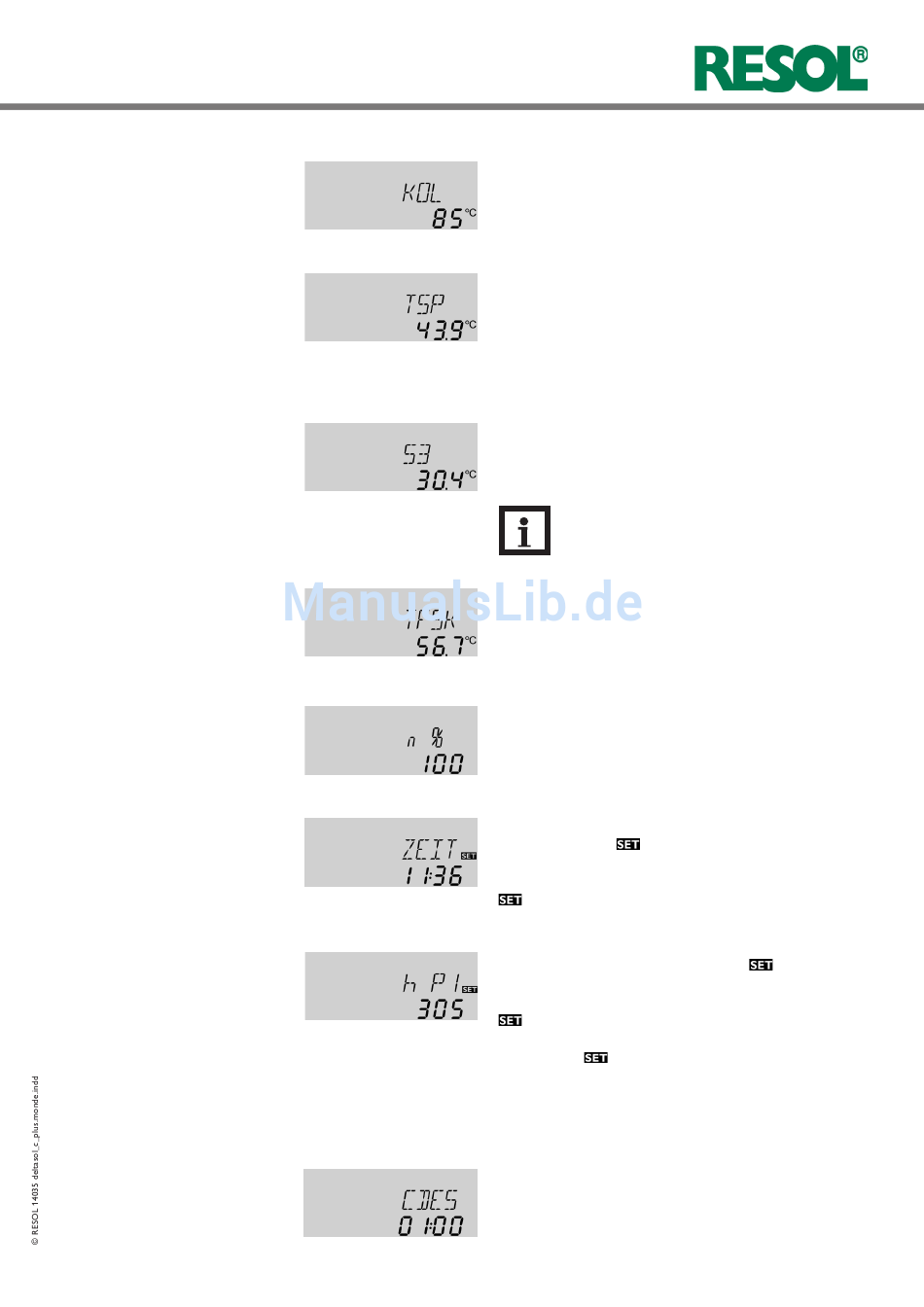

4.1.1 Anzeige Kollektortemperaturen
KOL, KOL1, KOL2:
Kollektortemperatur
Anzeigebereich: -40 ... +250 °C
4.1.2 Anzeige Speichertemperaturen
TSP, TSPU, TSPO,
TSP1, TSP2:
Speichertemperaturen
Anzeigebereich: -40 ... +250 °C
4.1.3 Anzeige Sensor 3 und Sensor 4
S3, S4:
Sensortemperaturen
Anzeigebereich: -40 ... +250 °C
4.1.4 Anzeige sonstiger Temperaturen
TFSK, TRUE, TRL:
sonstige Messtemperaturen
Anzeigebereich: -40 ... +250 °C
4.1.5 Anzeige momentane Pumpendrehzahl
n %, n1 %, n2 %:
momentane Pumpendrehzahl
Anzeigebereich: 30 ... 100 %
4.1.6 Uhrzeit
4.1.7 Betriebsstundenzähler
h P / h P1 / h P2:
Betriebsstundenzähler
Anzeigekanal
Der Betriebsstundenzähler summiert die solaren Betriebs-
stunden des jeweiligen Relais (h P / h P1 / hP2). Im Display
werden volle Stunden angezeigt.
4.1.8 Thermische Desinfektion
CDES
Countdown der
Überwachungsperiode
Anzeigebereich:
0 ... 30:0 ... 24 (dd:hh)
Zeigt die momentane Kollektortemperatur an.
• KOL : Kollektortemperatur (1-Kollektor-System)
• KOL1 : Kollektortemperatur 1
• KOL2 : Kollektortemperatur 2
Zeigt die momentane Speichertemperatur an.
• TSP : Speichertemperatur (1-Speicher-System)
• TSPU : Speichertemperatur unten
• TSPO : Speichertemperatur oben
• TSP1 : Temperatur Speicher 1
• TSP2 : Temperatur Speicher 2
Zeigt die momentane Temperatur des jeweiligen Zusatzsen-
sors (ohne Regelfunktion) an.
• S3 : Temperatur Sensor 3
• S4 : Temperatur Sensor 4
Hinweis
S3 und S4 werden nur bei angschlossenen
Temperatursensoren angezeigt.
Zeigt die momentane Temperatur des jeweiligen Sensors an.
• TFSK : Temperatur Feststoffkessel
• TRUE : Temperatur Heizungsrücklauf
• TRL : Temperatur Rücklauf
Zeigt die momentane Drehzahl der jeweiligen Pumpe an.
• n % : momentane Pumpendrehzahl (1-Pumpen-System)
• n1 % : momentane Drehzahl Pumpe 1
• n2 % : momentane Drehzahl Pumpe 2
Anzeige der aktuellen Uhrzeit.
Durch Drücken der -Taste für 2 Sekunden werden die Stun-
den, durch erneutes Drücken die Minuten blinkend dargestellt.
Die Zeit mit den Tasten 1 und 2 einstellen. Abschließend die
-Taste drücken, um die Einstellung zu speichern.
Die aufsummierten Betriebsstunden können zurückgesetzt
werden. Sobald ein Betriebsstundenkanal angewählt ist er-
scheint im Display dauerhaft das Symbol
(3) muss ca. 3 Sekunden lang gedrückt werden um in den
RESET-Modus des Zählers zu gelangen. Das Display-Symbol
blinkt und die Betriebsstunden werden auf 0 zurück-
gesetzt. Um den RESET-Vorgang abzuschließen muss dieser
mit der Taste bestätigt werden.
Um den RESET-Vorgang abzubrechen für ca. 5 Sekunden
keine Taste betätigen. Der Regler springt automatisch in den
Anzeigenmodus zurück.
Wenn die Option thermische Desinfektion (OtD) aktiviert
ist und die Überwachungsperiode läuft, wird die verblei-
bende Zeit rückwärtslaufend (in Tagen und Stunden) als
CDES angezeigt.
. Die Taste SET
15
|
