2.2.3 System-Screen

System-Screen Anzeige
Kollektor 1
Ventil
Pumpen
Speicherwärmetauscher

2.3 Blinkcodes

Sensoren
Kollektor 2
Speicher
Kollektoren
mit Kollektorsensor
Speicher 1 und 2
mit Wärme tauscher
3-Wege-Ventile
Es wird stets nur die Fließrichtung bzw.
momentane Schaltstellung angezeigt.

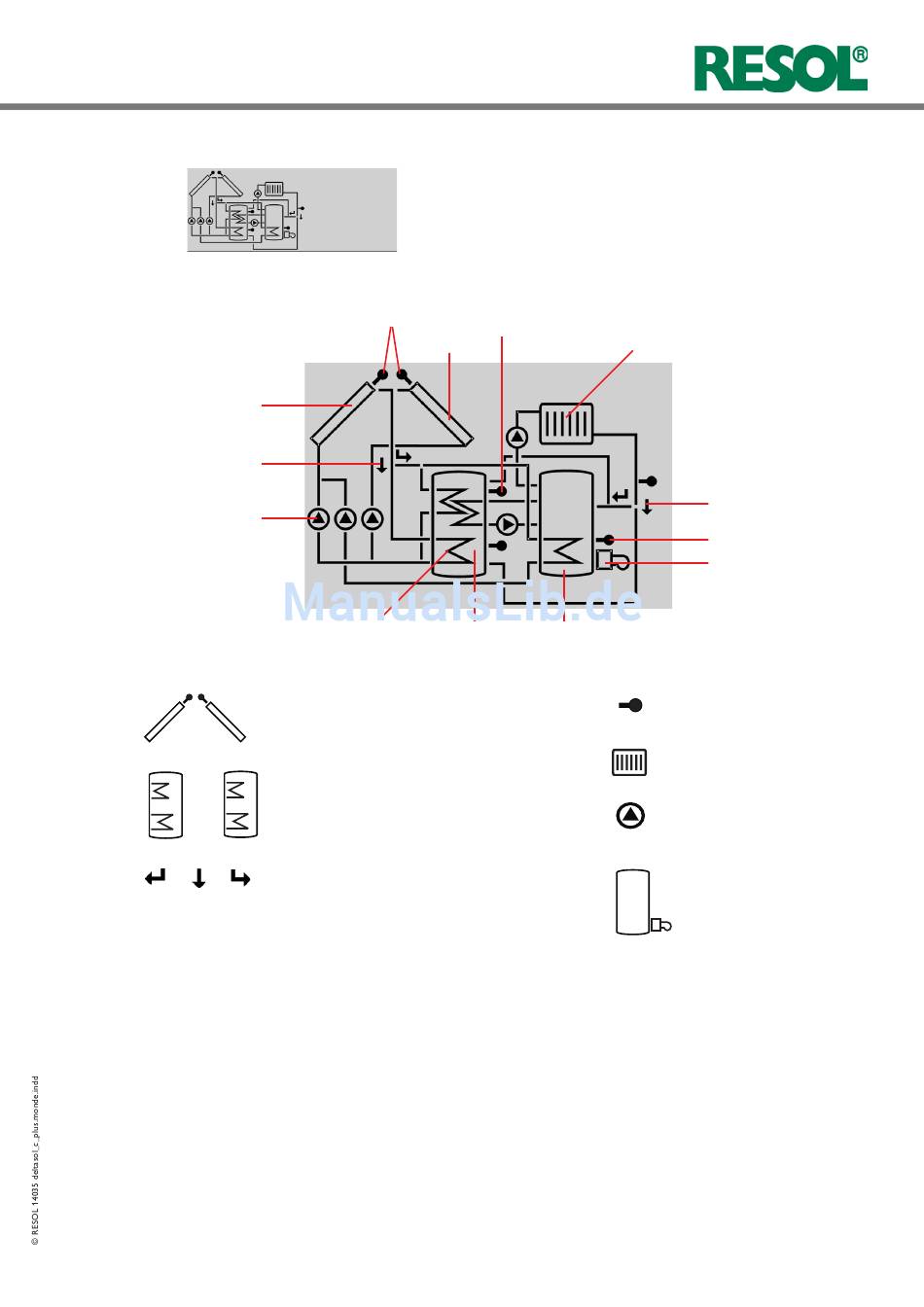

Der System-Screen (aktives Anlagenschema) zeigt im Regler
ausgewählte Schemata. Es besteht aus mehreren System-
komponenten-Symbolen, die je nach Anlagenzustand blinken,
dauerhaft angezeigt oder verborgen werden.
Sensor Speicher oben
Heizkreis
Speicher 2 oder Nachheizung
(mit Zusatzsymbol)
• Pumpen blinken während der Einschaltphase
• Sensoren blinken wenn im Display der zugehörige Sensor-
Anzeigekanal ausgewählt ist.
• Sensoren blinken schnell bei Sensordefekt.
• Brennersymbol blinkt wenn Nachheizung aktiv.
Ventil
Sensor
Zusatzsymbol
Brennerbetrieb
Temperatursensor
Heizkreis
Pumpe
Nachheizung
mit Brennersymbol
