bei 4-seitiger Frontblende: auch in unterer Blende Öffnung ausbrechen – mit Schraubendreher-Klinge

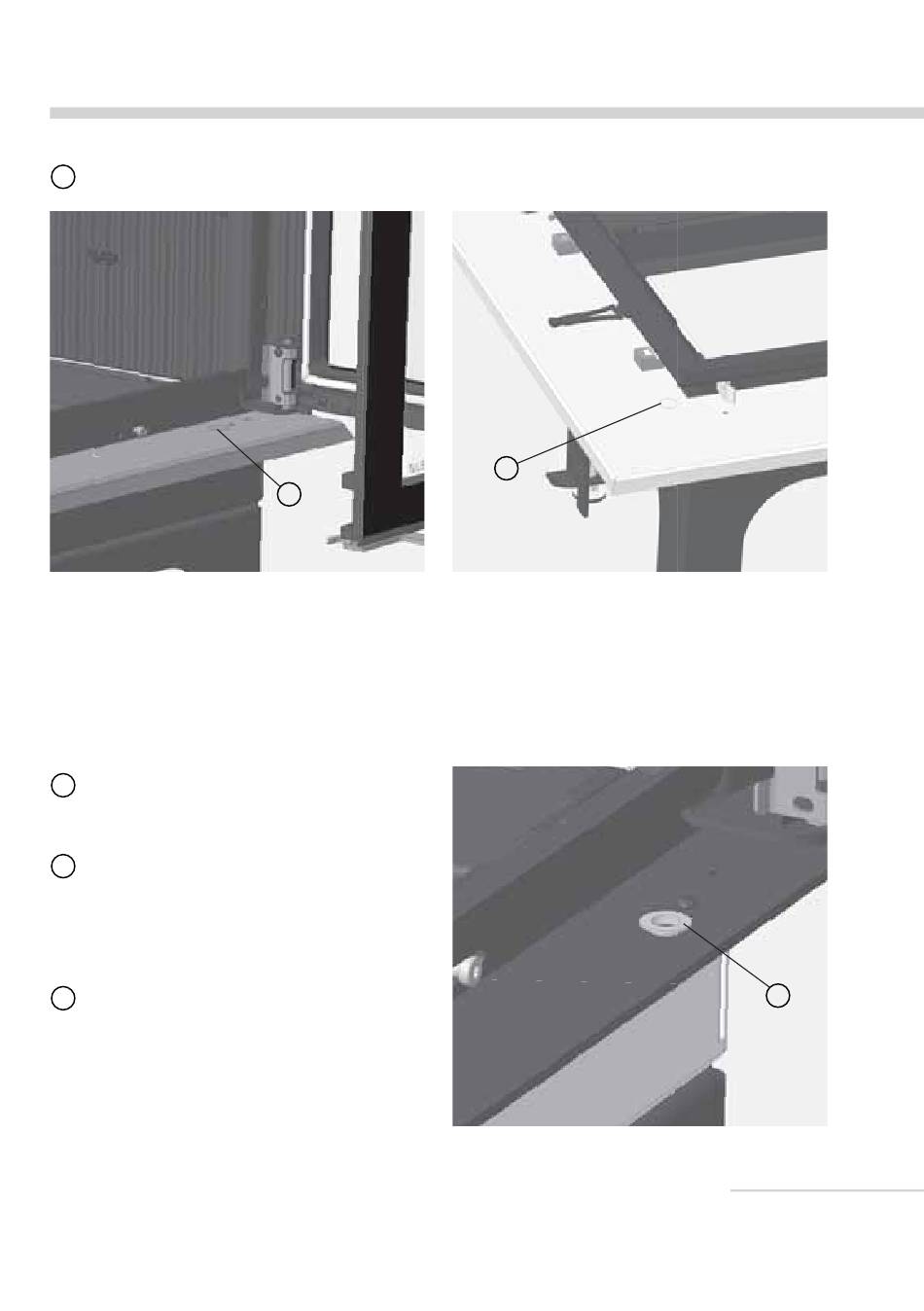

Abb. 3.19 vorgelaserte Bohrung für Türschalter in unterer Blende
ausbrechen bei KALA ES 45 oder KALA ES 55
4
Buchse für den Türschalter in den
Frontrahmen einsetzen,
5 bei 4-seitiger Frontblende: Buchse bei
montierter unterer Frontblende in die
Bohrung von Frontblende und Frontrahmen
einsetzen,
6 Anschlusskabel des Türschalters durch die
Öffnung führen und unter dem Gerät
entsprechend verlegen –
der erste Teil der Anschlussleitung muss
gerade nach unten geführt werden,
3
Abb. 3.20 vorgelaserte Bohrung für Türschalter in unterer Blende
Abb. 3.21 Buchse für den Türschalter einsetzen
Installation der LEDATRONIC
3
ausbrechen bei KALA QS, KALA PS oder KALA US
4
