7 Zeiger der Einstellscheibe auf den entspre-
chenden Wert der Skala einstellen –
Einstellbereich
Druck-Überschuss 0 und 18 Pa –
bzw. Einstellwerte 0 bis 10
Einstellung anhand folgender Tabelle:
nach DIN EN 13384 errechneter
Druck-Überschuss (PZ - PZe) in Pa
0 bis 1,6
1,7 bis 3,2
3,3 bis 4,9
5,0 bis 6,5
6,6 bis 8,2
8,3 bis 9,8
9,9 bis 11,5
11,6 bis 13,1
13,2 bis 14,7
14,8 bis 16,4
16,5 bis 18,0
für das Beispiel: bei einem PZ -PZe von 5,43 Pa – Einstellwert des VSR: 3
8 3 Feststellschrauben
Einstellung des VSR
6 der oberen Einstellscheibe des VSR wieder festschrauben.
Einbau und Anschluss

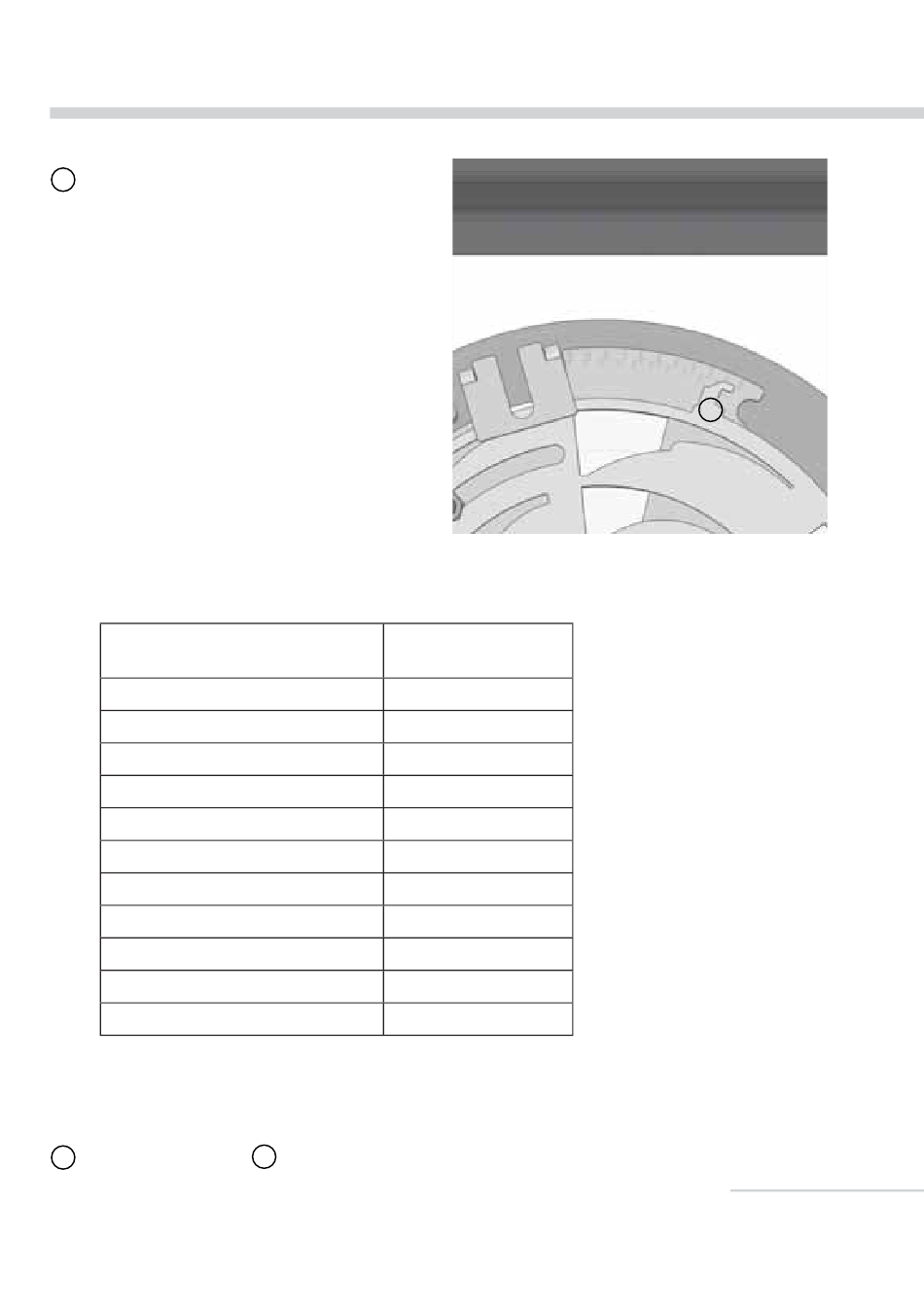

Abb. 4.16 Einstellskala des Volumenstromreglers
0
1
2
3
4
5
6
7
8
9
10
7
