Leda KALA Aufstellanleitung Seite 30

Montage des KALA
Anschließend stecken Sie den mitgelieferten separaten Bediengriff („kalte Hand") auf der rechten Türseite,
ungefähr mittig in die entsprechende Griffl asche.

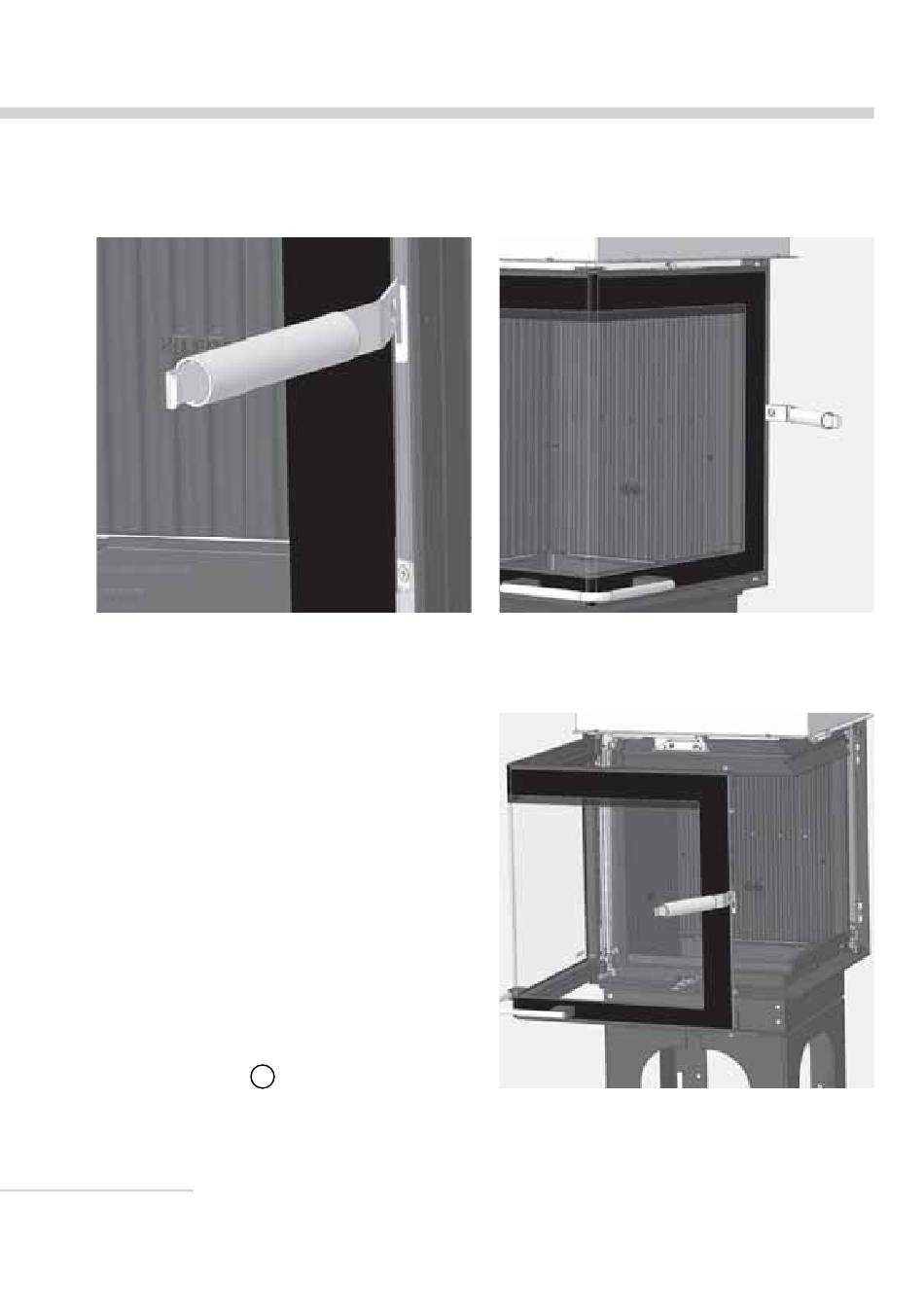

Abb. 2.6 separater Bediengriff seitlich eingesteckt
Am Bediengriff ziehen Sie nach links und lösen so die
Tür aus ihren seitlichen Schnappverschlüssen.
Zum Schließen drücken Sie die Feuertür behutsam
wieder in die beiden Schnappverschlüsse.
Entriegeln Sie am Ende der Wartungs- oder
Reinigungsarbeiten nach dem Schließen der
Feuertür die Schiebemechanik wieder, in dem Sie
1
den Sicherungshebel
26
ganz nach rechts drücken.
Abb. 2.7 separater Bediengriff seitlich eingesteckt
Abb. 2.8 Tür für die Reinigung ausgeschwenkt bei KALA H ES 45
